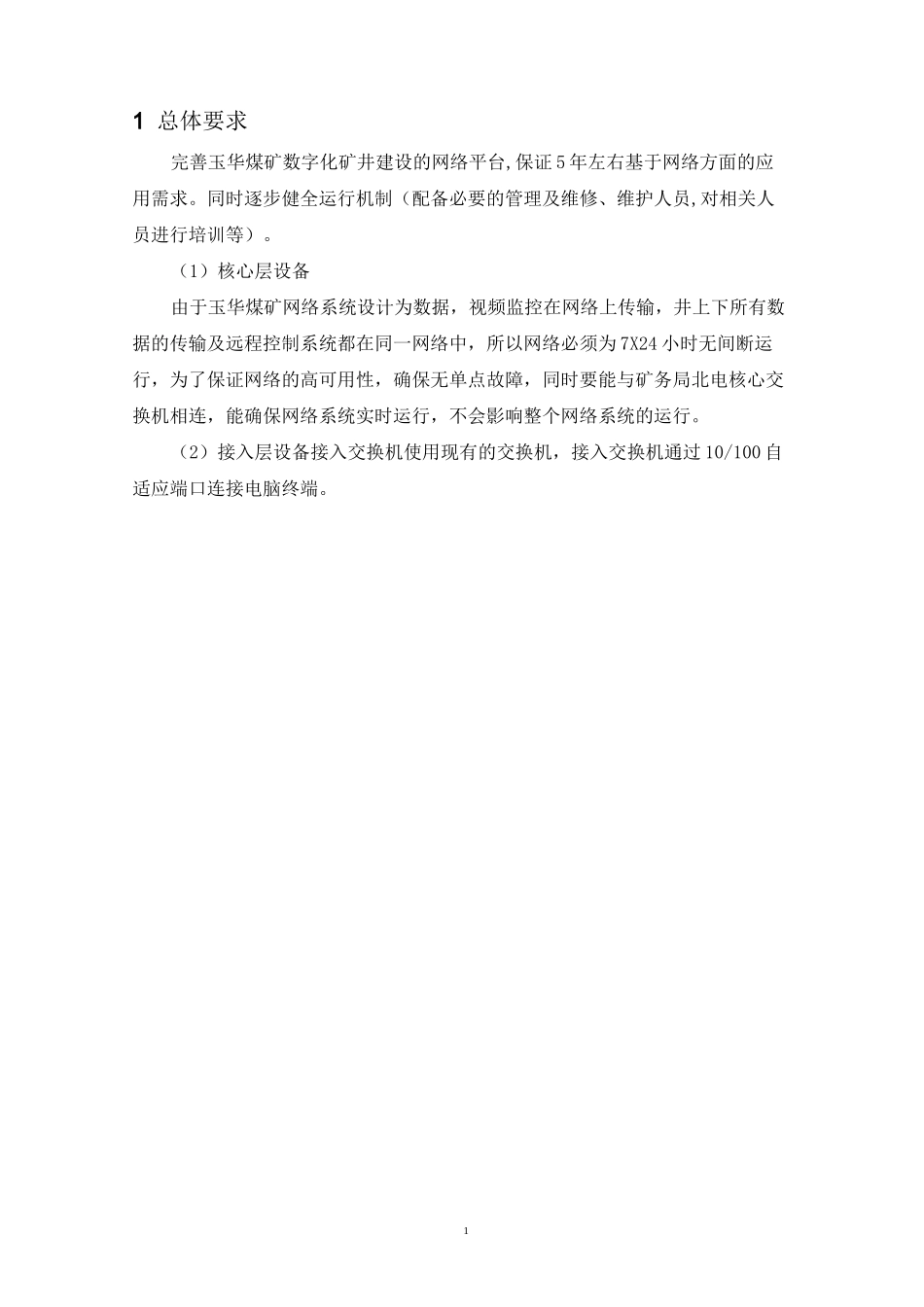

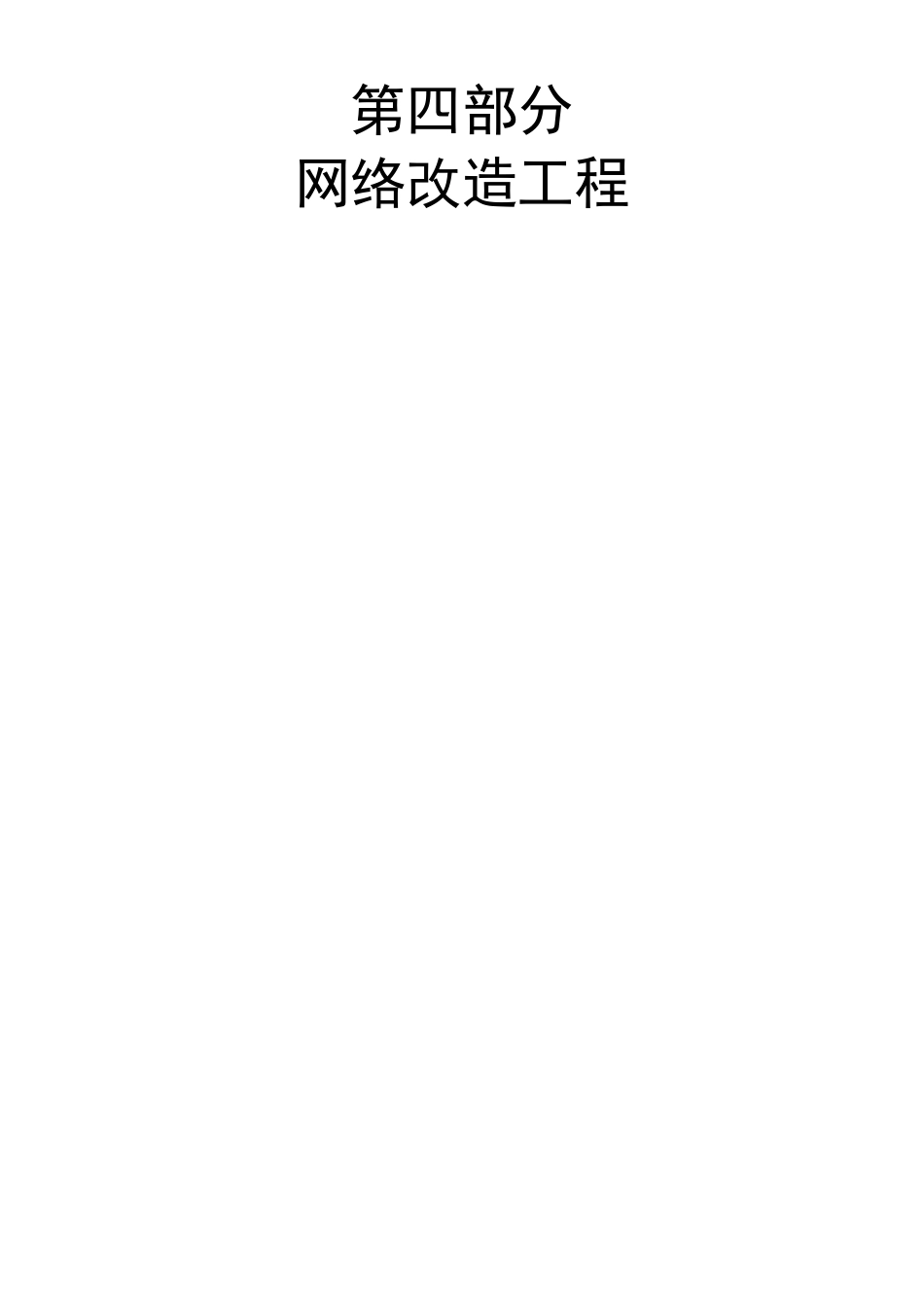

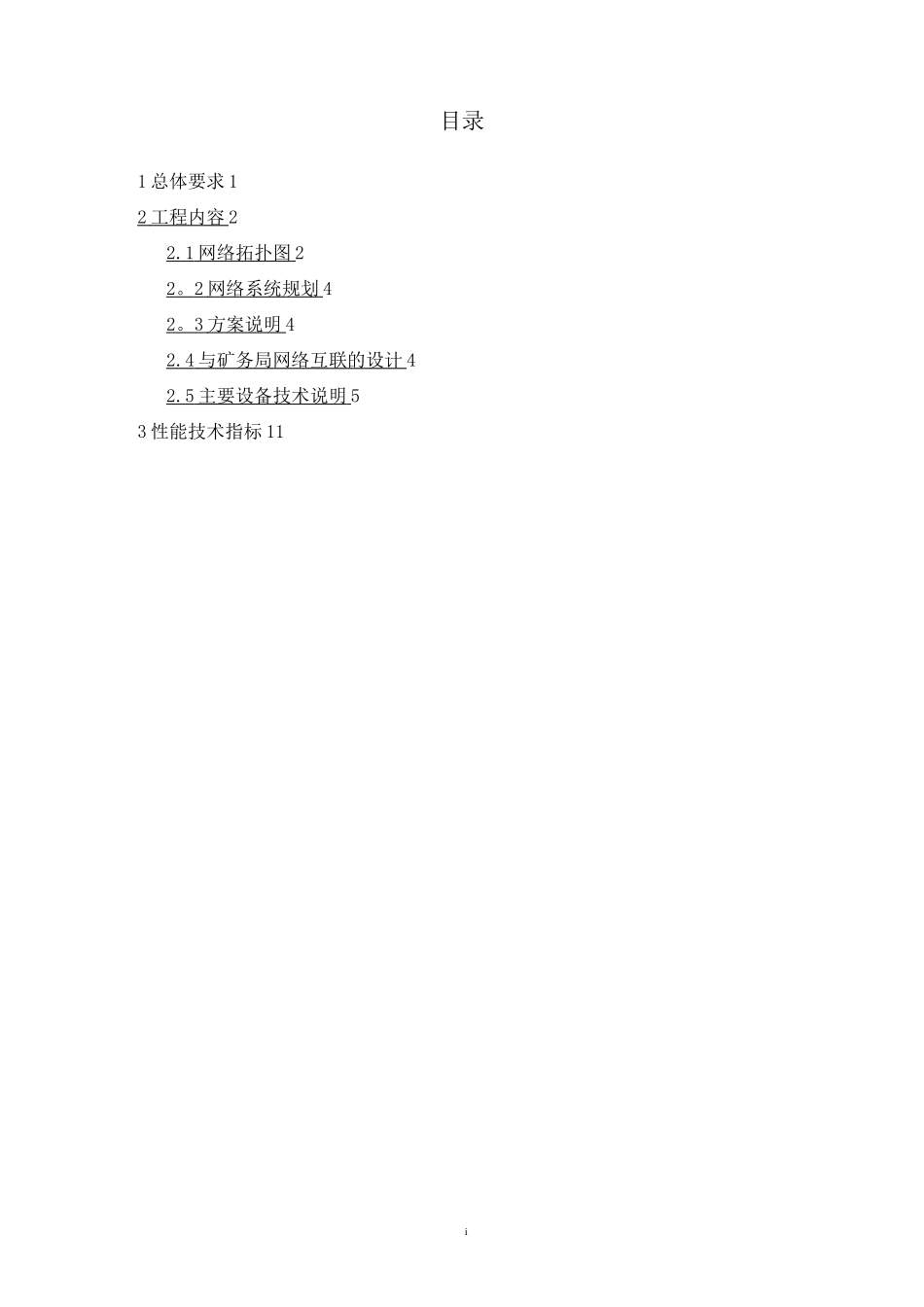

第四部分网络改造工程i目录1 总体要求 12 工程内容 22.1 网络拓扑图 22 。 2 网络系统规划 42 。 3 方案说明 42.4 与矿务局网络互联的设计 42.5 主要设备技术说明 53 性能技术指标 1111 总体要求完善玉华煤矿数字化矿井建设的网络平台,保证 5 年左右基于网络方面的应用需求。同时逐步健全运行机制（配备必要的管理及维修、维护人员,对相关人员进行培训等）。（1）核心层设备由于玉华煤矿网络系统设计为数据，视频监控在网络上传输，井上下所有数据的传输及远程控制系统都在同一网络中，所以网络必须为 7X24 小时无间断运行，为了保证网络的高可用性，确保无单点故障，同时要能与矿务局北电核心交换机相连，能确保网络系统实时运行，不会影响整个网络系统的运行。（2）接入层设备接入交换机使用现有的交换机，接入交换机通过 10/100 自适应端口连接电脑终端。22 工程内容2.1 网络拓扑图网络拓扑图如下42。2 网络系统规划网络整体采用两层设计，分为核心层和接入层，不同的层次可以归入不同的功能而采用预先设计好的功能模块，不同层次可能需要采用不同的功能模块，或者某一个层次嵌入多种功能模块。整体网络采用交换方式,整个网络的使用效率和传输速度得到大大提高，降低了网络拥塞的发生概率。核心交换机的主要功能如下:＞数据的处理和转发中心＞连接所有汇聚交换机＞提供负载平衡、带宽管理＞数据链路失效后快速收敛和扩展性＞流量进入网络核心层时的安全检查＞完成路由选择＞Q°S 实施接入交换机的主要功能如下：＞连接桌面 PC＞终端设备接入的许可控制＞终端设备接入的带宽管理和数据链路失效后快速的网络收敛＞终端设备接入的安全控制和 QOS 策略实现的边缘点＞可以实现接入用户的 802。lx 认证2.3 方案说明•配置 2 台核心交换机 Cisco4507R—E 实现双机热备•使用现有的交换机不做变更•2 台核心交换机配置链路聚合•Cisco4507R-E 分别通过 1 个 1000Base-SX 端口连接接入交换机•Cisco4507R-E 通过 1000Base—T 端口连接服务器、网管设备等•通过网管软件实现所有网络设备的统一管理2.4 与矿务局网络互联的设计•矿务局通过动态路由协议与玉华煤矿实现网络互通5•矿务局通过 SNMP 实现玉华煤矿网络状况的监控•矿务局通过具有管理权限的用户名和密码实现对玉华煤矿网络的远程监控和管理2.5 主要设备技术说明1）核心交换机 Cisco4507RCisco®Catalyst®4500 系列可以提供无阻塞的第...
