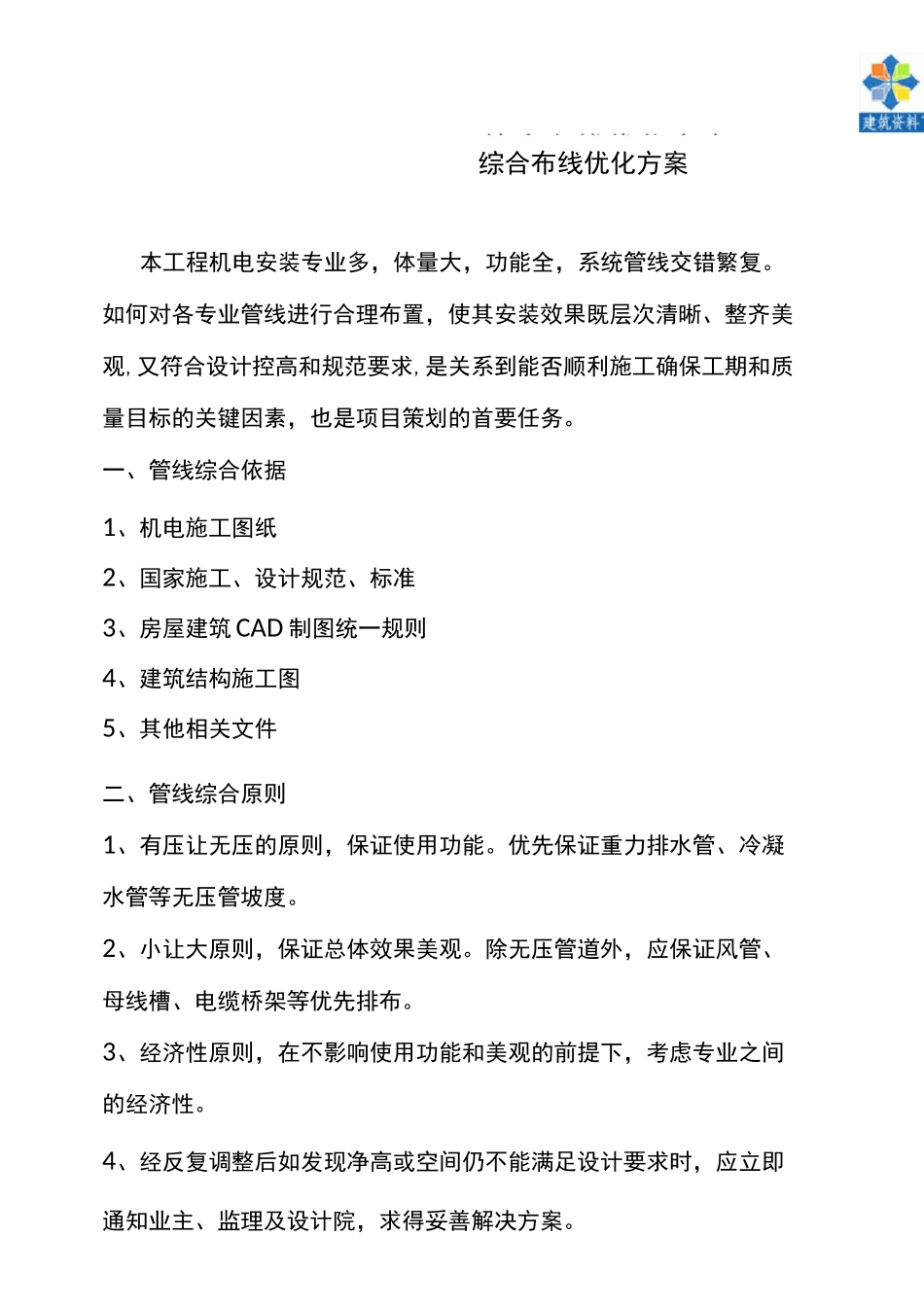

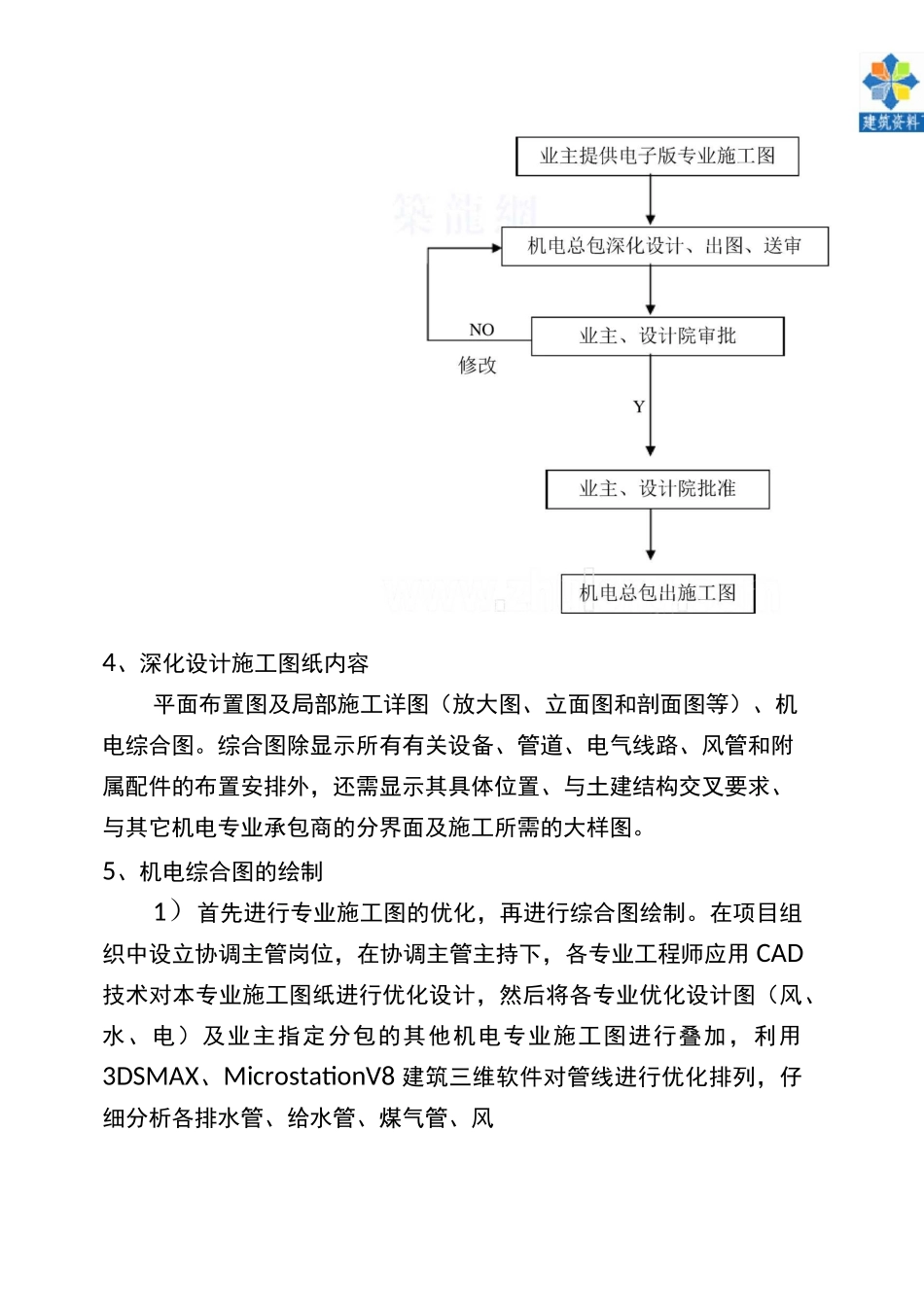

综合布线优化方案本工程机电安装专业多,体量大,功能全,系统管线交错繁复。如何对各专业管线进行合理布置,使其安装效果既层次清晰、整齐美观,又符合设计控高和规范要求,是关系到能否顺利施工确保工期和质量目标的关键因素,也是项目策划的首要任务。一、管线综合依据1、机电施工图纸2、国家施工、设计规范、标准3、房屋建筑 CAD 制图统一规则4、建筑结构施工图5、其他相关文件二、管线综合原则1、有压让无压的原则,保证使用功能。优先保证重力排水管、冷凝水管等无压管坡度。2、小让大原则,保证总体效果美观。除无压管道外,应保证风管、母线槽、电缆桥架等优先排布。3、经济性原则,在不影响使用功能和美观的前提下,考虑专业之间的经济性。4、经反复调整后如发现净高或空间仍不能满足设计要求时,应立即通知业主、监理及设计院,求得妥善解决方案。築龍網三、管线综合目的4、深化设计施工图纸内容平面布置图及局部施工详图(放大图、立面图和剖面图等)、机电综合图。综合图除显示所有有关设备、管道、电气线路、风管和附属配件的布置安排外,还需显示其具体位置、与土建结构交叉要求、与其它机电专业承包商的分界面及施工所需的大样图。5、机电综合图的绘制1)首先进行专业施工图的优化,再进行综合图绘制。在项目组织中设立协调主管岗位,在协调主管主持下,各专业工程师应用 CAD技术对本专业施工图纸进行优化设计,然后将各专业优化设计图(风、水、电)及业主指定分包的其他机电专业施工图进行叠加,利用3DSMAX、MicrostationV8 建筑三维软件对管线进行优化排列,仔细分析各排水管、给水管、煤气管、风築龍網管、空调水管、电气母线槽、电线桥架、电线管等管线及设备的交叉情况,综合策划各专业管道、线路的位置、走向、交叉点、支吊架(位置、形式)、管道敷设方式,按管线综合原则合理布置,以确保功能要求及建筑标高要求,从而绘制出机电管线综合图。对于复杂的部位另需绘制详图及剖面图,详细标注各专业的管线的位置及标高。2)机电管线分布一般讲自上而下应为电、风、水,考虑到本工程地下室管线非常复杂,为了充分利用有限空间,以便尽量满足设计控高要求,综合时自上而下按电、水、风进行布置。3)由于风管的截面最大,所以一般在综合布置管道时应首先考虑风管的标高和走向,但同时要考虑较大管径水管的布置,尽量避免大口径水管和风管在同一房间内多次交叉,尽量减少水、风管道转弯的次数,避免无谓地增加水、风的流动阻力,...
