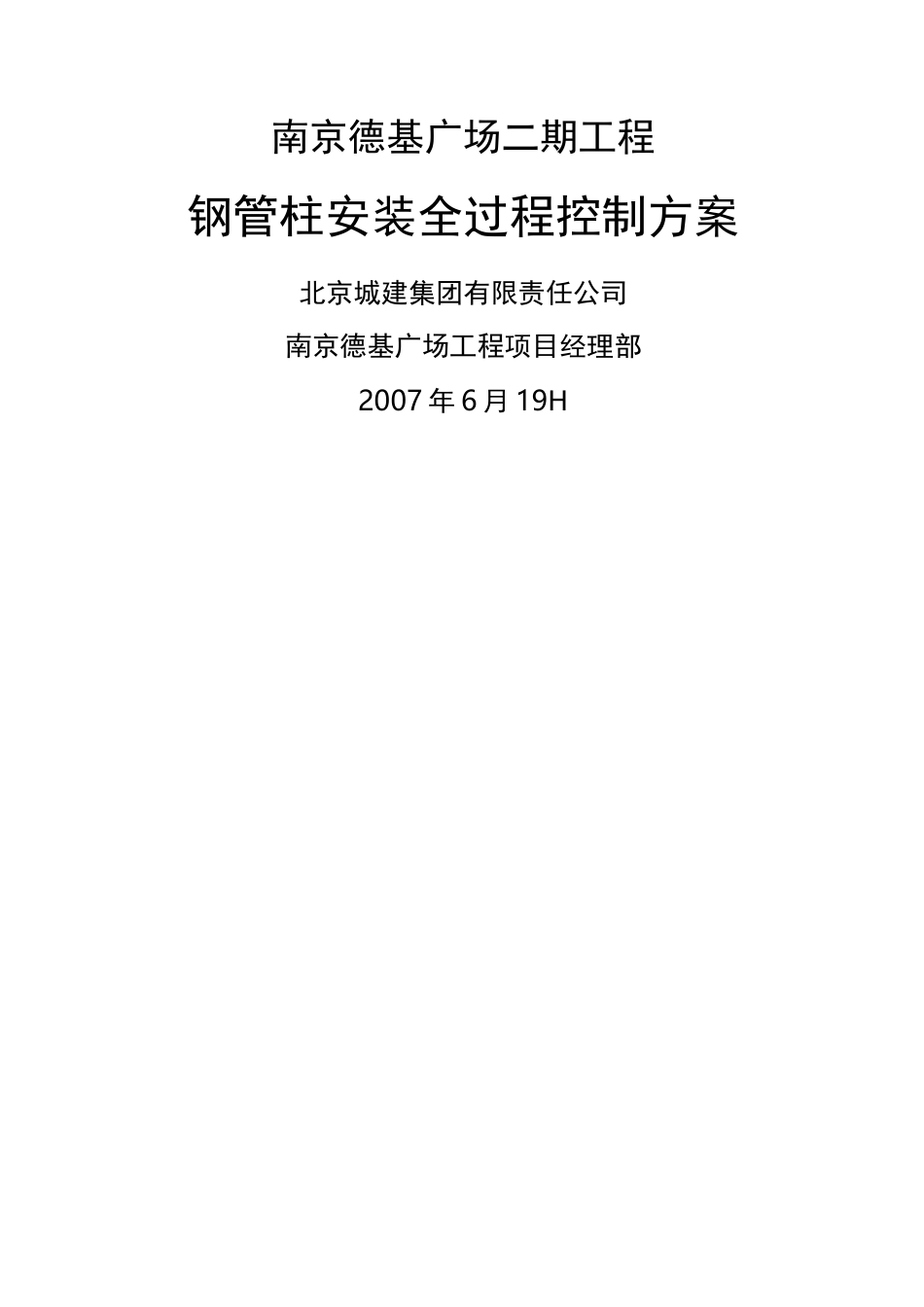

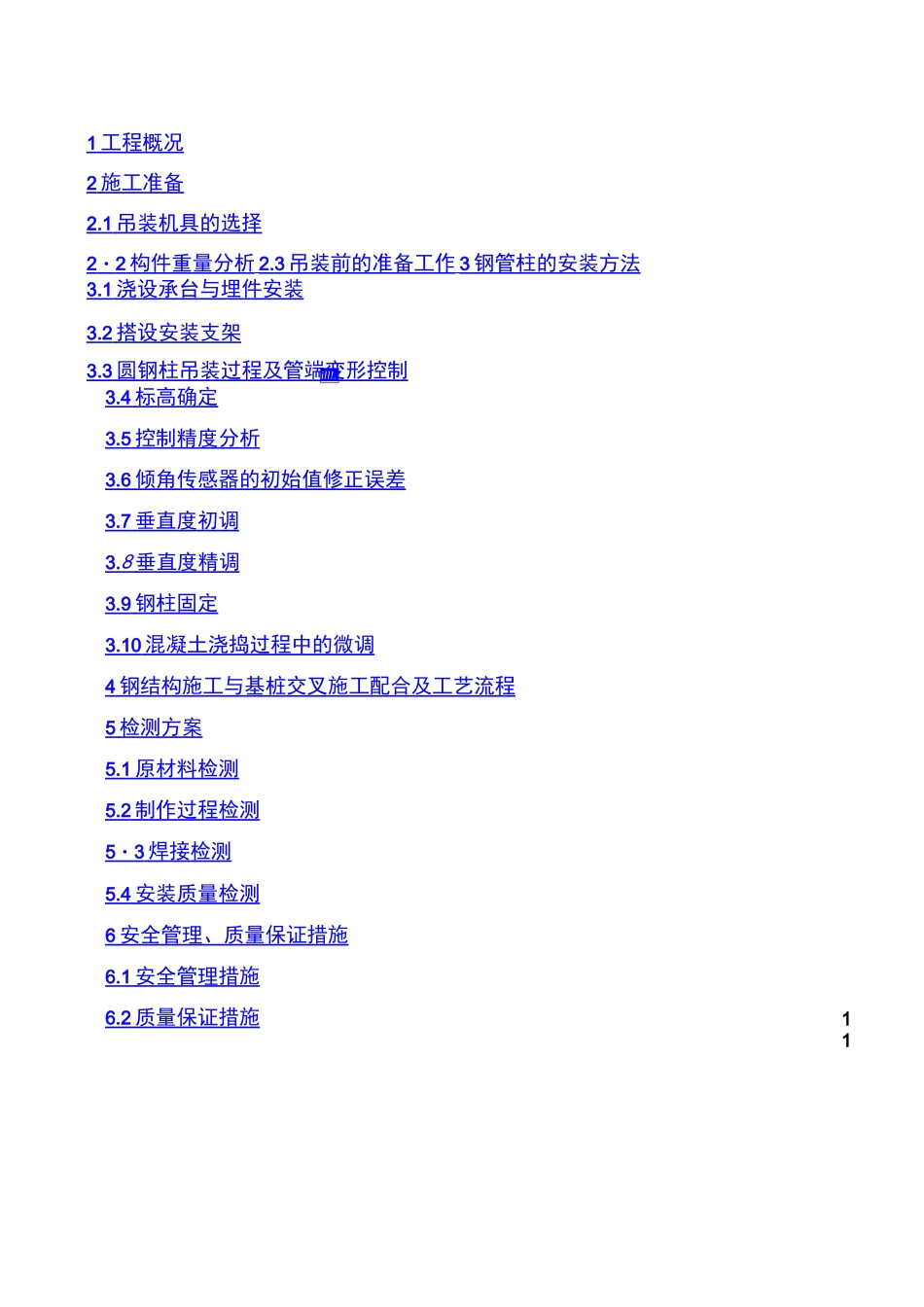

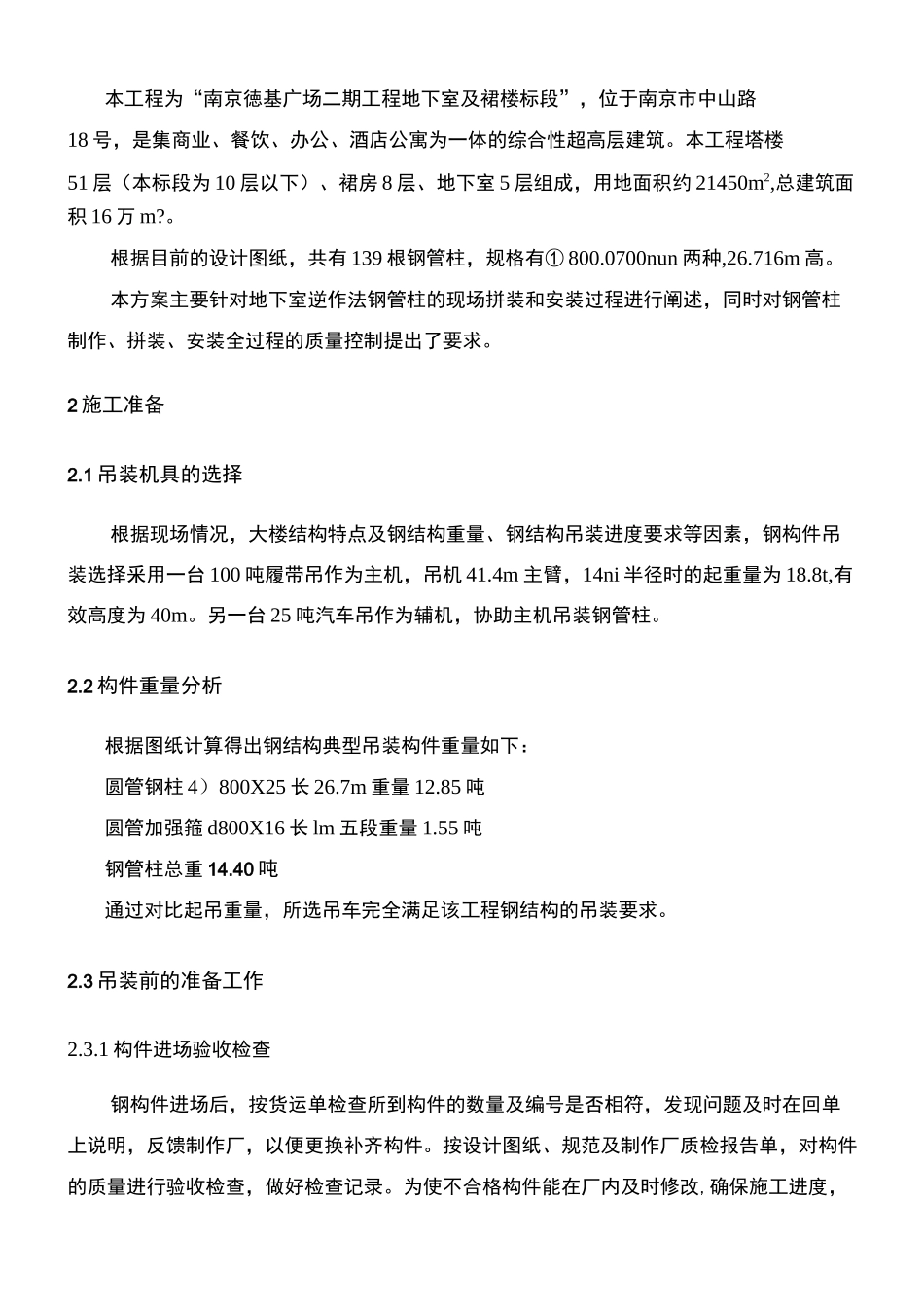

南京德基广场二期工程钢管柱安装全过程控制方案北京城建集团有限责任公司南京德基广场工程项目经理部2007 年 6 月 19H111 工程概况 2 施工准备 2. 1 吊装机具的选择 2 ・ 2 构件重量分析 2. 3 吊装前的准备工作 3 钢管柱的安装方法 3. 1 浇设承台与埋件安装 3. 2 搭设安装支架 3. 4 标高确定 3. 5 控制精度分析 3. 6 倾角传感器的初始值修正误差 3. 7 垂直度初调 3. 8 垂直度精调 3. 9 钢柱固定 3. 10 混凝土浇捣过程中的微调 4 钢结构施工与基桩交叉施工配合及工艺流程 5 检测方案 5. 1 原材料检测 5. 2 制作过程检测 5 ・ 3 焊接检测 5. 4 安装质量检测 6 安全管理、质量保证措施 6. 1 安全管理措施 6. 2 质量保证措施 3. 3 圆钢柱吊装过程及管端变形控制 ill!.本工程为“南京徳基广场二期工程地下室及裙楼标段”，位于南京市中山路18 号，是集商业、餐饮、办公、酒店公寓为一体的综合性超高层建筑。本工程塔楼51 层（本标段为 10 层以下）、裙房 8 层、地下室 5 层组成，用地面积约 21450m2,总建筑面积 16 万 m?。根据目前的设计图纸，共有 139 根钢管柱，规格有① 800.0700nun 两种,26.716m 高。本方案主要针对地下室逆作法钢管柱的现场拼装和安装过程进行阐述，同时对钢管柱制作、拼装、安装全过程的质量控制提出了要求。2 施工准备2.1 吊装机具的选择根据现场情况，大楼结构特点及钢结构重量、钢结构吊装进度要求等因素，钢构件吊装选择釆用一台 100 吨履带吊作为主机，吊机 41.4m 主臂，14ni 半径时的起重量为 18.8t,有效高度为 40m。另一台 25 吨汽车吊作为辅机，协助主机吊装钢管柱。2.2 构件重量分析根据图纸计算得出钢结构典型吊装构件重量如下：圆管钢柱 4）800X25 长 26.7m 重量 12.85 吨圆管加强箍 d800X16 长 lm 五段重量 1.55 吨钢管柱总重 14.40 吨通过对比起吊重量，所选吊车完全满足该工程钢结构的吊装要求。2.3 吊装前的准备工作2.3.1 构件进场验收检查钢构件进场后，按货运单检查所到构件的数量及编号是否相符，发现问题及时在回单上说明，反馈制作厂，以便更换补齐构件。按设计图纸、规范及制作厂质检报告单，对构件的质量进行验收检查，做好检查记录。为使不合格构件能在厂内及时修改,确保施工进度，也可直接进厂检查。主要检查构件外形尺寸，螺孔大小和间距等。检查用计量器具和标准应提前统一...
