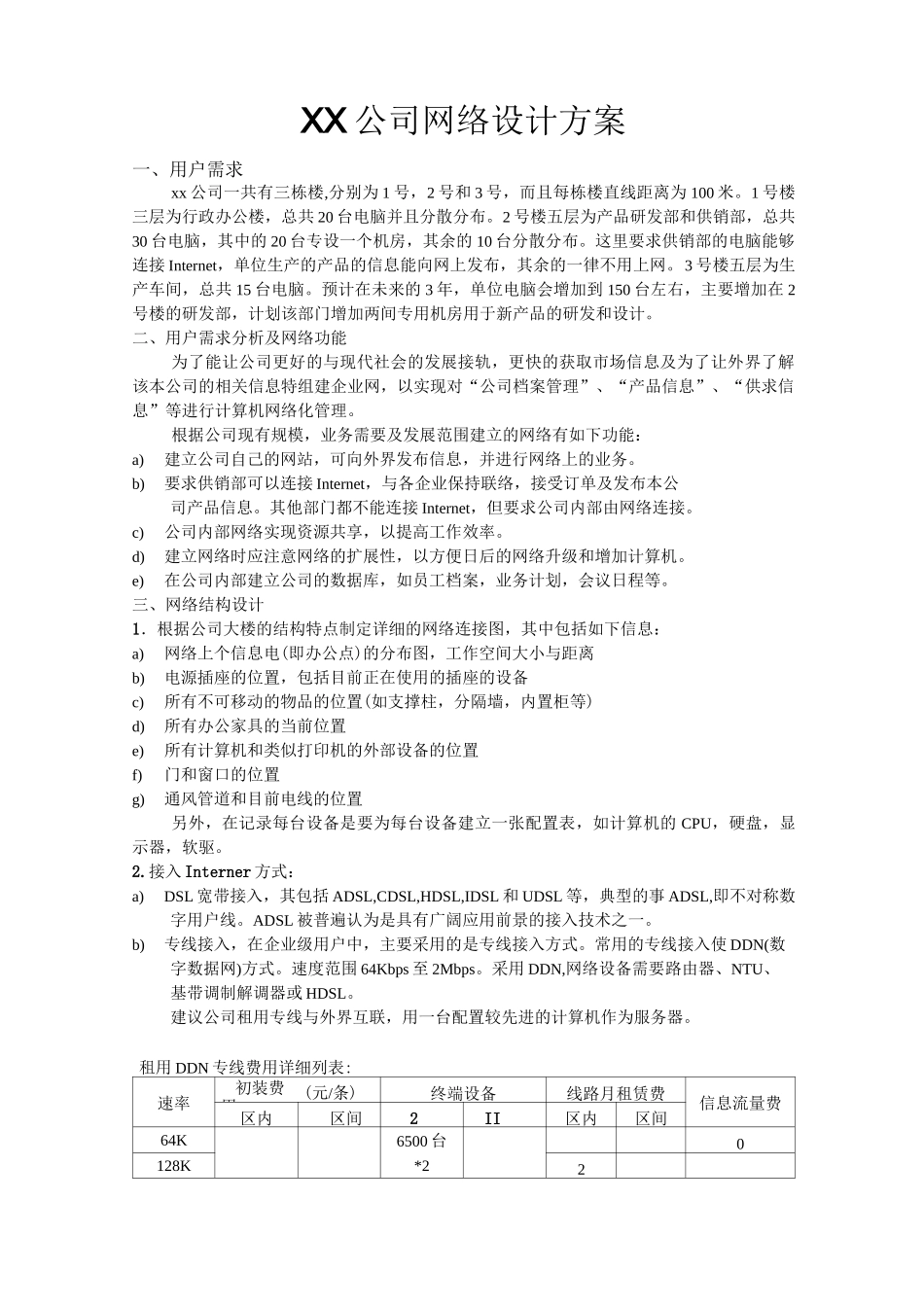

XX 公司网络设计方案一、用户需求xx 公司一共有三栋楼,分别为 1 号，2 号和 3 号，而且每栋楼直线距离为 100 米。1 号楼三层为行政办公楼，总共 20 台电脑并且分散分布。2 号楼五层为产品研发部和供销部，总共30 台电脑，其中的 20 台专设一个机房，其余的 10 台分散分布。这里要求供销部的电脑能够连接 Internet，单位生产的产品的信息能向网上发布，其余的一律不用上网。3 号楼五层为生产车间，总共 15 台电脑。预计在未来的 3 年，单位电脑会增加到 150 台左右，主要增加在 2号楼的研发部，计划该部门增加两间专用机房用于新产品的研发和设计。二、用户需求分析及网络功能为了能让公司更好的与现代社会的发展接轨，更快的获取市场信息及为了让外界了解该本公司的相关信息特组建企业网，以实现对“公司档案管理”、“产品信息”、“供求信息”等进行计算机网络化管理。根据公司现有规模，业务需要及发展范围建立的网络有如下功能：a)建立公司自己的网站，可向外界发布信息，并进行网络上的业务。b)要求供销部可以连接 Internet，与各企业保持联络，接受订单及发布本公司产品信息。其他部门都不能连接 Internet，但要求公司内部由网络连接。c)公司内部网络实现资源共享，以提高工作效率。d)建立网络时应注意网络的扩展性，以方便日后的网络升级和增加计算机。e)在公司内部建立公司的数据库，如员工档案，业务计划，会议日程等。三、网络结构设计1．根据公司大楼的结构特点制定详细的网络连接图，其中包括如下信息：a)网络上个信息电(即办公点)的分布图，工作空间大小与距离b)电源插座的位置，包括目前正在使用的插座的设备c)所有不可移动的物品的位置(如支撑柱，分隔墙，内置柜等)d)所有办公家具的当前位置e)所有计算机和类似打印机的外部设备的位置f)门和窗口的位置g)通风管道和目前电线的位置另外，在记录每台设备是要为每台设备建立一张配置表，如计算机的 CPU，硬盘，显示器，软驱。2.接入 Interner 方式：a)DSL 宽带接入，其包括 ADSL,CDSL,HDSL,IDSL 和 UDSL 等，典型的事 ADSL,即不对称数字用户线。ADSL 被普遍认为是具有广阔应用前景的接入技术之一。b)专线接入，在企业级用户中，主要采用的是专线接入方式。常用的专线接入使 DDN(数字数据网)方式。速度范围 64Kbps 至 2Mbps。采用 DDN,网络设备需要路由器、NTU、基带调制解调器或 HDSL。建议公司租用专线与外界互联，用一台配置较先进的计...
