基坑钢板桩支护方案

基坑钢板桩支护方案_第1页
1/17
基坑钢板桩支护方案_第2页
2/17
基坑钢板桩支护方案_第3页
3/17

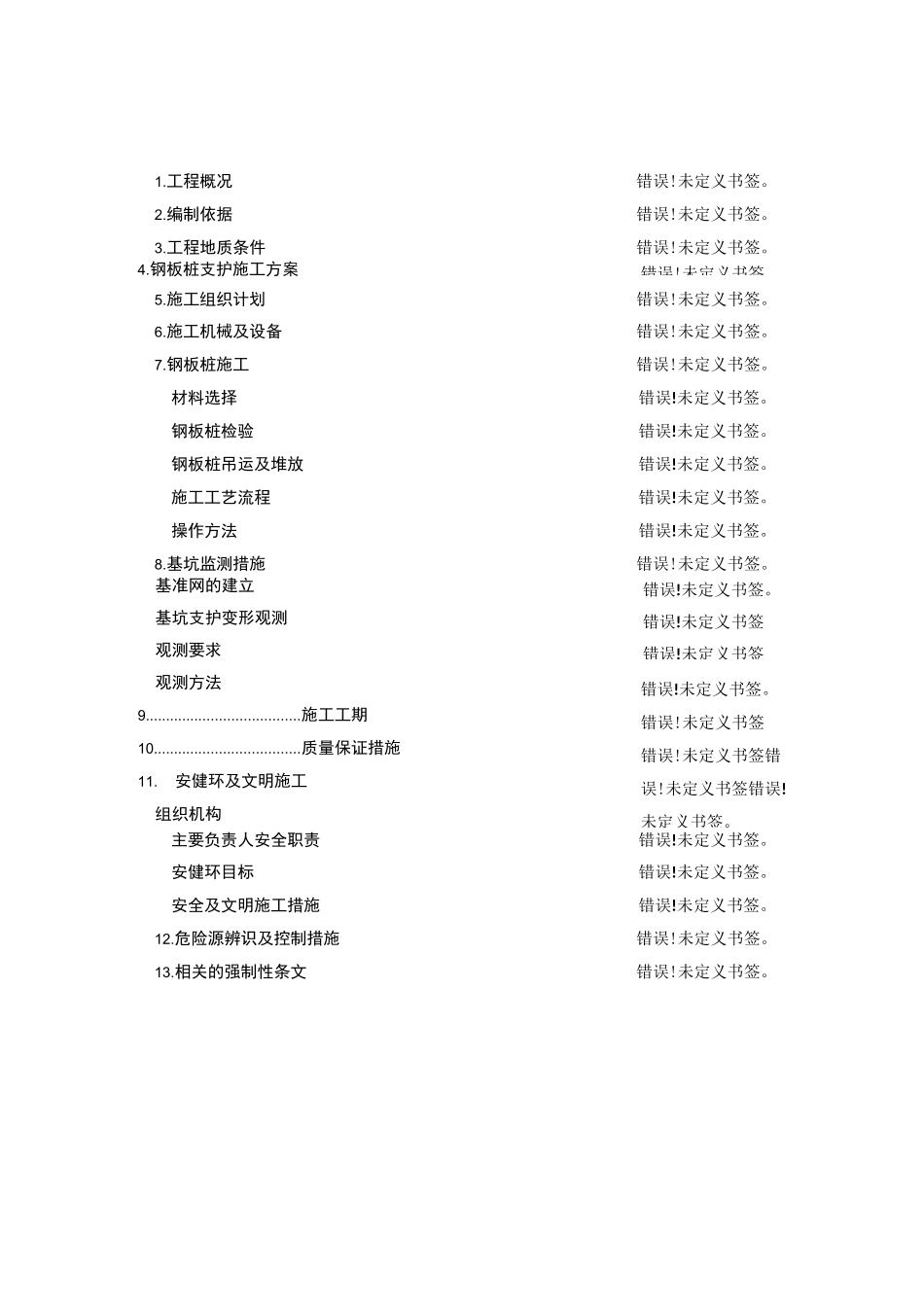

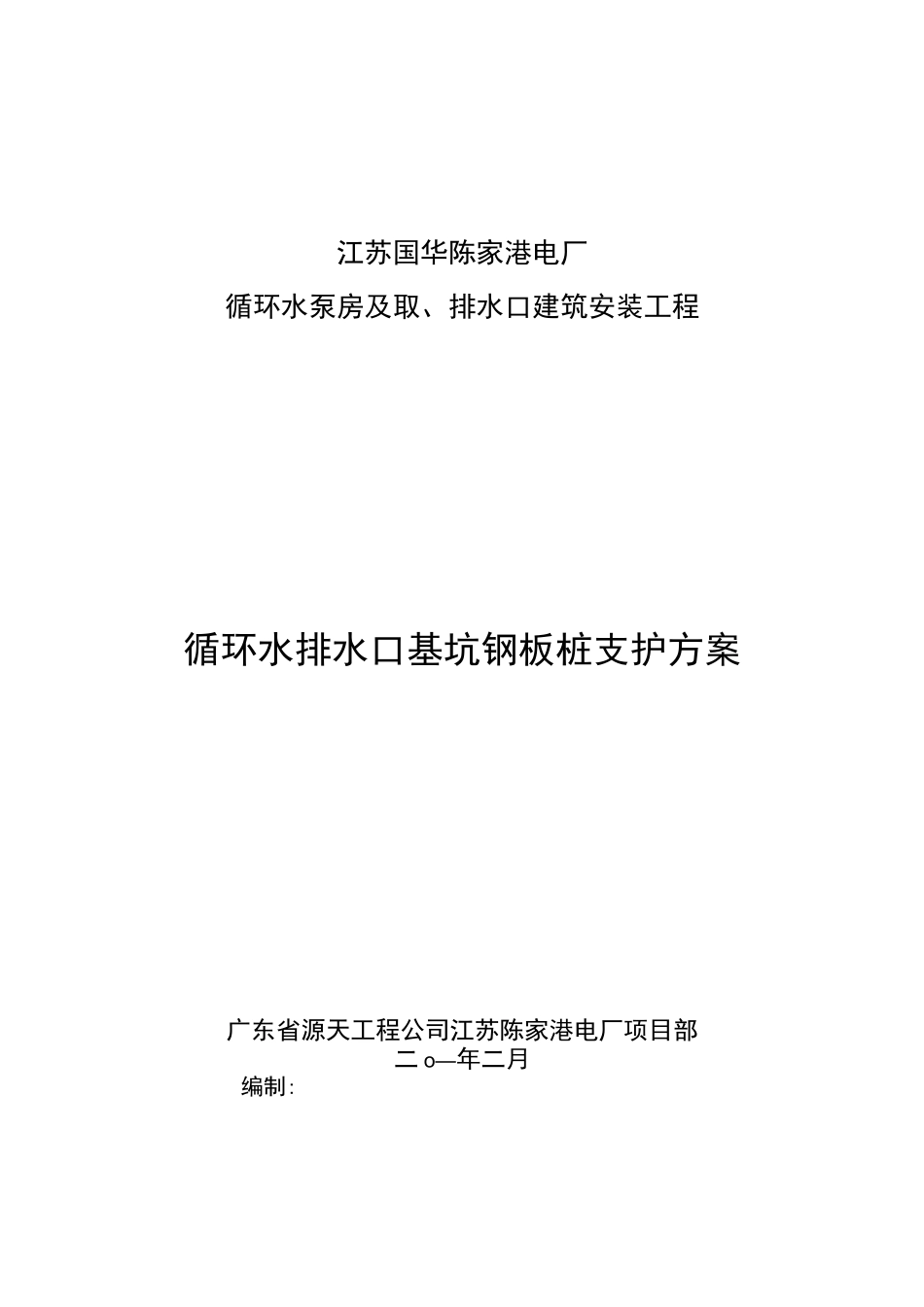

江苏国华陈家港电厂循环水泵房及取、排水口建筑安装工程循环水排水口基坑钢板桩支护方案广东省源天工程公司江苏陈家港电厂项目部二 o—年二月编制:审核:批准:错误!未定义书签。错误!未定义书签。错误!未定义书签错误!未定义书签错误!未定义书签。错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签。4.钢板桩支护施工方案基准网的建立基坑支护变形观测观测要求观测方法9......................................施工工期10....................................质量保证措施11.安健环及文明施工组织机构1.工程概况2.编制依据3.工程地质条件错误!未定义书签。错误!未定义书签。错误!未定义书签。5.施工组织计划错误!未定义书签。6.施工机械及设备错误!未定义书签。7.钢板桩施工错误!未定义书签。材料选择错误!未定义书签。钢板桩检验错误!未定义书签。钢板桩吊运及堆放错误!未定义书签。施工工艺流程错误!未定义书签。操作方法错误!未定义书签。8.基坑监测措施错误!未定义书签。主要负责人安全职责错误!未定义书签。安健环目标错误!未定义书签。安全及文明施工措施错误!未定义书签。12.危险源辨识及控制措施错误!未定义书签。13.相关的强制性条文错误!未定义书签。附表:钢板桩支护主要材料表附图:钢板桩平面布置图1. 工程概况陈家港电厂循环水排水口项目由于设计变更及征地等原因,位置发生了很大改变,河床地形相应也发生了较大变化,向上游移动了近百米,工程地质条件以淤泥质粘土为主,并且河岸线延长了,原先抛石填土围堰施工方案无法实施,再加上工期的要求必须在 2011 年 3 月 20 日前完工,具备排水条件。经与业主及监理协商,并经 2011 年 1 月 27 日的协调会同意,决定取消施工围堰,南北两侧的扶壁式挡墙基坑开挖改为钢板桩支护,以达到挡土止水的目的;而箱涵部位采取放坡开挖;箱涵以下排水喇叭口段(两侧扶壁式挡墙之间部分)改为水下开挖和水下混凝土浇筑方案;排水明渠段施工方案不变。从而确保施工安全并达到加快排水口工程进度的目的。扶壁式挡墙基坑钢板桩支护布置见附图,基坑钢板桩采用鞍 W 型拉森式(U 型)钢板桩,实行四面围护,钢板桩内侧为型钢围檩,围檩间设钢管支撑。扶壁式挡墙和箱涵基坑开挖、混凝土浇筑和土方回填等按原报方案施工。箱涵以下排水口段(两侧扶壁式挡墙之间部分)水下开挖深度比原设计加大 50cm,水下混凝土仍然浇筑至原设计高程(混凝土相应加厚 50cm),水下开挖和...
