围堰施工方案

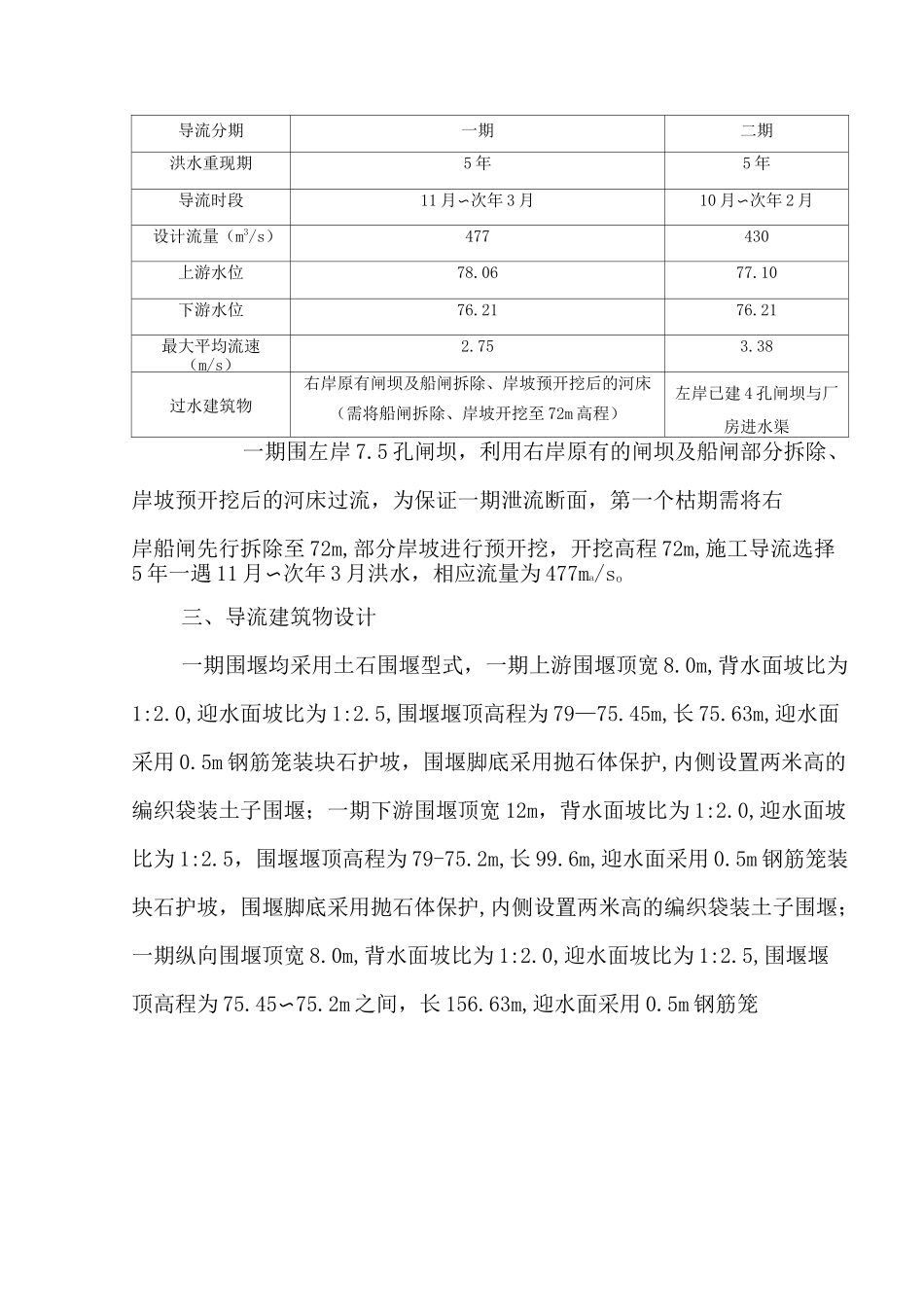

安仁县渡口水闸除险加固工程左岸一期围堰施工方案一、工程概况本工程规模为大（2）型，工程等别为 II 等，永久性主要建筑物级别为 2 级，次要建筑物为 3 级。根据 SL303-2004《水利水电工程施工组织设计规范》规定，相应导流建筑物级别为 4 级，其土石类围堰设计洪水标准为 20~10 年一遇设计洪水标准。因本工程为除险加固工程，工程规模较小，且本工程为低堰闸坝，施工期上、下游水位雍高平均在 1.4m 左右，遇超标洪水或围堰失事，对下游无大的影响,工程期围堰挡水时间短，挡水高度低，为减小导流工程规模，降低导流工程投资，设计洪水标准可以适当降低，本阶段导流标准选择 5 年一遇洪水重现期。根据本工程坝址处河段地形特点，宜采用分期导流方式。根据水文资料分析，枯水期从每年 9 月份开始，4 月进入汛期，枯期时段比较了 11 月~次年 2 月、10 月~次年 2 月和 10 月~次年 3 月三个时段，其中 11 月~次年 2 月的导流流量虽然较小，但该时段施工工期较紧，而 10 月~次年 3 月的洪水较大，导流工程量比较大，本项目开工较晚，因此本阶段闸坝一期导流标准选定 5 年一遇 11 月~次年 3 月洪水，相应流量为 477m3/s，围堰采取不过水型式。闸坝二期采用 5 年一遇 10 月〜次年 2 月洪水，相应流量为 430m3/s。二、导流方案选定的导流程序如下施工导流水力特性表导流分期一期二期洪水重现期5 年5 年导流时段11 月〜次年 3 月10 月〜次年 2 月设计流量（m3/s）477430上游水位78.0677.10下游水位76.2176.21最大平均流速（m/s）2.753.38过水建筑物右岸原有闸坝及船闸拆除、岸坡预开挖后的河床（需将船闸拆除、岸坡开挖至 72m 高程）左岸已建 4 孔闸坝与厂房进水渠一期围左岸 7.5 孔闸坝，利用右岸原有的闸坝及船闸部分拆除、岸坡预开挖后的河床过流，为保证一期泄流断面，第一个枯期需将右岸船闸先行拆除至 72m,部分岸坡进行预开挖，开挖高程 72m,施工导流选择5 年一遇 11 月〜次年 3 月洪水，相应流量为 477ma/so三、导流建筑物设计一期围堰均采用土石围堰型式，一期上游围堰顶宽 8.0m,背水面坡比为1:2.0,迎水面坡比为 1:2.5,围堰堰顶高程为 79—75.45m,长 75.63m,迎水面采用 0.5m 钢筋笼装块石护坡，围堰脚底采用抛石体保护,内侧设置两米高的编织袋装土子围堰；一期下游围堰顶宽 12m，背水面坡比为 1:2.0,迎水面坡比为 1:2.5，围堰堰顶高程为 79-75.2m,长 99.6m,迎...
