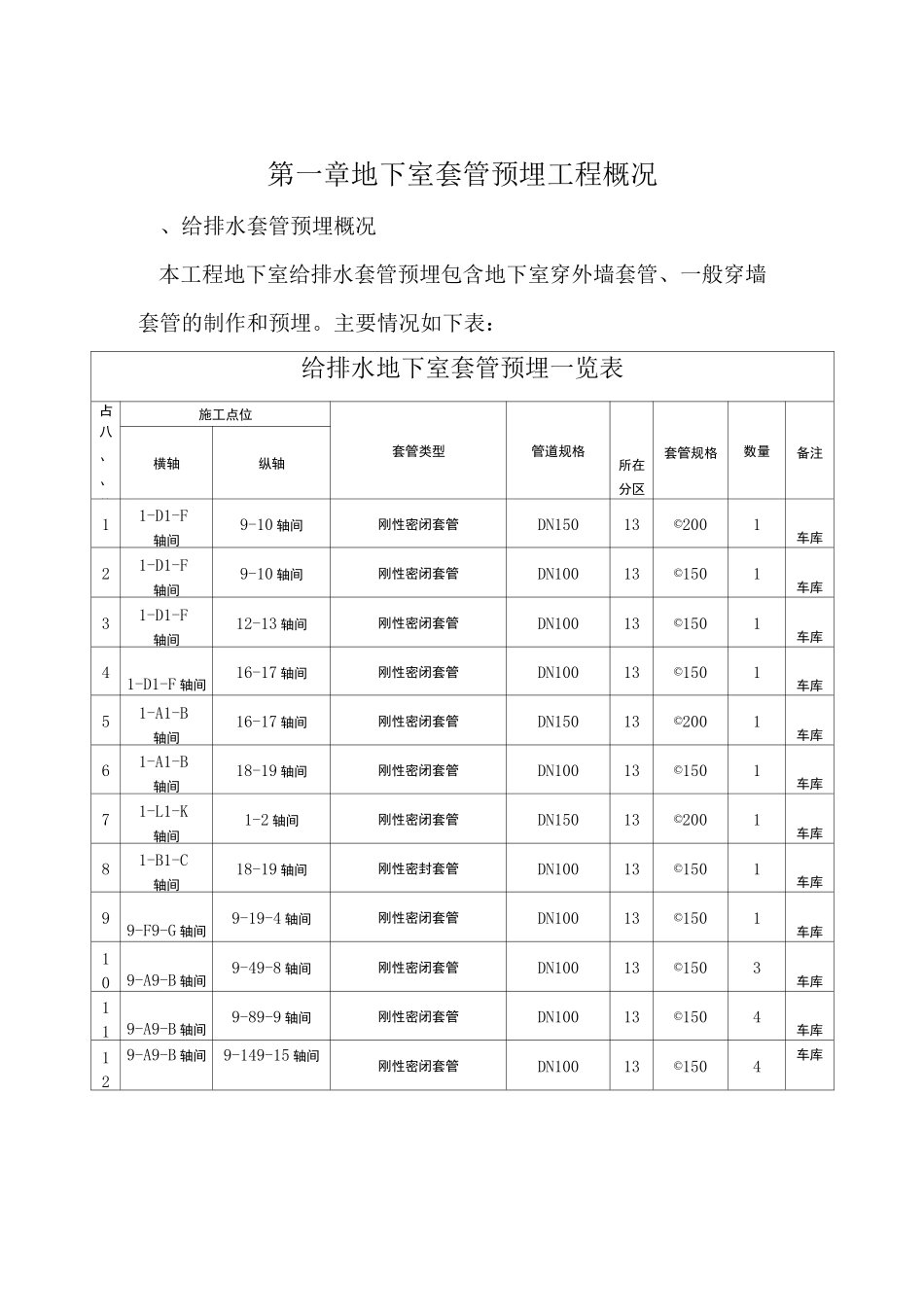

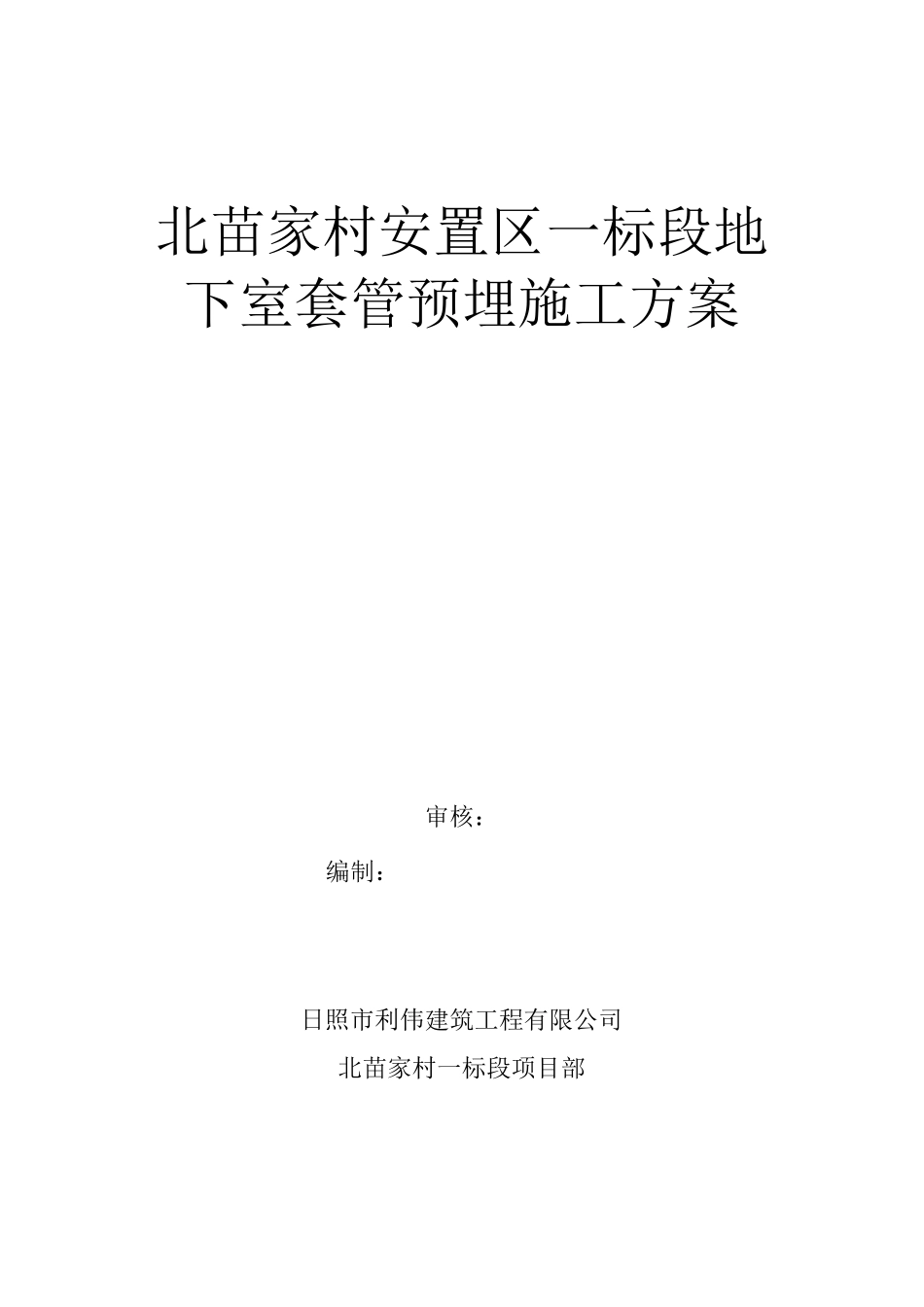

北苗家村安置区一标段地下室套管预埋施工方案审核：编制：日照市利伟建筑工程有限公司北苗家村一标段项目部目录第一章地下室套管预埋工程概况一、给排水套管预埋概况二、电气套管预埋概况三、暖通套管预埋概况第二章施工准备工作一、技术准备二、材料准备三、机械准备四、施工条件准备五、施工人员准备第三章施工流程及施工工艺一、施工流程图二、施工工艺控制要点第四章质量控制措施第五章安全控制措施第六章施工进度安排第一章地下室套管预埋工程概况、给排水套管预埋概况本工程地下室给排水套管预埋包含地下室穿外墙套管、一般穿墙套管的制作和预埋。主要情况如下表：给排水地下室套管预埋一览表占八、、位施工点位套管类型管道规格所在分区套管规格数量备注横轴纵轴11-D1-F轴间9-10 轴间刚性密闭套管DN15013©2001车库21-D1-F轴间9-10 轴间刚性密闭套管DN10013©1501车库31-D1-F轴间12-13 轴间刚性密闭套管DN10013©1501车库41-D1-F 轴间16-17 轴间刚性密闭套管DN10013©1501车库51-A1-B轴间16-17 轴间刚性密闭套管DN15013©2001车库61-A1-B轴间18-19 轴间刚性密闭套管DN10013©1501车库71-L1-K轴间1-2 轴间刚性密闭套管DN15013©2001车库81-B1-C轴间18-19 轴间刚性密封套管DN10013©1501车库99-F9-G 轴间9-19-4 轴间刚性密闭套管DN10013©1501车库109-A9-B 轴间9-49-8 轴间刚性密闭套管DN10013©1503车库119-A9-B 轴间9-89-9 轴间刚性密闭套管DN10013©1504车库129-A9-B 轴间9-149-15 轴间刚性密闭套管DN10013©1504车库二、电气套管预埋概况因配电室在车库内，电缆敷设采用桥架，无出地下室剪力墙套管。三、暖通套管预埋概况本工程采暖热媒来自小区一期地下换热站，二次采暖采用枝状式敷设，供暖套管穿越防火墙时，应埋设钢套管，并在穿墙处设固定支架，管道与套管之间采用耐火材料堵。供暖总立管，敷设与非供暖房间，地沟及管井内的管道均应保温，保温材料采用离心玻璃棉管壳，外设加筋吕箔保护层。第二章施工准备工作一、技术准备:责任工长按审定后的管道预留预埋设计图纸向预留预埋施工班组进行全面细致的技术交底。预留预埋施工班组在责任工长交底的基础上进一步熟悉施工图纸，熟悉所有的预留预埋套管的准确位置、规格，以便于准确无误的实施施工作业。二、材料准备：责任工长根据施工图纸提出材料预算计划，并上报分公司物资部，分公司物资部根据需要采购所需材料。三、机械准备:施工班组根据具体的施工工艺要求自行准...
