一级锥齿轮减速器

一级锥齿轮减速器_第1页
1/38
一级锥齿轮减速器_第2页
2/38
一级锥齿轮减速器_第3页
3/38

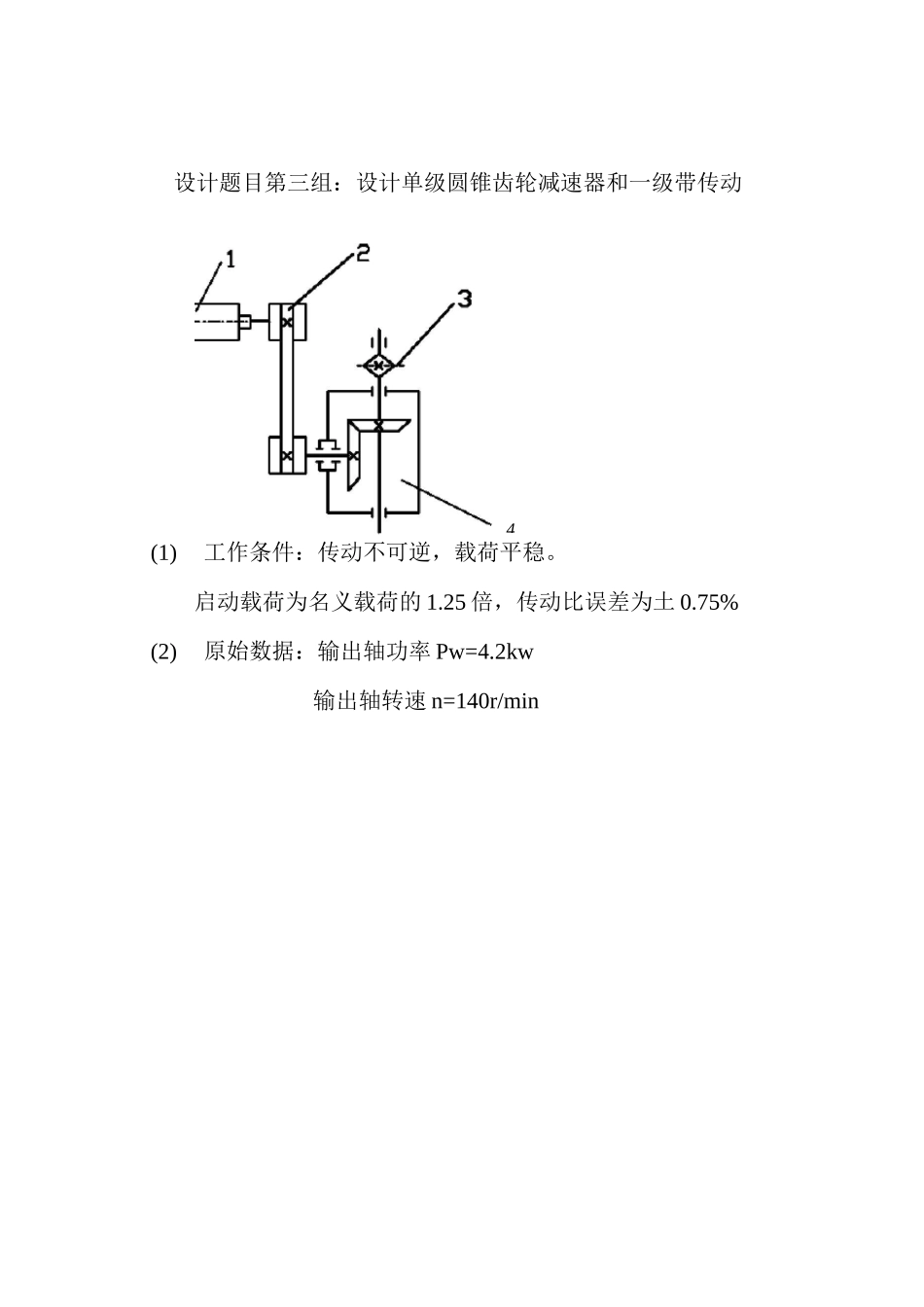

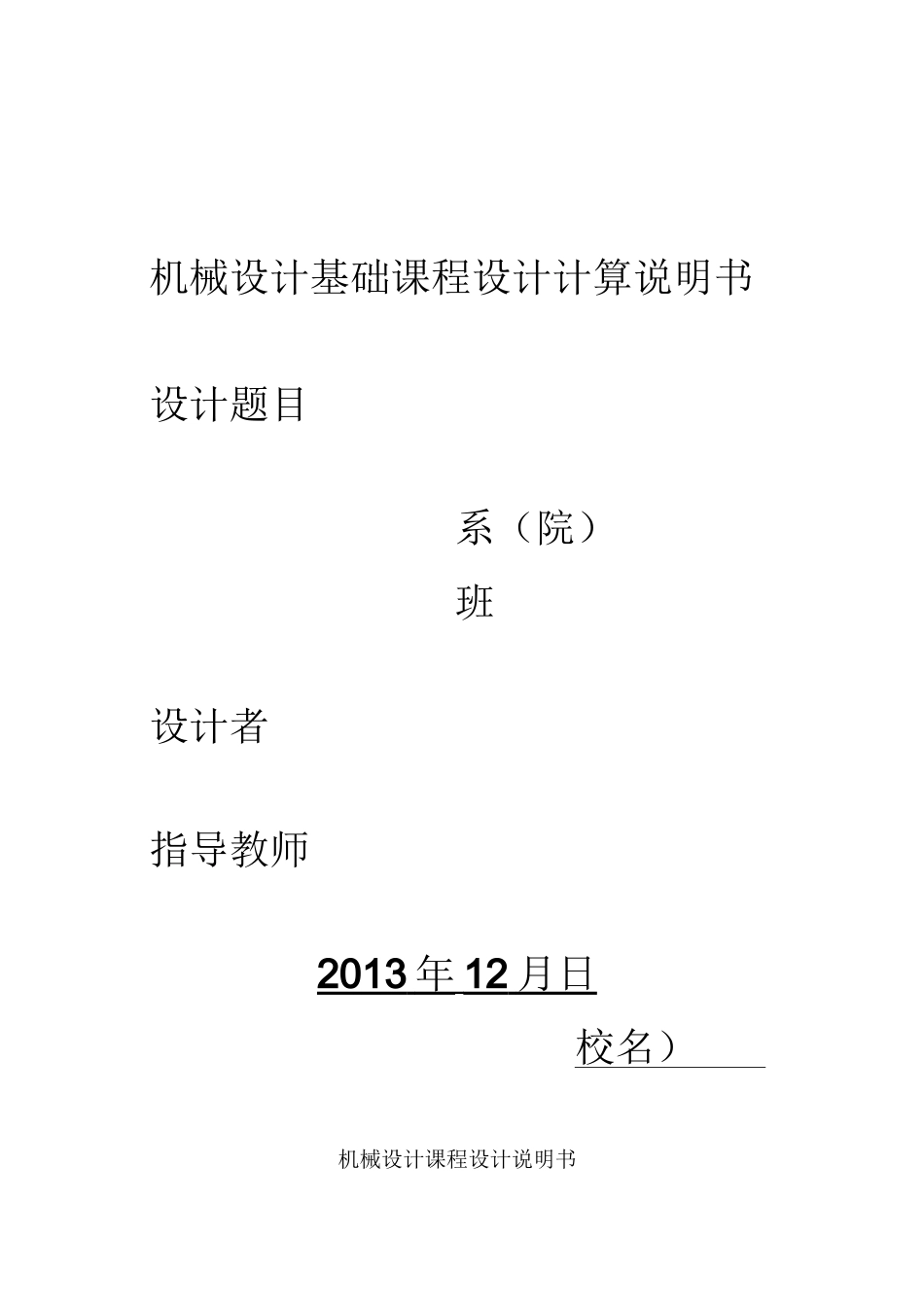

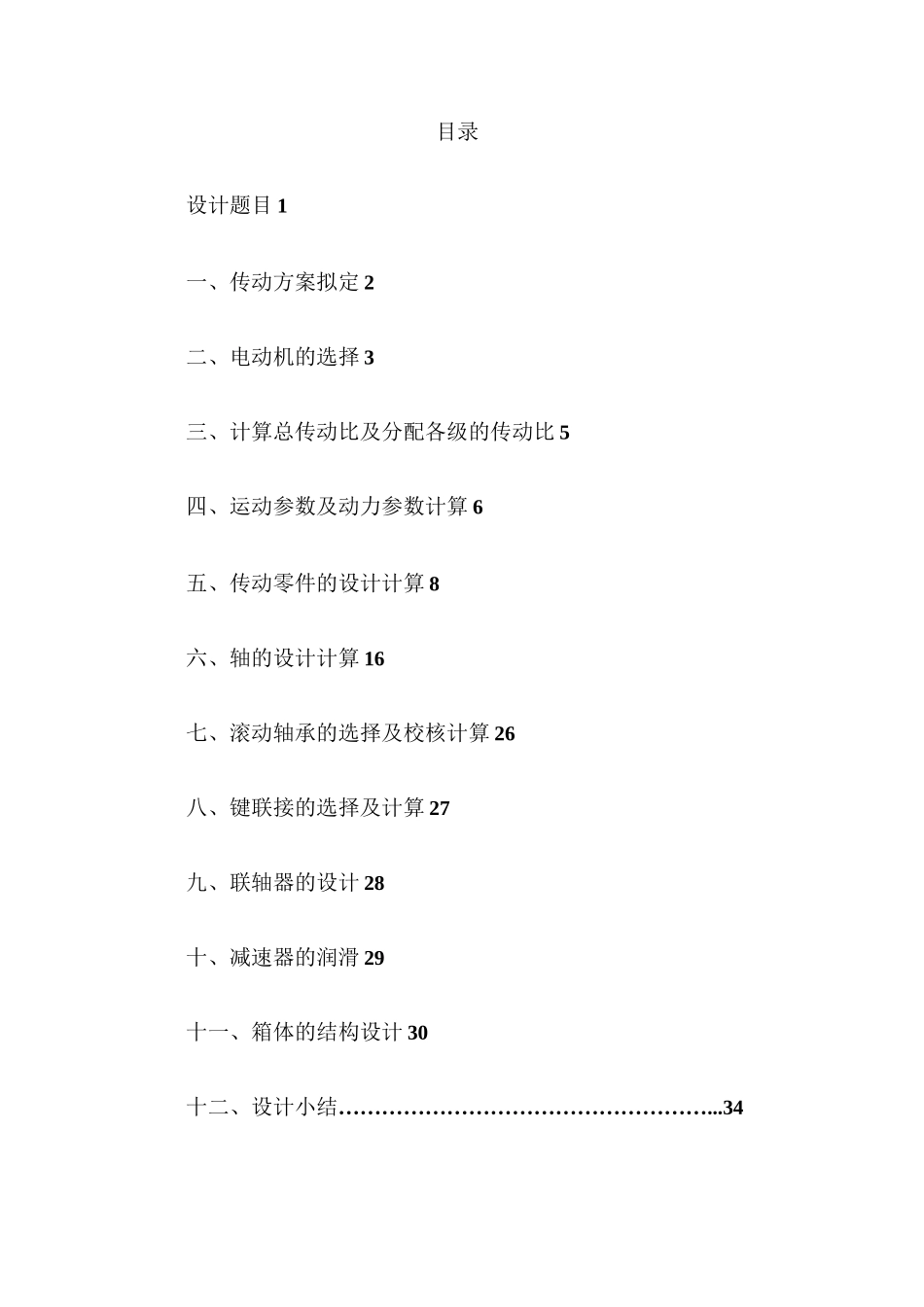

机械设计基础课程设计计算说明书设计题目系(院)班设计者指导教师2013 年 12 月日 校名)机械设计课程设计说明书目录设计题目 1一、传动方案拟定 2二、电动机的选择 3三、计算总传动比及分配各级的传动比 5四、运动参数及动力参数计算 6五、传动零件的设计计算 8六、轴的设计计算 16七、滚动轴承的选择及校核计算 26八、键联接的选择及计算 27九、联轴器的设计 28十、减速器的润滑 29十一、箱体的结构设计 30十二、设计小结……………………………………………...344设计题目第三组:设计单级圆锥齿轮减速器和一级带传动(1)工作条件:传动不可逆,载荷平稳。启动载荷为名义载荷的 1.25 倍,传动比误差为土 0.75%(2)原始数据:输出轴功率 Pw=4.2kw输出轴转速 n=140r/minn 总=°・885P 工作=4・7kwn=140r/二、电动机选择1、电动机类型的选择:Y 系列三相异步电动机2、电动机功率选择:(1)传动装置的总功率:n=nxn2xn总带轴承齿轮=0.96X0.982X0.96=0.8851(2)电机所需的工作功率:P=Pw/n工作总=4.2/0.8851=4.7KWP=1.25x4.7=5.8kw3、确定电动机转速:已知:n=140r/min按推荐的传动比合理范围,取圆锥齿轮传动一级减速器传动比范围 1'=2〜3。取 V 带传动比 I'1=2~4,则总传动a1比理时范围为 I'=4~12。故电动机转速的可选范围为an'd=I'dan=(4~12)X140=560~1680r/min筒符合这一范围的同步转速有 750 和 1000r/min。选定电动机型号为根据容量和转速,由有关手册查出有三种适用的电动机型号:因此有三种传支比方案:综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比,可见第 2 方案比较适合,则选 n=960r/min。4、确定电动机型号根据以上选用的电动机类型,所需的额定功率及同步转速,选定电动机型号为 Y132M1-6。凸 mATI中心高H外形尺寸LX(AC/2+AD)HD底角安装尺寸AXB地脚螺栓孔直径 K轴伸尺寸DXE装键部位寸FXG112400X305X265190X1401228X608X24三、计算总传动比及分配各级的传动比1、总传动比:i=n/n=960/140=7总电动2、分配各级传动比(1)据指导书,取齿轮 i=3(单级减速器 i=2~3 合理)齿轮(2)Vi=iXI 带总齿轮・・.i=i/i=7/3=2.3带总齿轮i,=7•总、i=2.3带四、运动参数及动力参数计算1、计算各轴转速(r/min)nI=n/i*=960/2.3=417r/min)I1 带叫尸叫/i 失牡=417/3=139(r/min)II 轴即为工作机构的转速 nn=n2、计算各轴的功率(KW)PI=Pxn=4.7X0.96=4.51KWI 工作带PII=PIXnxn=4.51X0.98X0.96...
