钢屋架吊装方案

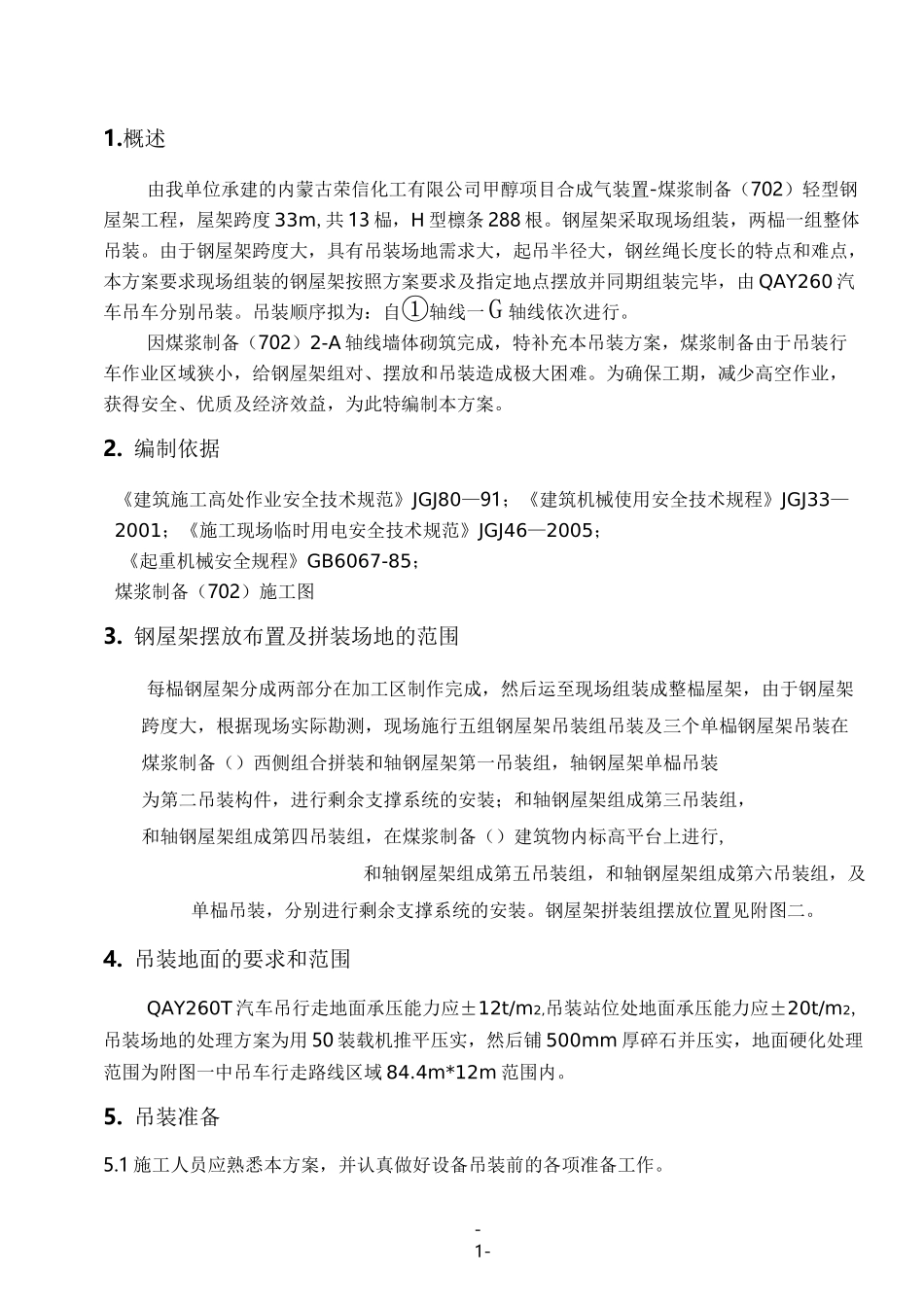

-1-1.概述由我单位承建的内蒙古荣信化工有限公司甲醇项目合成气装置-煤浆制备（702）轻型钢屋架工程，屋架跨度 33m,共 13 榀，H 型檩条 288 根。钢屋架采取现场组装，两榀一组整体吊装。由于钢屋架跨度大，具有吊装场地需求大，起吊半径大，钢丝绳长度长的特点和难点，本方案要求现场组装的钢屋架按照方案要求及指定地点摆放并同期组装完毕，由 QAY260 汽车吊车分别吊装。吊装顺序拟为：自①轴线一G 轴线依次进行。因煤浆制备（702）2-A 轴线墙体砌筑完成，特补充本吊装方案，煤浆制备由于吊装行车作业区域狭小，给钢屋架组对、摆放和吊装造成极大困难。为确保工期，减少高空作业，获得安全、优质及经济效益，为此特编制本方案。2. 编制依据《建筑施工高处作业安全技术规范》JGJ80—91；《建筑机械使用安全技术规程》JGJ33—2001；《施工现场临时用电安全技术规范》JGJ46—2005；《起重机械安全规程》GB6067-85；煤浆制备（702）施工图3. 钢屋架摆放布置及拼装场地的范围每榀钢屋架分成两部分在加工区制作完成，然后运至现场组装成整榀屋架，由于钢屋架跨度大，根据现场实际勘测，现场施行五组钢屋架吊装组吊装及三个单榀钢屋架吊装在煤浆制备（）西侧组合拼装和轴钢屋架第一吊装组，轴钢屋架单榀吊装为第二吊装构件，进行剩余支撑系统的安装；和轴钢屋架组成第三吊装组，和轴钢屋架组成第四吊装组，在煤浆制备（）建筑物内标高平台上进行,和轴钢屋架组成第五吊装组，和轴钢屋架组成第六吊装组，及单榀吊装，分别进行剩余支撑系统的安装。钢屋架拼装组摆放位置见附图二。4. 吊装地面的要求和范围QAY260T 汽车吊行走地面承压能力应±12t/m2,吊装站位处地面承压能力应±20t/m2,吊装场地的处理方案为用 50 装载机推平压实，然后铺 500mm 厚碎石并压实，地面硬化处理范围为附图一中吊车行走路线区域 84.4m*12m 范围内。5. 吊装准备5.1 施工人员应熟悉本方案，并认真做好设备吊装前的各项准备工作。-2-5.2 吊装用机具和材料必须具有合格证并经检验合格。5.3 预埋螺栓验收及垫铁准备完毕，并经检查合格。5.4 吊装前应按方案要求在现场标定站车位置。6.吊装工艺a：吊车按计算选用配置的要求和主吊臂臂长，主配重总量，将吊车安装好，吊索按吊装要求挂设好；b：正式起吊前，检查吊车站位，接杆是否符合要求，起重索具穿绕挂设和工具安装是否符合规范要求等，全部检查无误，报吊装总指挥批准后进行试吊；c：拆除临时固定索具，指挥...
