人行道盖板技术交底

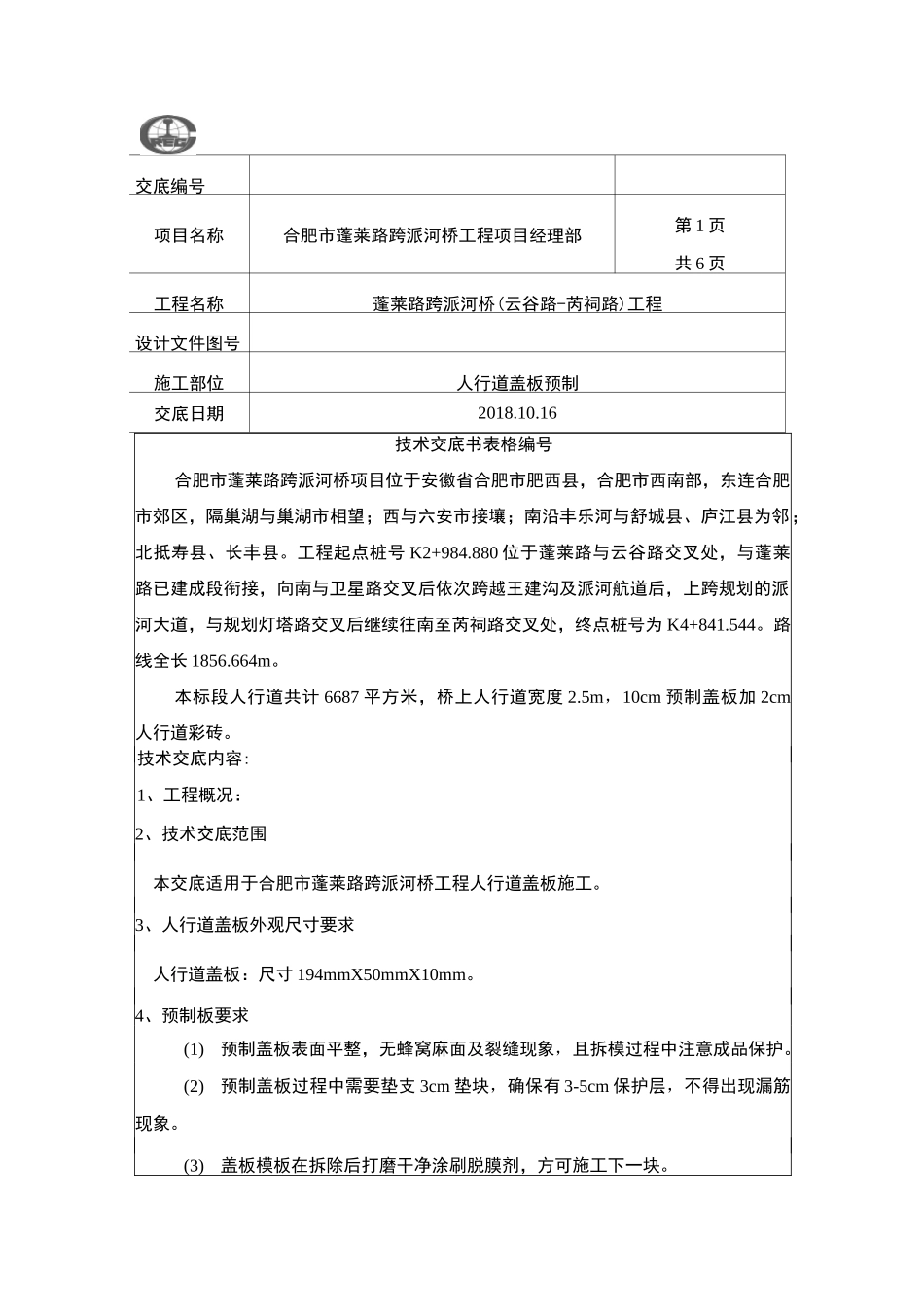

人行道盖板技术交底_第1页
1/8

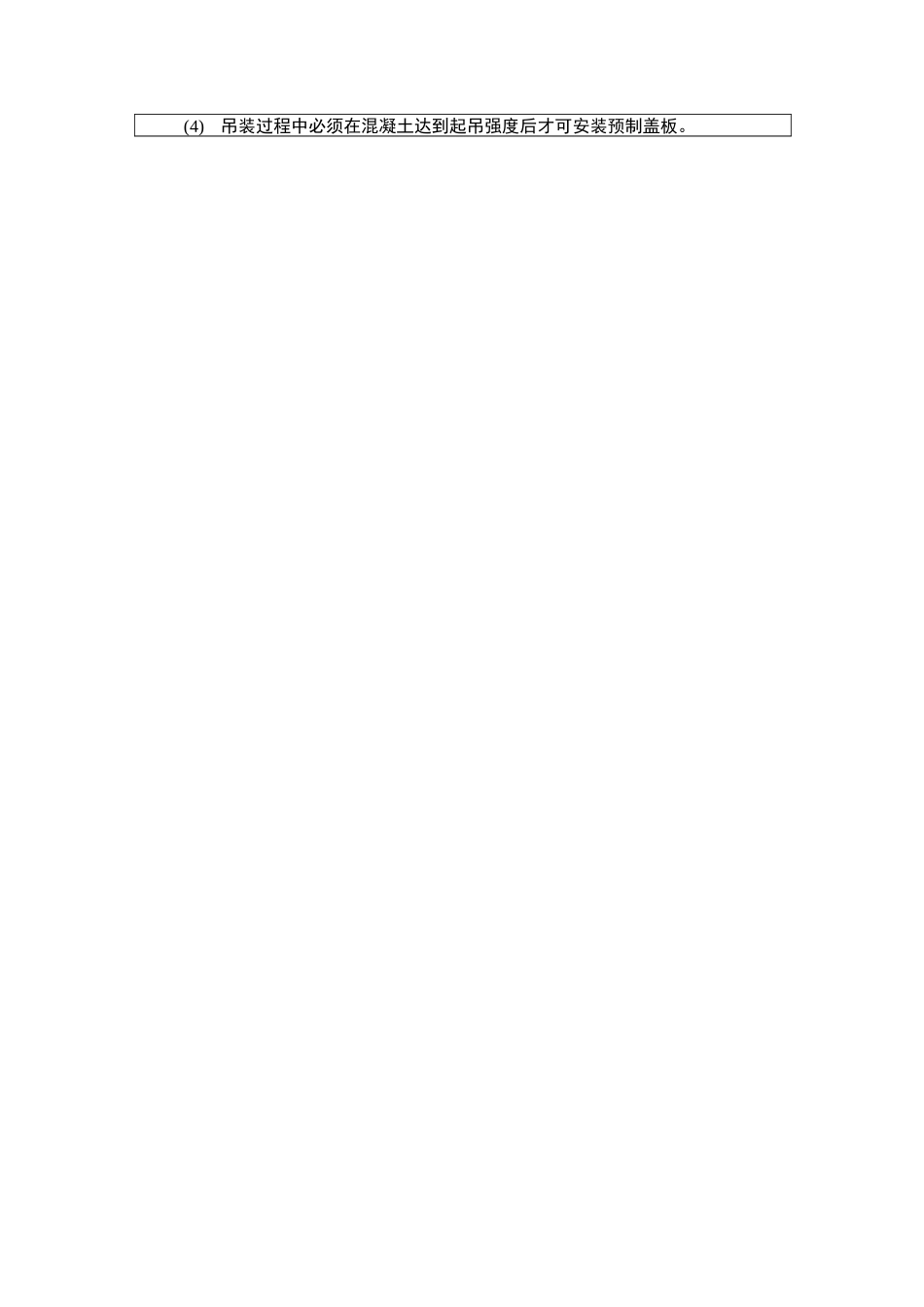

人行道盖板技术交底_第2页
2/8

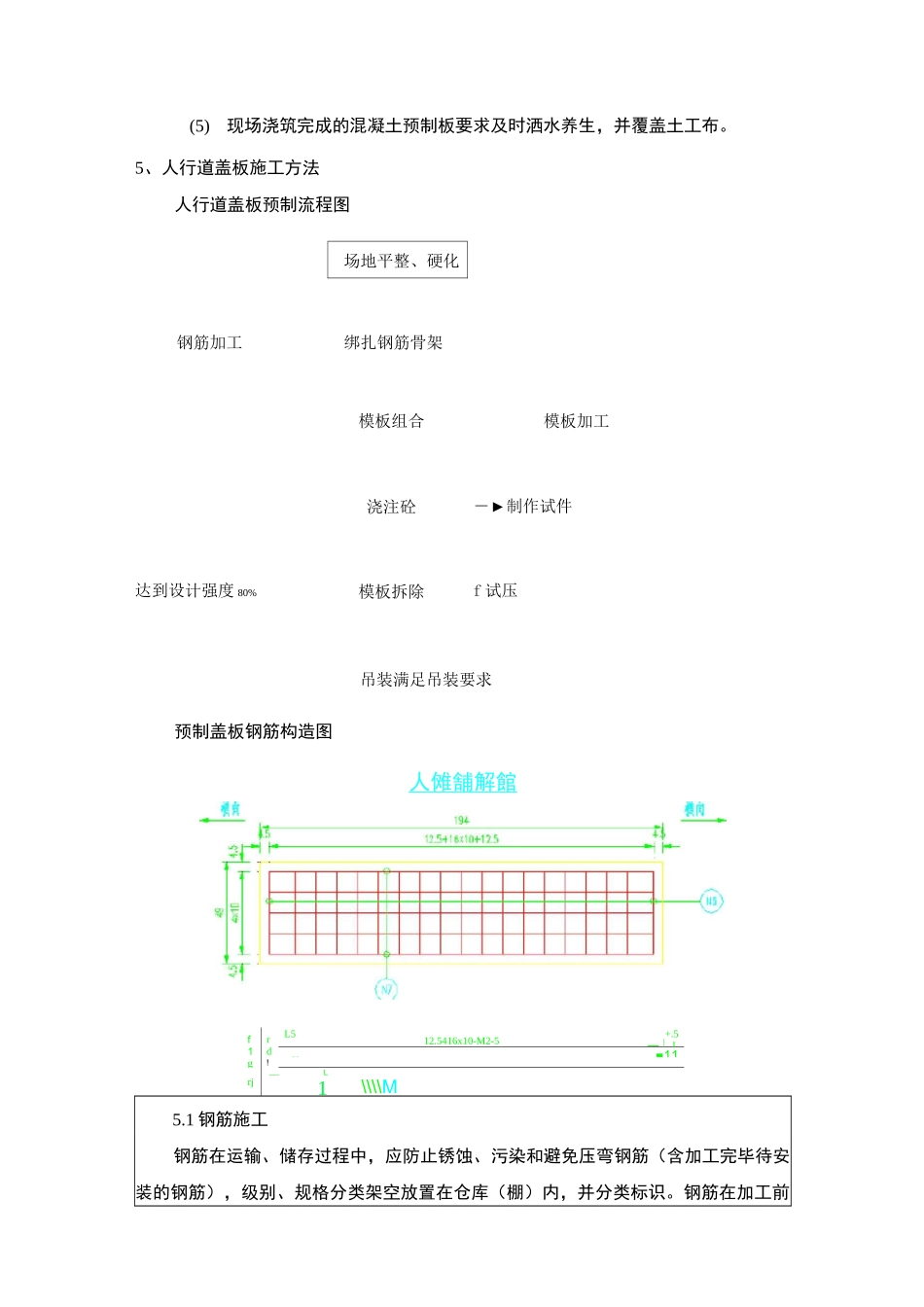

人行道盖板技术交底_第3页
3/8
交底编号项目名称合肥市蓬莱路跨派河桥工程项目经理部第 1 页共 6 页工程名称蓬莱路跨派河桥(云谷路-芮祠路)工程设计文件图号施工部位人行道盖板预制交底日期2018.10.16合肥市蓬莱路跨派河桥项目位于安徽省合肥市肥西县,合肥市西南部,东连合肥市郊区,隔巢湖与巢湖市相望;西与六安市接壤;南沿丰乐河与舒城县、庐江县为邻;北抵寿县、长丰县。工程起点桩号 K2+984.880 位于蓬莱路与云谷路交叉处,与蓬莱路已建成段衔接,向南与卫星路交叉后依次跨越王建沟及派河航道后,上跨规划的派河大道,与规划灯塔路交叉后继续往南至芮祠路交叉处,终点桩号为 K4+841.544。路线全长 1856.664m。本标段人行道共计 6687 平方米,桥上人行道宽度 2.5m,10cm 预制盖板加 2cm人行道彩砖。2、技术交底范围本交底适用于合肥市蓬莱路跨派河桥工程人行道盖板施工。3、人行道盖板外观尺寸要求人行道盖板:尺寸 194mmX50mmX10mm。4、预制板要求(1)预制盖板表面平整,无蜂窝麻面及裂缝现象,且拆模过程中注意成品保护。(2)预制盖板过程中需要垫支 3cm 垫块,确保有 3-5cm 保护层,不得出现漏筋现象。(3)盖板模板在拆除后打磨干净涂刷脱膜剂,方可施工下一块。技术交底书表格编号技术交底内容:1、工程概况:(4)吊装过程中必须在混凝土达到起吊强度后才可安装预制盖板。(5)现场浇筑完成的混凝土预制板要求及时洒水养生,并覆盖土工布。5、人行道盖板施工方法人行道盖板预制流程图场地平整、硬化钢筋加工绑扎钢筋骨架模板组合模板加工浇注砼―►制作试件达到设计强度 80%模板拆除f 试压吊装满足吊装要求预制盖板钢筋构造图人傩舗解館 f1rdL512.5416x10-M2-5+.5—」Lr■11g!二Lrj1\\\\M5.1 钢筋施工钢筋在运输、储存过程中,应防止锈蚀、污染和避免压弯钢筋(含加工完毕待安装的钢筋),级别、规格分类架空放置在仓库(棚)内,并分类标识。钢筋在加工前应进行调直,钢筋表面的油渍、水泥浆和用锤击能够剥落的浮皮、铁锈等均应清除干净,钢筋应平直,无局部扭曲,加工后的钢筋,表面不应有削弱钢筋截面的痕迹。钢筋的弯制和末端弯钩应符合设计要求。钢筋安装时,钢筋采用绑扎形式,扎丝绑扎牢固,钢筋的位置和保护层厚度要符合设计要求,,受力筋的保护层厚度不应小于 30mm,亦不应大于 50mm。在钢筋和模板之间可用混凝土垫块支垫,其强度不应低于混凝土设计强度,垫块相互错开,分散布置,厚度不小于保护层厚度。5.2 模板工程模板采用木模施工。...
