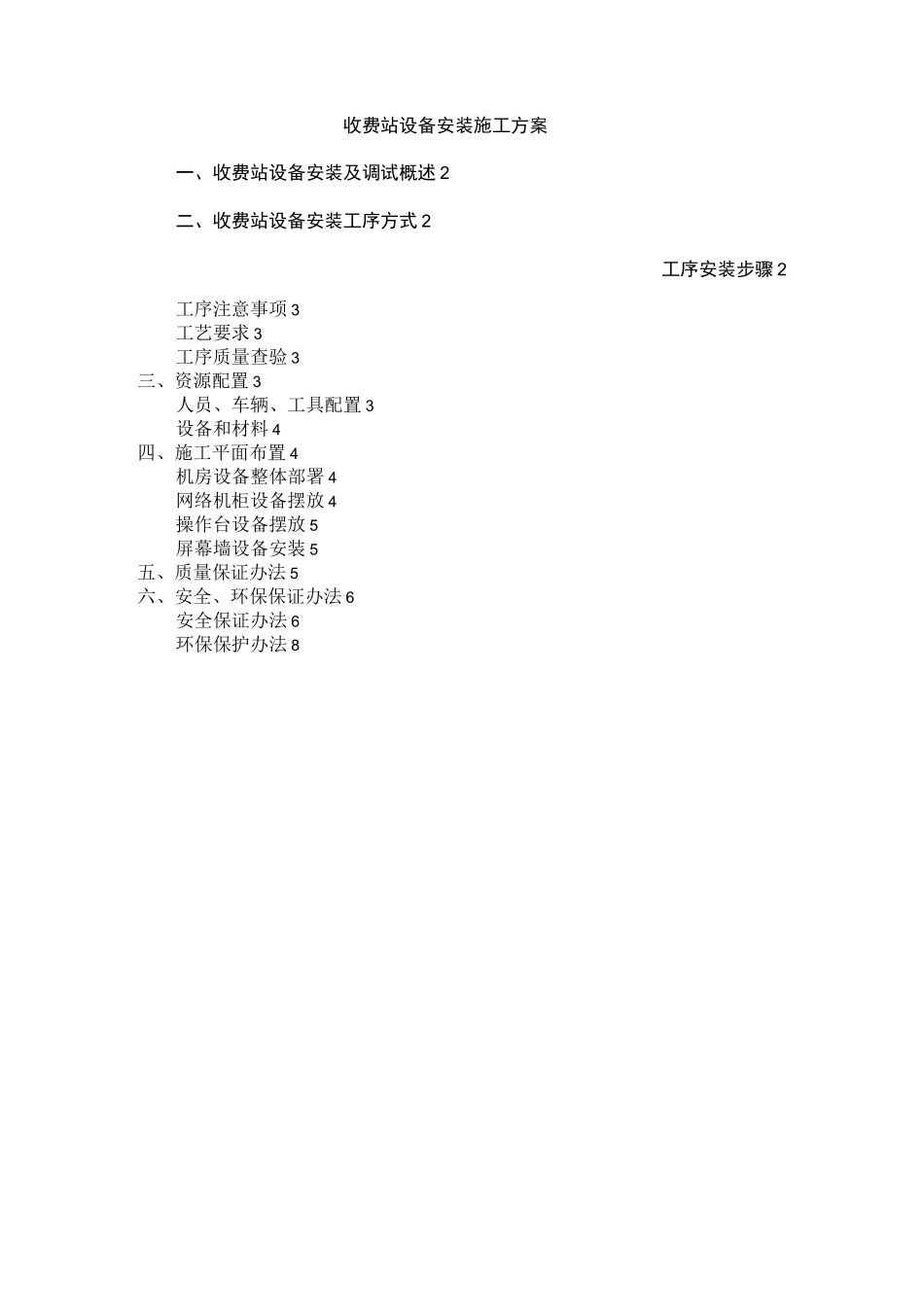

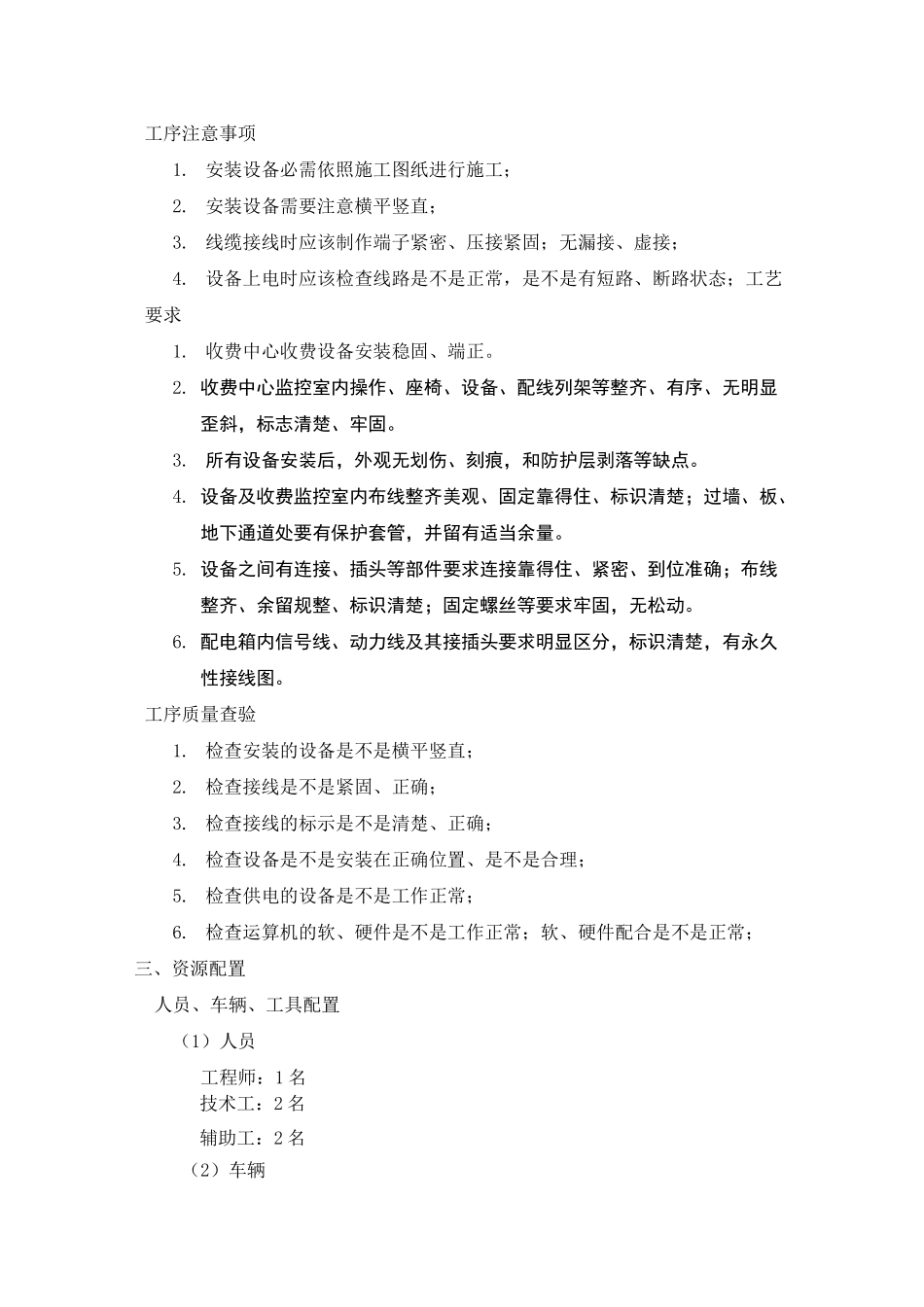

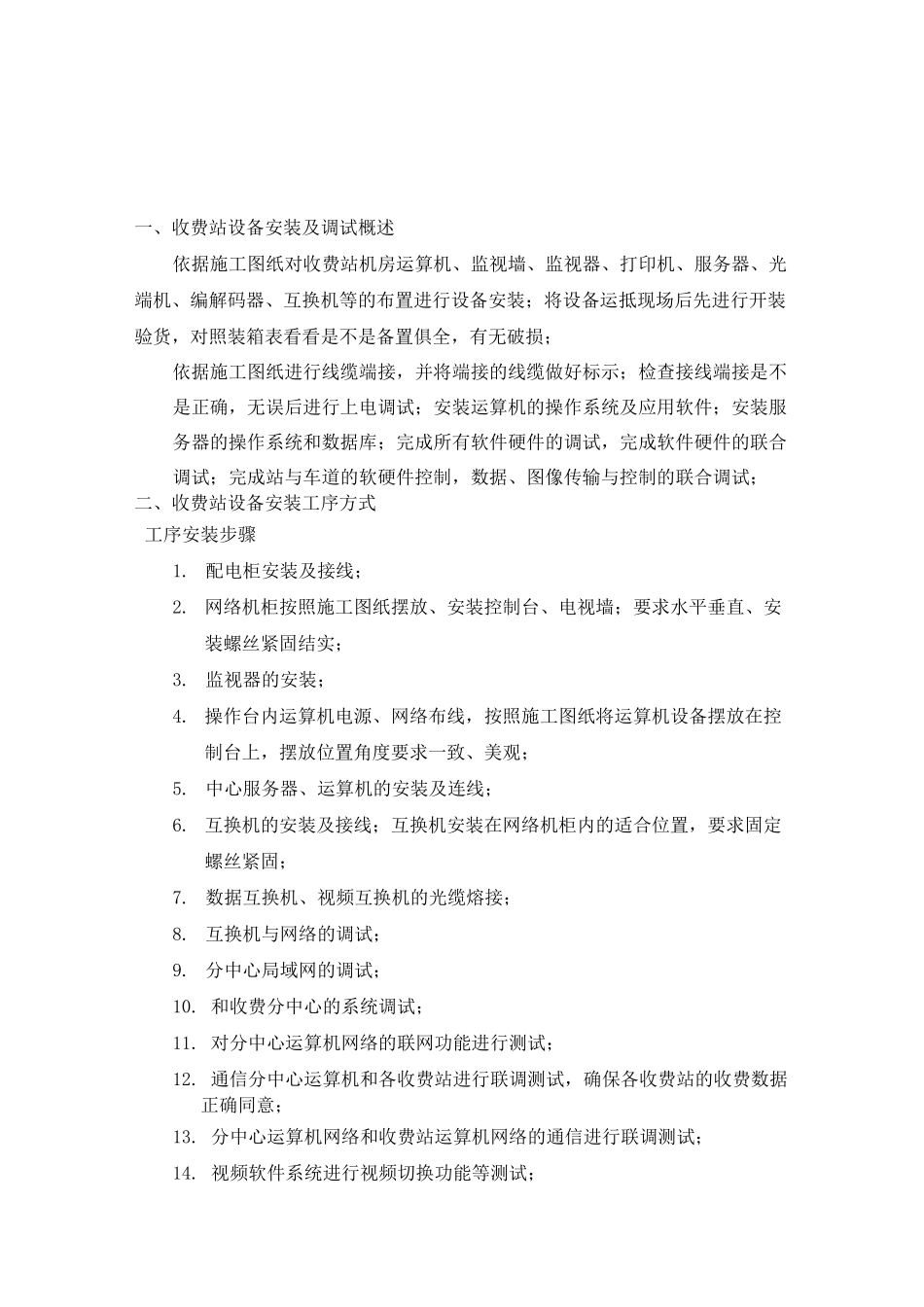

收费站设备安装施工方案一、收费站设备安装及调试概述 2二、收费站设备安装工序方式 2工序安装步骤 2工序注意事项 3工艺要求 3工序质量查验 3三、资源配置 3人员、车辆、工具配置 3设备和材料 4四、施工平面布置 4机房设备整体部署 4网络机柜设备摆放 4操作台设备摆放 5屏幕墙设备安装 5五、质量保证办法 5六、安全、环保保证办法 6安全保证办法 6环保保护办法 8一、收费站设备安装及调试概述依据施工图纸对收费站机房运算机、监视墙、监视器、打印机、服务器、光端机、编解码器、互换机等的布置进行设备安装；将设备运抵现场后先进行开装验货，对照装箱表看看是不是备置俱全，有无破损；依据施工图纸进行线缆端接，并将端接的线缆做好标示；检查接线端接是不是正确，无误后进行上电调试；安装运算机的操作系统及应用软件；安装服务器的操作系统和数据库；完成所有软件硬件的调试，完成软件硬件的联合调试；完成站与车道的软硬件控制，数据、图像传输与控制的联合调试；二、收费站设备安装工序方式工序安装步骤1. 配电柜安装及接线；2. 网络机柜按照施工图纸摆放、安装控制台、电视墙；要求水平垂直、安装螺丝紧固结实；3. 监视器的安装；4. 操作台内运算机电源、网络布线，按照施工图纸将运算机设备摆放在控制台上，摆放位置角度要求一致、美观；5. 中心服务器、运算机的安装及连线；6. 互换机的安装及接线；互换机安装在网络机柜内的适合位置，要求固定螺丝紧固；7. 数据互换机、视频互换机的光缆熔接；8. 互换机与网络的调试；9. 分中心局域网的调试；10. 和收费分中心的系统调试；11. 对分中心运算机网络的联网功能进行测试；12. 通信分中心运算机和各收费站进行联调测试，确保各收费站的收费数据正确同意；13. 分中心运算机网络和收费站运算机网络的通信进行联调测试；14. 视频软件系统进行视频切换功能等测试；工序注意事项1. 安装设备必需依照施工图纸进行施工；2. 安装设备需要注意横平竖直；3. 线缆接线时应该制作端子紧密、压接紧固；无漏接、虚接；4. 设备上电时应该检查线路是不是正常，是不是有短路、断路状态；工艺要求1. 收费中心收费设备安装稳固、端正。2. 收费中心监控室内操作、座椅、设备、配线列架等整齐、有序、无明显歪斜，标志清楚、牢固。3. 所有设备安装后，外观无划伤、刻痕，和防护层剥落等缺点。4. 设备及收费监控室内布线整齐美观、固定靠得住、标识清楚；过墙、板、地下通...
