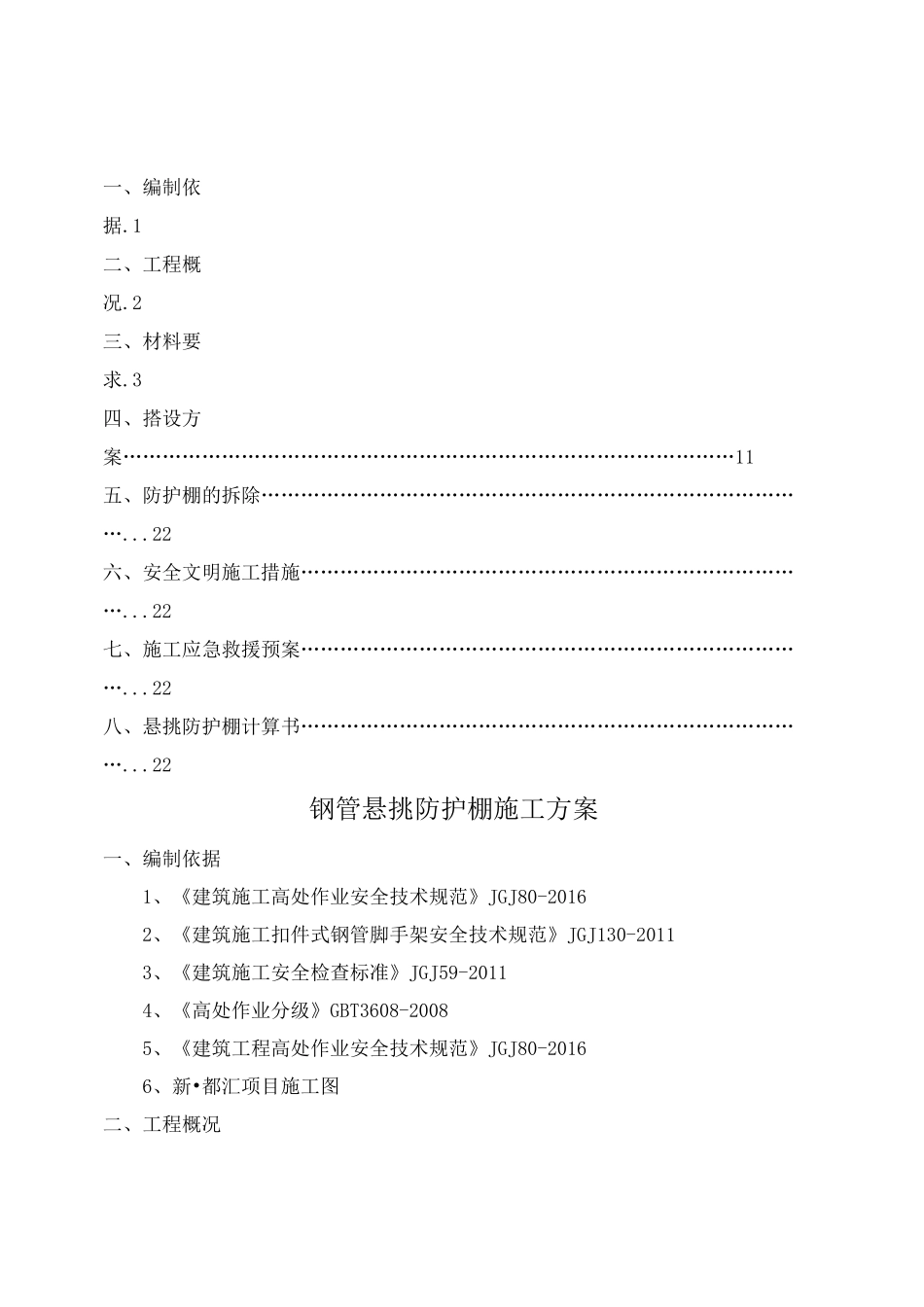

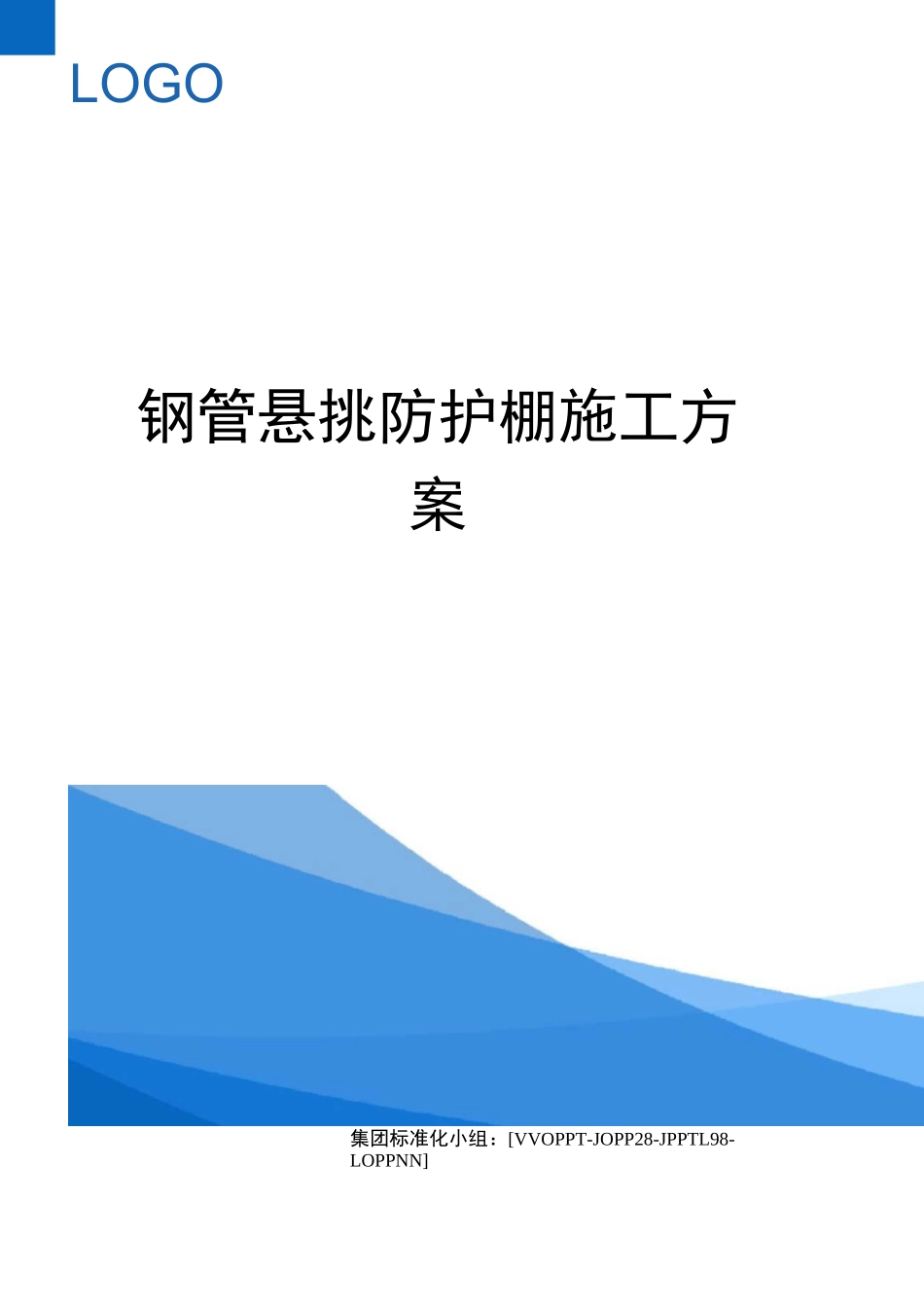

LOGO钢管悬挑防护棚施工方案集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]一、编制依据.1二、工程概况.2三、材料要求.3四、搭设方案…………………………………………………………………………………11五、防护棚的拆除…………………………………………………………………………...22六、安全文明施工措施……………………………………………………………………...22七、施工应急救援预案……………………………………………………………………...22八、悬挑防护棚计算书……………………………………………………………………...22钢管悬挑防护棚施工方案一、编制依据1、《建筑施工高处作业安全技术规范》JGJ80-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工安全检查标准》JGJ59-20114、《高处作业分级》GBT3608-20085、《建筑工程高处作业安全技术规范》JGJ80-20166、新•都汇项目施工图二、工程概况本工程为新•都汇商住及办公楼，住宅为主，公共为辅。总建筑面积 95497.46m?,其中地下 38160.00，地上 57337.46m?。建筑层数：地下四层；地上 1#、2#商住楼 21 层，建筑高度 74.8m；3#、4#商住楼31 层，建筑高度 98.1m；5#综合楼 13 层，建筑高度 58.6m。结构类型：部分框支剪力墙和框架--剪力墙结构，抗震设防烈度为 7 度。基础类型：承台—桩基础。建筑功能：住宅为主，公共为辅。本工程建筑设计标高±0.000 标高相当于绝对标高 1190.80m,室内外高差 0.3米---1.05 米之间。设计使用年限：地基基础和上部结构的使用年限为 50 年。本工程钢管悬挑防护棚搭设区域为 5#楼（5-0A 轴交 5-1~5-7 轴）西侧，攀枝花市西区武装部前临本建筑道路，悬挑防护棚长度 19.5m。悬挑标高 10.85m（大屋面高度46.85m），防护坠落高度 36m。防护棚宽度设置为 5.0m。区域详见下图：三、材料要求1、钢管1.1 钢管应采用国标《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的 3 号普通钢管，其质量应符合现行国标《碳素结构钢》（GB/T700）中 Q235-A 级钢的规定；1.2 脚手架钢管的尺寸采用 A48X2.75 钢管（地方市场供应规格），每根钢管的最大质量不应大于 25kg；1.3 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛碴、孔痕和深的划道；1.4 钢管外径、壁厚偏差不大于一 0.5mm；表面锈蚀深度＜0.5mm；两端面相切斜偏差不大于 2°、且不大于 1.7m...
