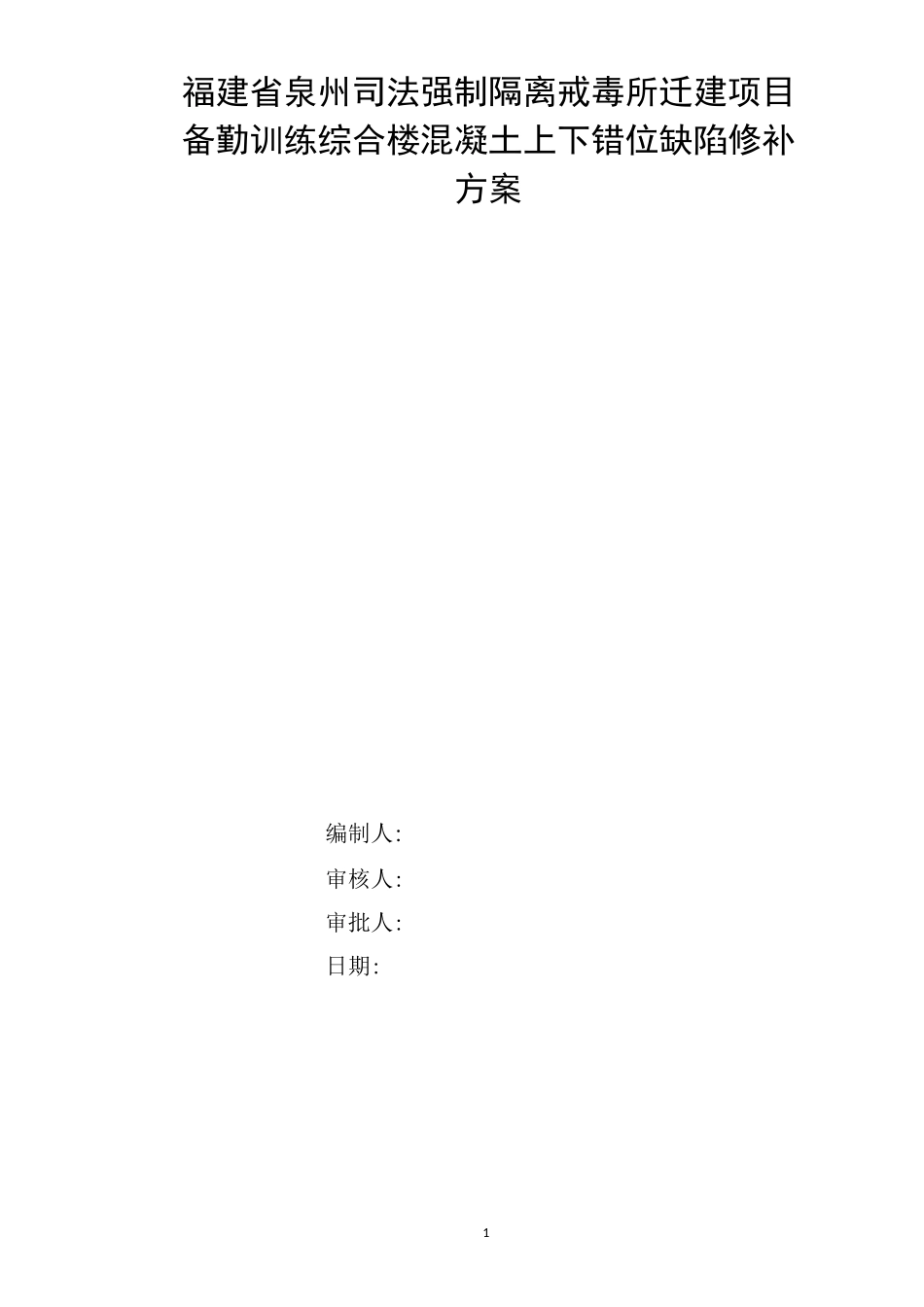

框架柱偏移处理方案

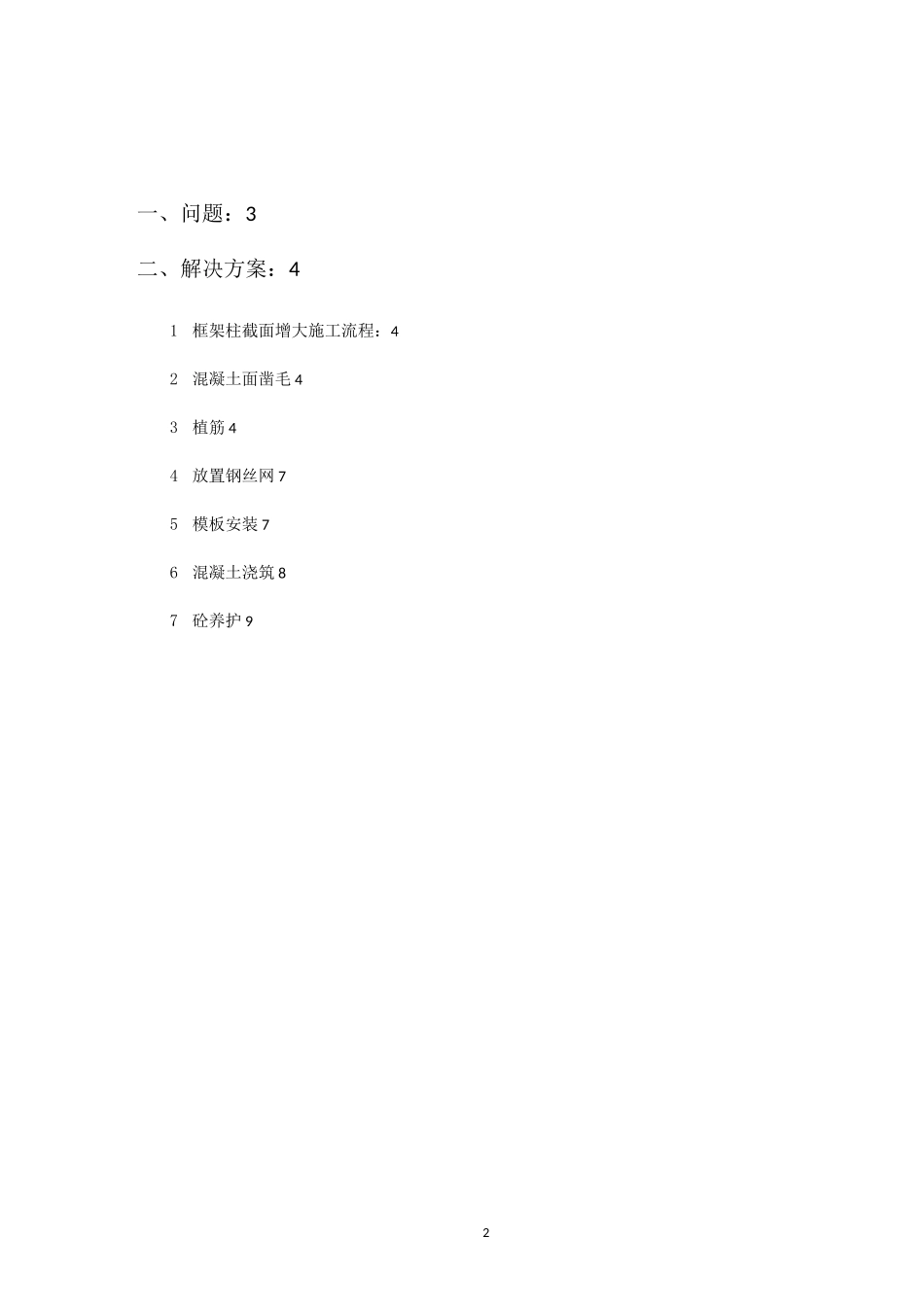

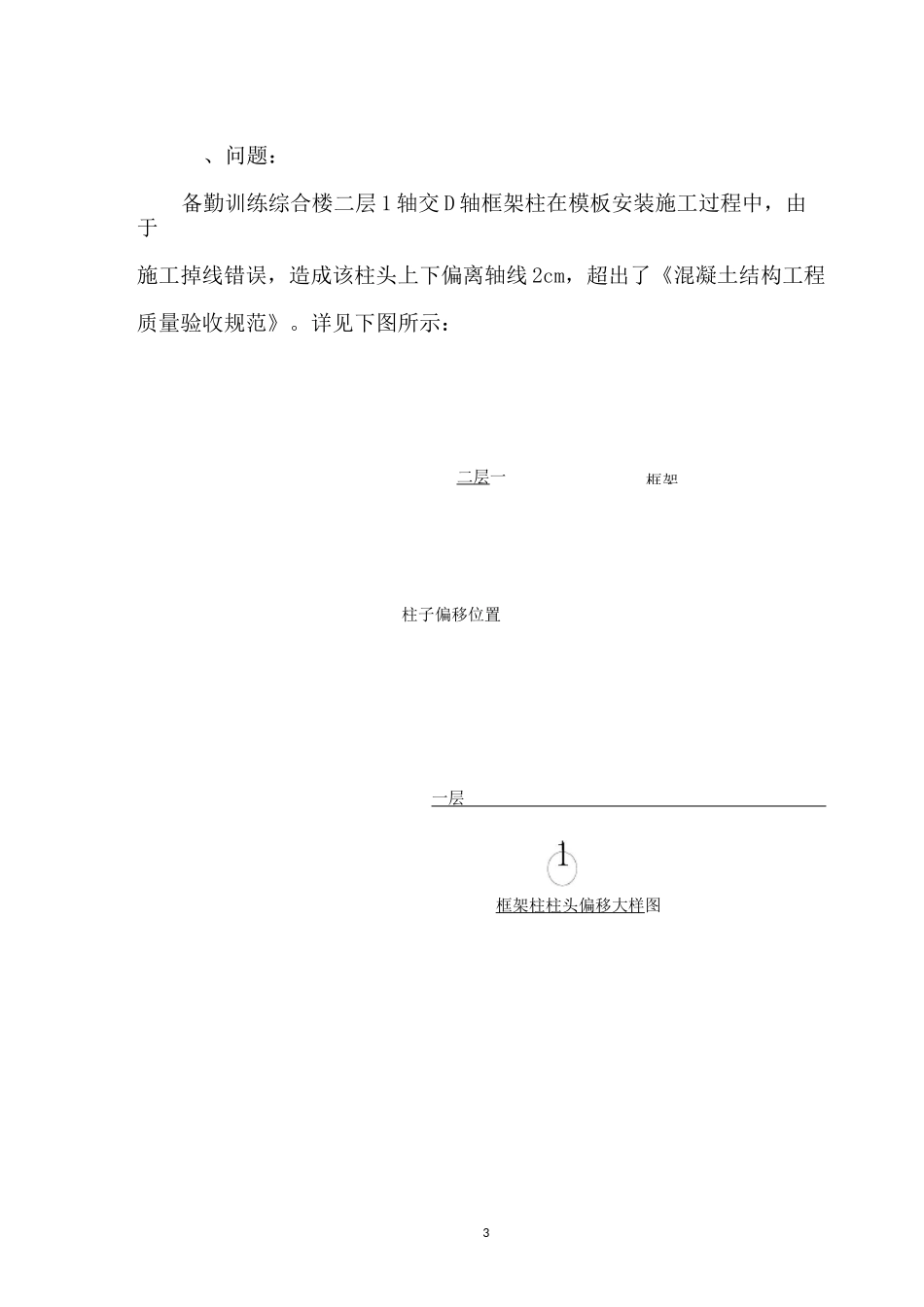

1福建省泉州司法强制隔离戒毒所迁建项目备勤训练综合楼混凝土上下错位缺陷修补方案编制人：审核人:审批人:日期:2一、问题：3二、解决方案：41框架柱截面增大施工流程：42混凝土面凿毛 43植筋 44放置钢丝网 75模板安装 76混凝土浇筑 87砼养护 9框架3、问题：备勤训练综合楼二层 1 轴交 D 轴框架柱在模板安装施工过程中，由于施工掉线错误，造成该柱头上下偏离轴线 2cm，超出了《混凝土结构工程质量验收规范》。详见下图所示：二层一柱子偏移位置一层框架柱柱头偏移大样图4二、解决方案：将该处 1.20 米至 3.00 米段偏移面的柱侧面进行凿毛，植筋，铺设钢板网，安装模板，然后浇筑细石混凝土，其细石混凝土标号比原构件高一等级，保证该框架柱柱截面达到设计要求。1框架柱截面增大施工流程：与 1 轴一 2 轴段连接侧框架柱面凿毛一植筋一放置钢丝网一安装模板-浇筑混凝土一混凝土养护2混凝土面凿毛将要补浇砼的柱侧面砼面进行凿毛，凿毛应凿到看到粗骨料，把表面浮浆凿除，把松动的石子清理干净。3植筋采用① 8mm 的钢筋进行植筋，在框架柱偏移面进行布孔，从柱边200mm 开始布孔，孔径为 10mm，其孔间距为 200X200mm，孔深不小于100mm,其植筋部位详见下图：u框架二框架1.2植筋孔T 间距:(200X200cm)柱子偏移一植筋孔布置大样53.1植筋施工流程:放线一钻孔一清孔一验孔一注胶一植筋一固化养护3.1.1放线:必须按照图纸要求的钢筋间距、位置放线，为了避开原钢筋砼结构层内钢筋相碰，允许微量移位。3.1.2钻孔:由专业人员接通电源，检查、调试机具；选用与埋筋相匹配的钻头进行钻孔。3.1.3清孔：用毛刷和电吹风机配用塑料管吹净孔内粉尘（清孔是6锚筋工程中的重要的一个环节，它直接影响锚固质量，必须清理干净）。3.1.4验孔：孔壁粉尘、干燥度经验收合格后方能下道工序施工；3.1.5注胶：注胶前对孔洞再用吹风机清理一次，然后采用专用注射枪、混合延长管将植筋胶注入孔内（注胶量为孔深的 2/3）；3.1.6植筋：将钢筋埋植部分用钢丝刷清除锈污，迅速植入孔内慢慢单向旋入（不可中途逆向反转）。必须使孔内空气全部排除，洞口溢出部分胶液用抹子抹平；3.1.7固结养护：洞口与钢筋间隙嵌入钢楔固定，固结期间（1D）勿振动埋筋，待完全固结后方可进行下道工序施3.2植筋胶的选择：采用符合国家规定植筋胶，具有产品质量合格证及出厂进测报告。3.3植筋技术要求：钢筋规格要符合要求，所植的钢筋抗拔力应满足规范要求，植筋空深不得小于 1...
