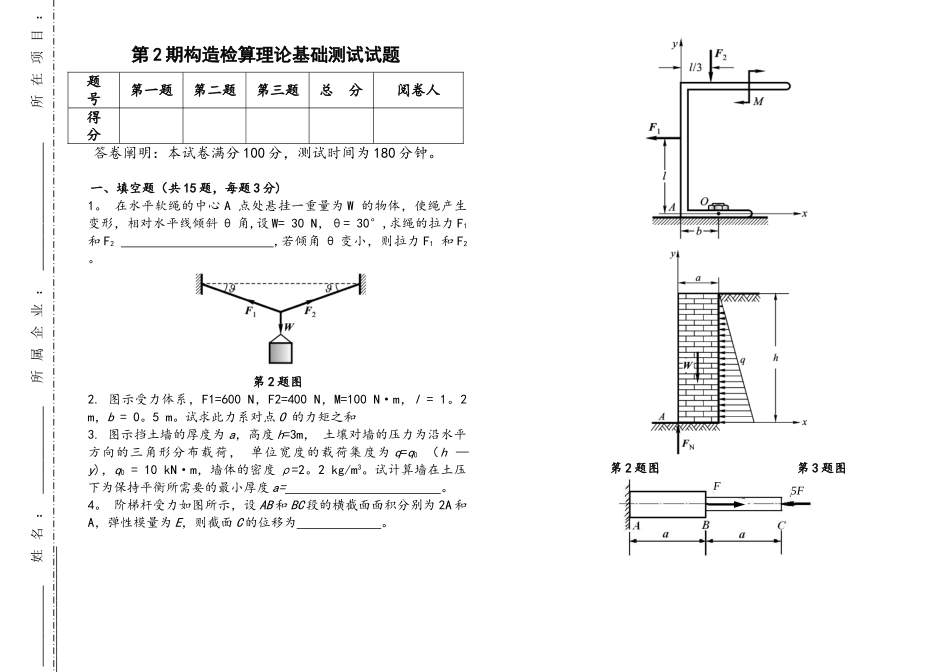

第 2 期构造检算理论基础测试试题题 号第一题第二题第三题总 分阅卷人得 分答卷阐明：本试卷满分 100 分，测试时间为 180 分钟。一、填空题（共 15 题，每题 3 分)1。 在水平软绳的中心 A 点处悬挂一重量为 W 的物体，使绳产生变形，相对水平线倾斜 θ 角,设 W= 30 N，θ= 30°,求绳的拉力 F1 和 F2 ,若倾角 θ 变小，则拉力 F1 和 F2 。 第 2 题图2. 图示受力体系，F1=600 N，F2=400 N，M=100 N·m，l = 1。2 m，b = 0。5 m。试求此力系对点 O 的力矩之和 3. 图示挡土墙的厚度为 a，高度 h=3m， 土壤对墙的压力为沿水平方向的三角形分布载荷， 单位宽度的载荷集度为 q=q0 （h — y)，q0 = 10 kN·m，墙体的密度 ρ=2。2 kg/m3。试计算墙在土压下为保持平衡所需要的最小厚度 a= 。4。 阶梯杆受力如图所示，设 AB 和 BC 段的横截面面积分别为 2A 和A，弹性模量为 E，则截面 C 的位移为 。 第 2 题图 第 3 题图 5FF编 号 ：____________ 姓 名 ：_____________ 所 属 企 业 ：___________________ 所 在 项 目 ：____________________________第 4 题图 第 5 题图5。 图示构造 AC 为刚性梁，BD 为斜撑杆，A、D 点的距离为 h,A、C点的距离为 l，荷载 P 作用在截面 C，试问：为使斜撑杆的重量最轻，斜撑杆与刚性梁的夹角 θ 应为多少: .(提醒：A、D 点位置固定，B 点伴随 θ 角的变化在 AC 梁上移动)6. 图示悬臂梁,横截面为矩形，承受荷载 P1和 P2，P1=2P2=5kN,梁内最大弯曲正应力 ，最大正应力所在截面 K 点的弯曲正应力为 （图示横截面尺寸单位为 mm）第 6 题图7。 图示组合梁 AC 与 CB 的抗弯刚度均为 EI，求图示荷载作用下 C截面的挠度 8. 图示点的应力状态，许用正应力为[σ],其第三强度理论的强度条件是 第 7 题图 第 8 题图9. 已知某土含水率 w1=20%，重度 γ=1800kN/m3，若孔隙比保持不变，含水率增长为 w2=25%，则 1m3土添加多少水 10. 可塑性是黏性土区别于砂性土的重要特征，从液限到塑限含水率变化范围越大，土的可塑性越好，这个范围称为 11。 对于正常固结土，侧压力系数 K0（静止土压力系数）与土的泊松比 v 存在理论关系： 12. 由朗肯土压理论,达到被动土压时，土体破坏面与土面（水平）的夹角为 13。 粘性土抗剪强度库仑定律的总应力的体现式 14。 图示桁...
