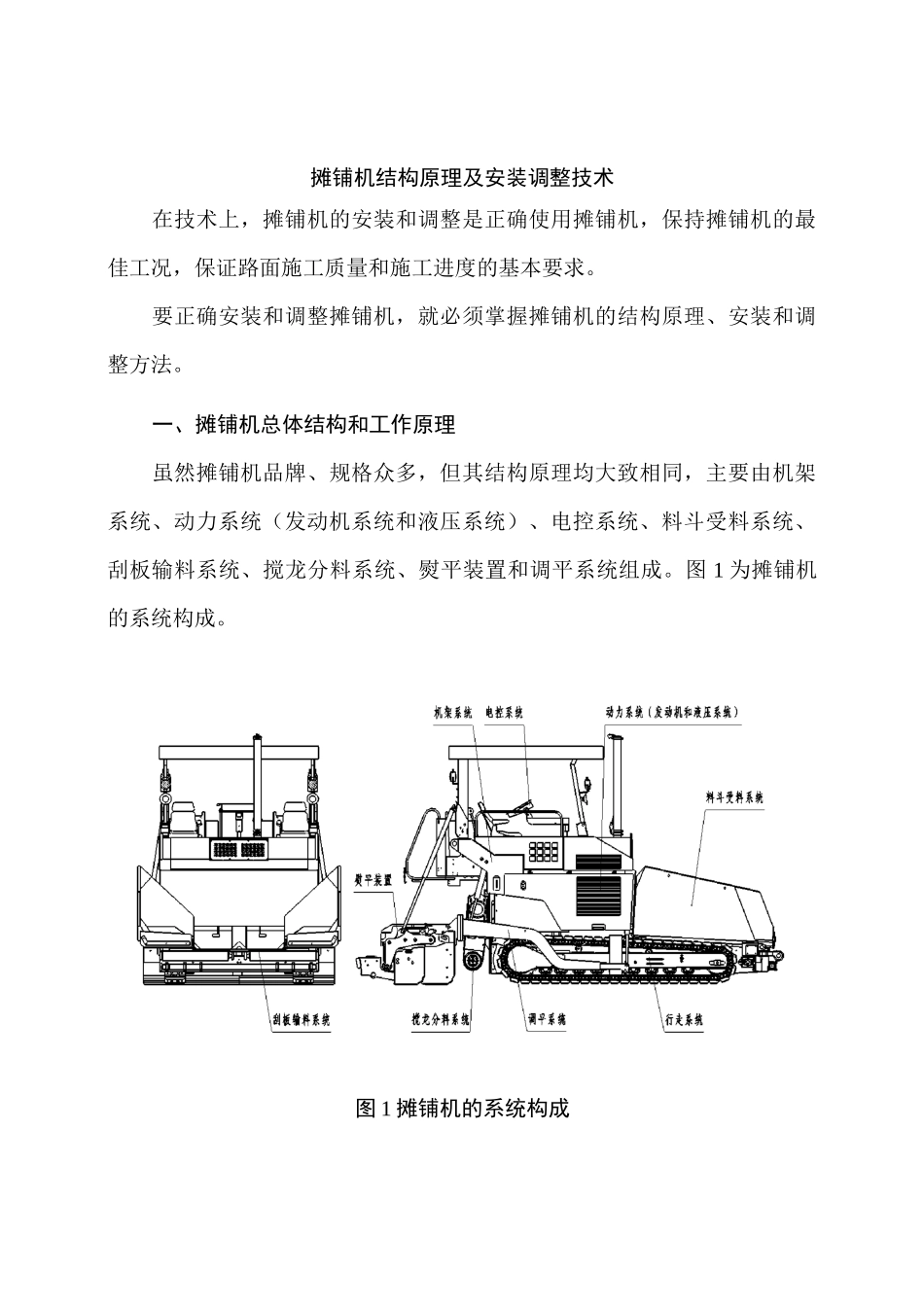

摊铺机结构原理及安装调整技术在技术上,摊铺机的安装和调整是正确使用摊铺机,保持摊铺机的最佳工况,保证路面施工质量和施工进度的基本要求。要正确安装和调整摊铺机,就必须掌握摊铺机的结构原理、安装和调整方法。一、摊铺机总体结构和工作原理虽然摊铺机品牌、规格众多,但其结构原理均大致相同,主要由机架系统、动力系统(发动机系统和液压系统)、电控系统、料斗受料系统、刮板输料系统、搅龙分料系统、熨平装置和调平系统组成。图 1 为摊铺机的系统构成。图 1 摊铺机的系统构成在工作中,自卸料车将混合料倒入摊铺机料斗,刮板输料系统将混凝料向后输送到摊铺机后部的摊铺槽,搅龙分料系统(螺旋布料器)将其均匀的输送到两侧摊铺面,供料速度由料位器控制;摊铺机以稳定的速度推顶自卸车前进,自卸车边前进边卸料,摊铺机连续摊铺;摊铺层经过夯锤初步夯实后,再经熨平板振动、熨平,最后由压路机进一步压实。二、机械原理基础知识摊铺机系统虽然复杂,但也是由几种基本传动方式和简单机构组成的。摊铺机中主要传动方式有液压传动、齿轮传动、链轮传动、带传动,主要机构有螺旋机构和连杆机构。本文仅介绍机械传动和机构。1、齿轮传动齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。可用来传递任意两轴之间的运动和力。齿轮传动平稳,传动比精确,工作可靠、效率高、寿命长,使用的功率、速度和尺寸范围大;但制造精度要求高。摊铺机的分动箱和各种减速机都是齿轮传动机构。只是布置的方式不同,分动箱为普通轮系,各种减速机是行星轮系。2、链轮传动机构链轮传动由链条和主、从动链轮所组成。链轮上制有特殊齿形的齿,依靠链轮轮齿与链节的啮合来传递运动和力。链传动效率较高,制造与安装精度要求较低,成本低廉,适合远距离传动。而且使用方便可靠,可用于低速重型及极为恶劣的工作条件。摊铺机的搅龙驱动、刮板驱动、履带、刮板链和许多调拱机构都应用了链传动。3、带传动机构带传动是由主动轮、从动轮和紧套在两轮上的传动带组成。主动轮转动时,由于传动带和带轮间的磨擦(或啮合),拖动从动轮一起转动并传递一定力。带传动具有结构简单、传动平稳、造价低廉和缓冲吸振等特点。许多摊铺机的夯锤轴、振动轴、发电机的驱动、发动机风扇,水泵、小发电机驱动属带传动。4、螺旋机构螺旋机构是用螺旋副传递运动和动力的机构。最简单的连杆机构如图 2。件 1 旋转时,通过件 2 带动件 3 做各种运动。可以演化...
