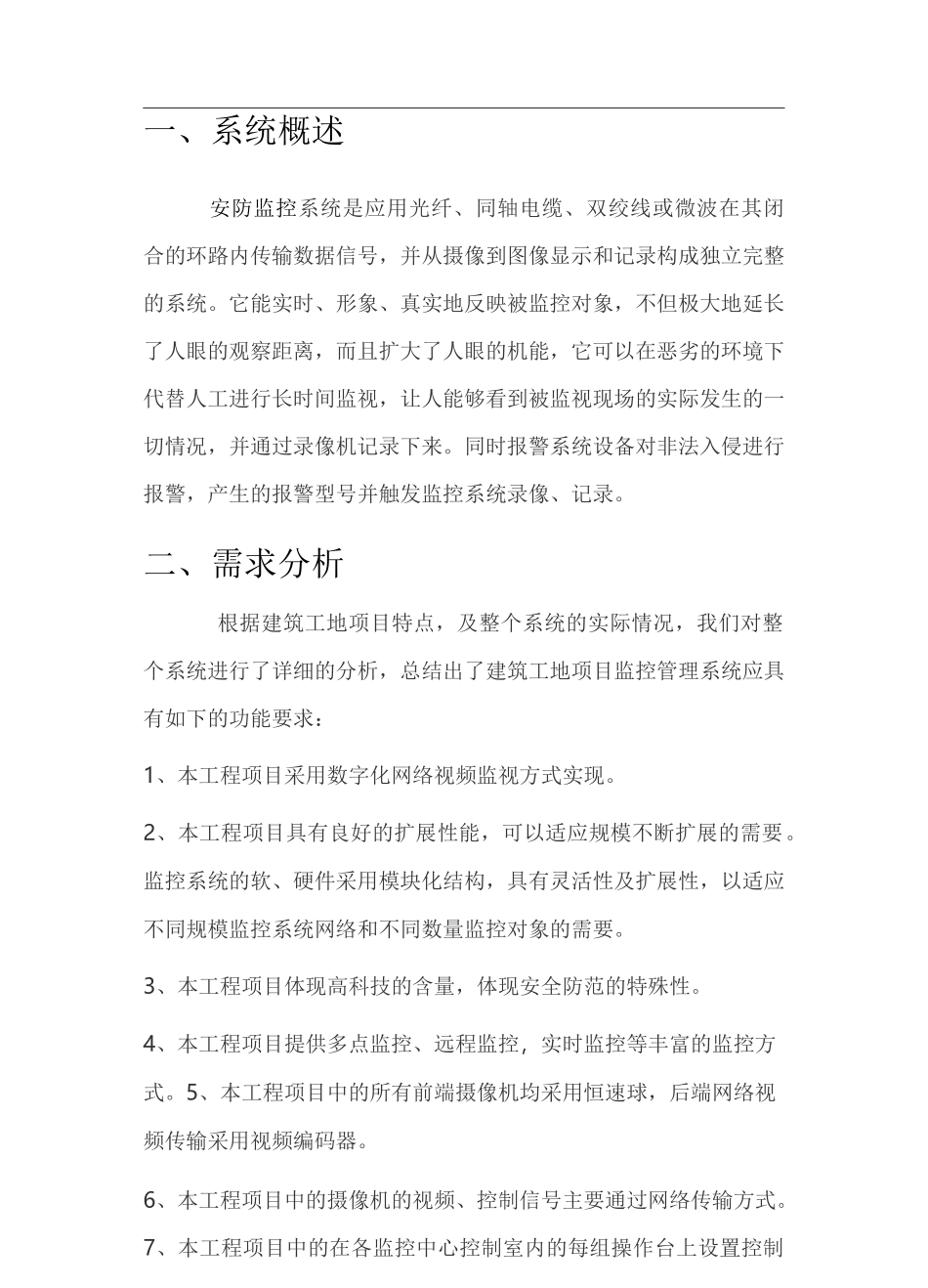

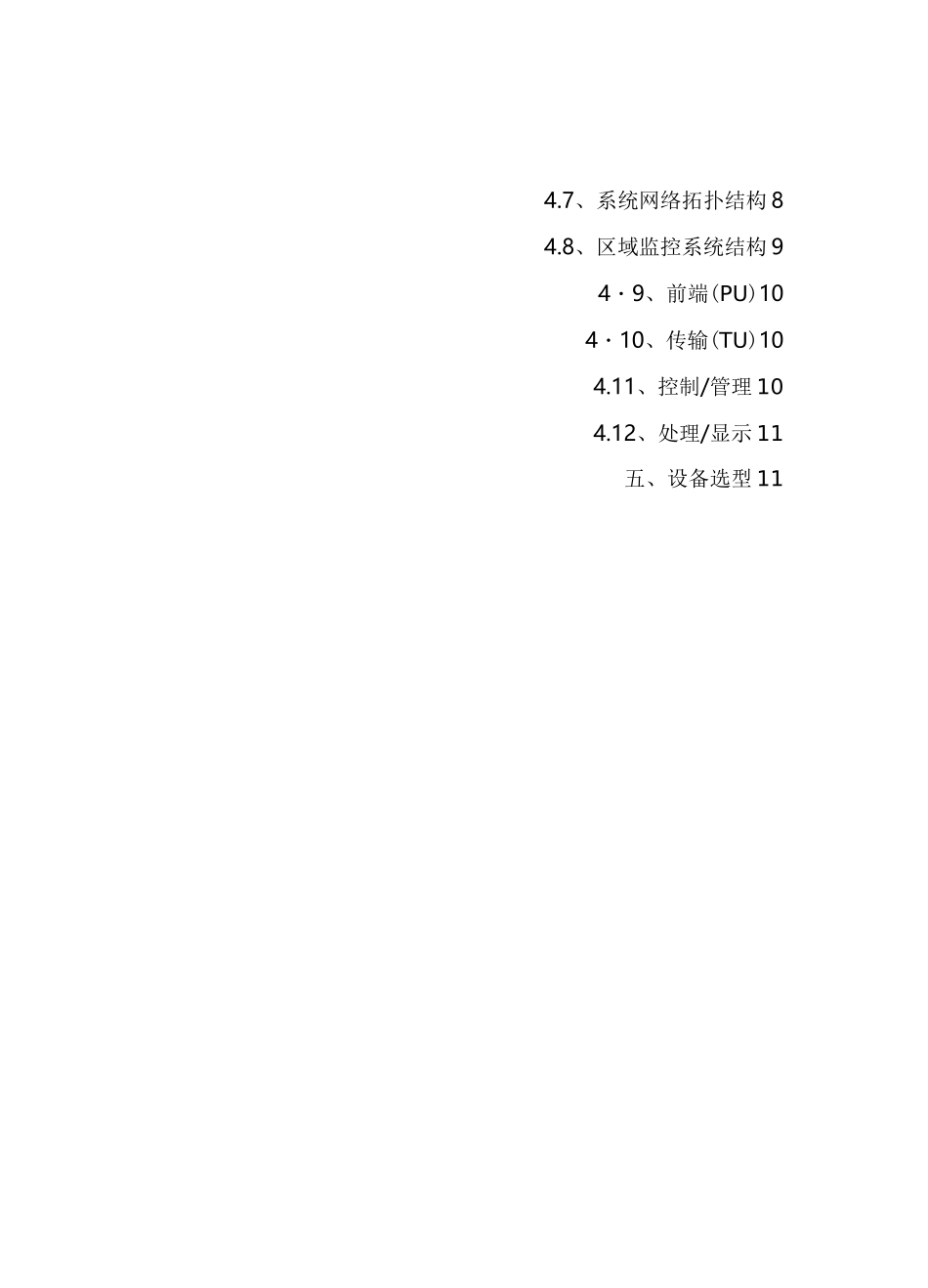

监控系统建设方案一、系统概述 3二、需求分析 3三、规范性引用文件 4四、系统方案设计 64.1、系统总体结构 64.2、系统结构拓扑图说明 74.3、监控资源 84.4、传输网络 84.5、监控中心错误!未定义书签。4.6、用户终端 84.7、系统网络拓扑结构 84.8、区域监控系统结构 94・9、前端(PU)104・10、传输(TU)104.11、控制/管理 104.12、处理/显示 11五、设备选型 11一、系统概述安防监控系统是应用光纤、同轴电缆、双绞线或微波在其闭合的环路内传输数据信号，并从摄像到图像显示和记录构成独立完整的系统。它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。同时报警系统设备对非法入侵进行报警，产生的报警型号并触发监控系统录像、记录。二、需求分析根据建筑工地项目特点，及整个系统的实际情况，我们对整个系统进行了详细的分析，总结出了建筑工地项目监控管理系统应具有如下的功能要求：1、本工程项目采用数字化网络视频监视方式实现。2、本工程项目具有良好的扩展性能，可以适应规模不断扩展的需要。监控系统的软、硬件采用模块化结构，具有灵活性及扩展性，以适应不同规模监控系统网络和不同数量监控对象的需要。3、本工程项目体现高科技的含量，体现安全防范的特殊性。4、本工程项目提供多点监控、远程监控，实时监控等丰富的监控方式。5、本工程项目中的所有前端摄像机均采用恒速球，后端网络视频传输采用视频编码器。6、本工程项目中的摄像机的视频、控制信号主要通过网络传输方式。7、本工程项目中的在各监控中心控制室内的每组操作台上设置控制终端，控制视频解码器显示系统的前端接入点。数字化监控系统的控制设优先级，根据需要分配监控画面给大屏幕监视器，并能做到每台大屏幕监视器实现 4 画面分割功能。8、本工程项目中的数字化监控系统录像采用视频服务器存储方式。9、本工程项目中的拥有不同权限级别的用户可以根据自己权限的不同，分别操作不同系统设备。10、本工程项目中的接受报警输入，报警响应触发云台及摄像机到报警位置，图像自动切换。三、规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研...
