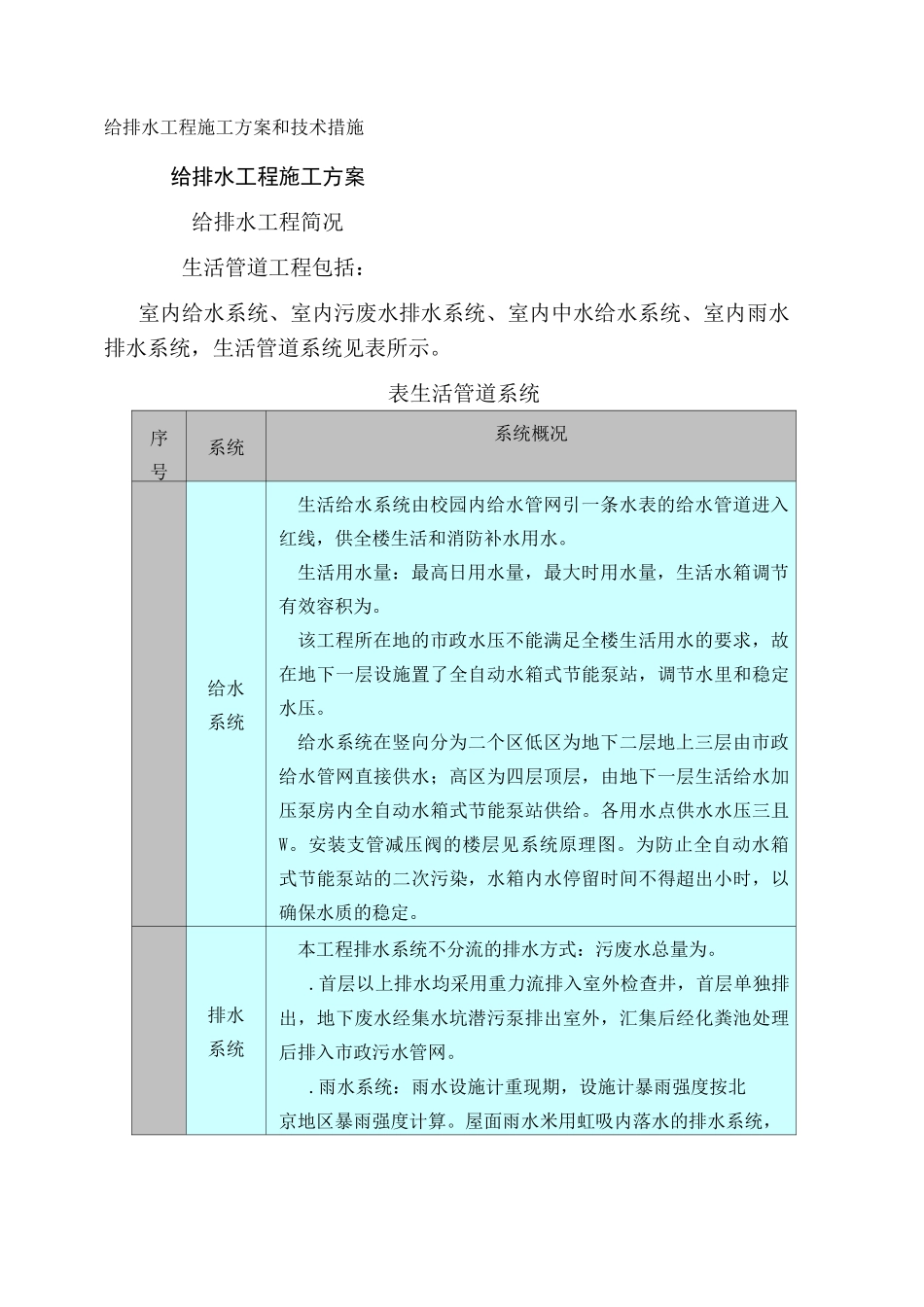

给排水工程施工方案和技术措施给排水工程施工方案给排水工程简况生活管道工程包括:室内给水系统、室内污废水排水系统、室内中水给水系统、室内雨水排水系统,生活管道系统见表所示。表生活管道系统序号系统系统概况给水系统生活给水系统由校园内给水管网引一条水表的给水管道进入红线,供全楼生活和消防补水用水。生活用水量:最高日用水量,最大时用水量,生活水箱调节有效容积为。该工程所在地的市政水压不能满足全楼生活用水的要求,故在地下一层设施置了全自动水箱式节能泵站,调节水里和稳定水压。给水系统在竖向分为二个区低区为地下二层地上三层由市政给水管网直接供水;高区为四层顶层,由地下一层生活给水加压泵房内全自动水箱式节能泵站供给。各用水点供水水压三且W。安装支管减压阀的楼层见系统原理图。为防止全自动水箱式节能泵站的二次污染,水箱内水停留时间不得超出小时,以确保水质的稳定。排水系统本工程排水系统不分流的排水方式:污废水总量为。.首层以上排水均采用重力流排入室外检查井,首层单独排出,地下废水经集水坑潜污泵排出室外,汇集后经化粪池处理后排入市政污水管网。.雨水系统:雨水设施计重现期,设施计暴雨强度按北京地区暴雨强度计算。屋面雨水米用虹吸内落水的排水系统,序号系统系统概况经虹吸雨水斗、雨水立管由一层排至室外绿地,做为雨水利用的一种方式。虹吸式雨水排出系统由专业厂商负责设施计施工调试并负责验收。地下室废水集水坑:均设施两台排水泵,互为备用,轮换工作。水泵启停由集水坑水位控制器控制。当水位达到启泵水位时,一台泵启动,当降至最低水位时停泵。如果水位继续上升至最高水位时,两台泵同时投入工作。当水位达到报警水位时,有音响及灯光向值班室报警。中水系统本工程中水系统的源水为市政中水,用于本楼冲厕用水、洗车、浇洒道路和绿地等。中水给水系统分两个区,分区同生活给水。开水系统办公部分开水系统均采用户内电开水器供给。消防给水系统包括:室外消火栓给水系统、室内消火栓给水系统、室内自动喷洒系统、灭火器配置设计。消防给水系统见表所示。表消防给水系统序号系统系统概况室外消火栓系统室外消防给水由建筑物周围的室外生活、消防合用管网解决。全院区从市政引一路管径入口,水表井加装倒流防止器以防止水回流。设有室外地下式消火栓,并有明显标志。本工程室外消火栓设有处室外消火栓及室外消防水泵接合器具体布置见图,均采用保温井盖。具体做法参图集:室外消火...
