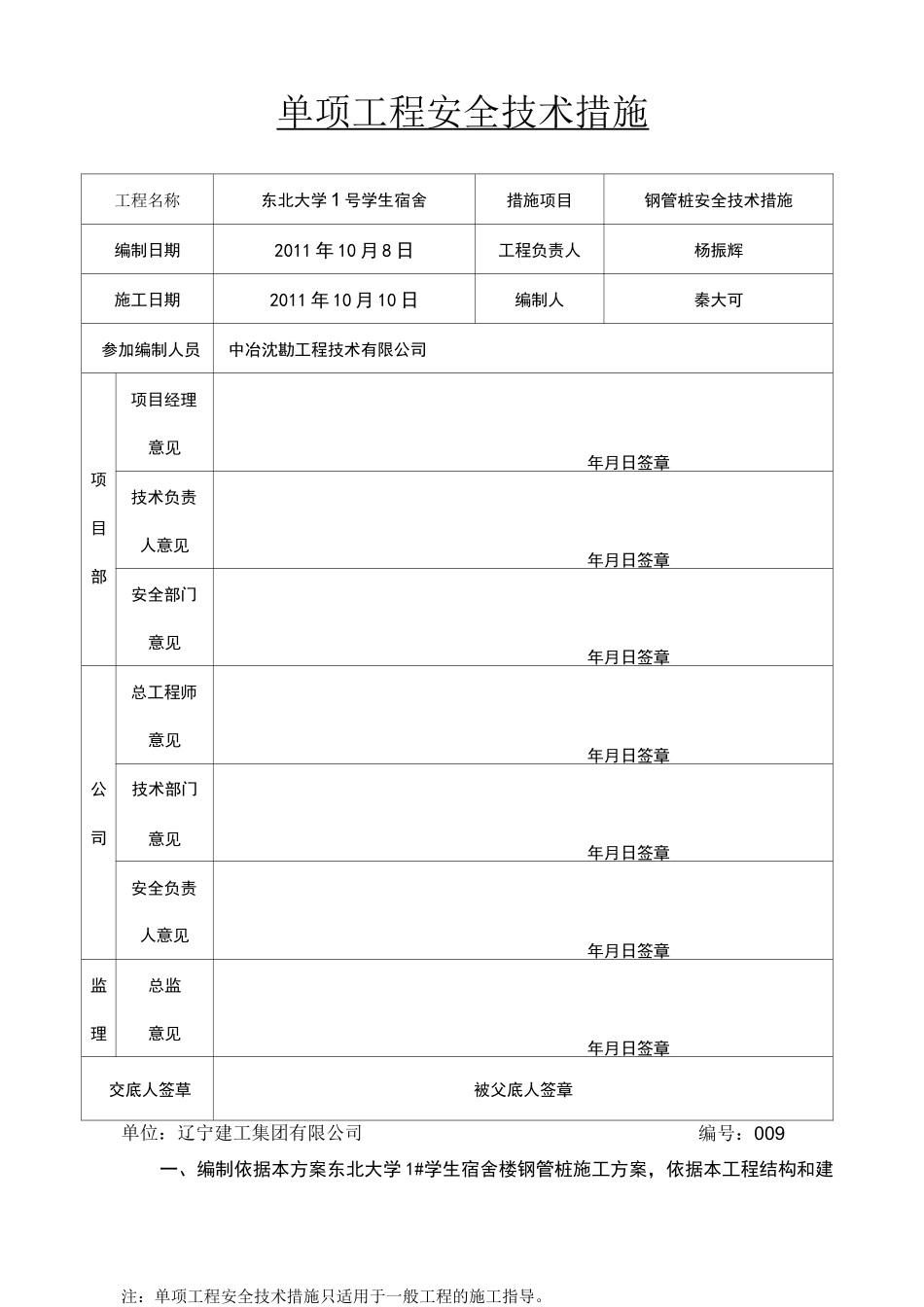

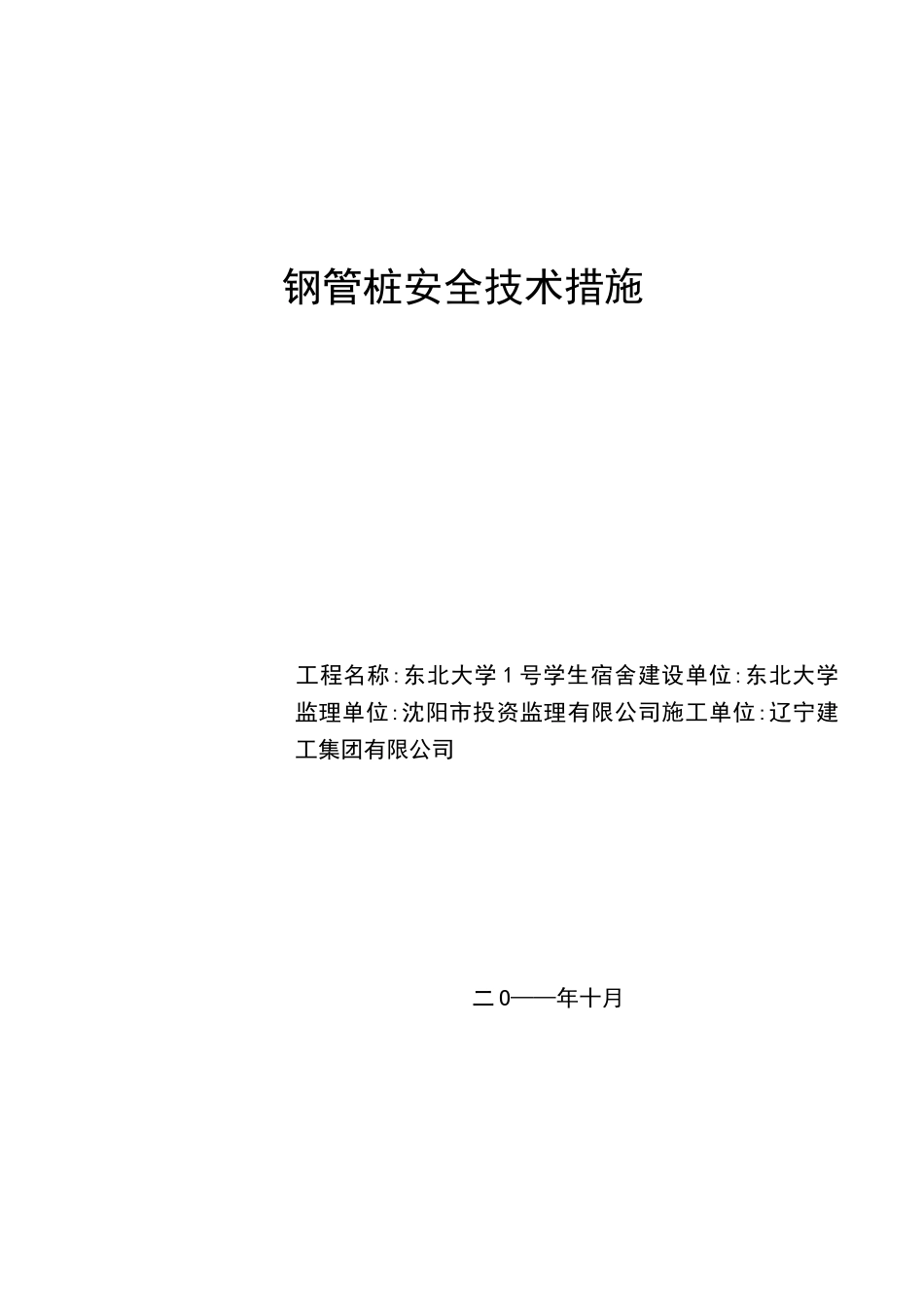

钢管桩安全技术措施工程名称:东北大学 1 号学生宿舍建设单位:东北大学监理单位:沈阳市投资监理有限公司施工单位:辽宁建工集团有限公司二 O——年十月单项工程安全技术措施 工程名称东北大学 1 号学生宿舍措施项目钢管桩安全技术措施编制日期2011 年 10 月 8 日工程负责人杨振辉施工日期2011 年 10 月 10 日编制人秦大可参加编制人员中冶沈勘工程技术有限公司项目部项目经理意见年月日签章技术负责人意见年月日签章安全部门意见年月日签章公司总工程师意见年月日签章技术部门意见年月日签章安全负责人意见年月日签章监理总监意见年月日签章交底人签草被父底人签章一、编制依据本方案东北大学 1#学生宿舍楼钢管桩施工方案,依据本工程结构和建单位:辽宁建工集团有限公司编号:009注:单项工程安全技术措施只适用于一般工程的施工指导。筑施工图、现场情况及本工程施工组织设计进行编制。二、建筑概况东北大学 1 号学生宿舍工程位于沈阳市和平区三巷 11 号,东北大学院内。建设单位为东北大学,设计单位为东北大学设计研究院有限公司。本工程为 6 层砖混结构,建筑面积为 18325.3m2,基础为钻孔压灌桩基础,地下室面积为地下 292.6m2,建筑高度为 20.55m,层高为 3.2m。平面设计型式为“E”字形本工程东北大学 1 号学生宿舍地下室部位正好与现场水池重合,水池 18m 长、14m宽、4.5m 深,并且四周是 240mm 厚钢筋混凝土墙及 400mm 厚钢筋混凝土底板,施工前必须将现有混凝土墙体及底板破碎。施工现场水池西边有一高压配电室,为避免影响配电室的正常工作,根据现场实际情况,经我公司技术人员与桩基公司技术人员商议后,一致同意对西侧边坡采用钢管桩进行处理,根据勘察单位提供的勘察报告及现场平面图,共设 106 根钢管桩,根据设计验算及桩基公司对沈阳地区钢管桩施工经验设计钢管桩桩长 9m,壁厚为 6mm。为了施工钢管桩必须将水池内回填土并与原始地面齐平,回填量大约 800m3。三、施工准备(1)认真核对设计条件,研究设计内容、设计要求等,做好施工队伍的技术交底、培训及安全教育等工作。(2) 做好施工场地的“三通一平”工作,做好材料堆放、设备安放等工作。(3) 做好机械设备、人员进场安排,并对主要设备进行检修调试工作。(4) 做好钢管桩的采购工作,并按国家相关规范规程,严把材料质量关。四、施工工艺流程钢管桩加固工程施工工艺流程如下:测方桩位线 T 吊运钢管桩 T 钻机就位 T 钢管桩施...
