风机安装施工与方案

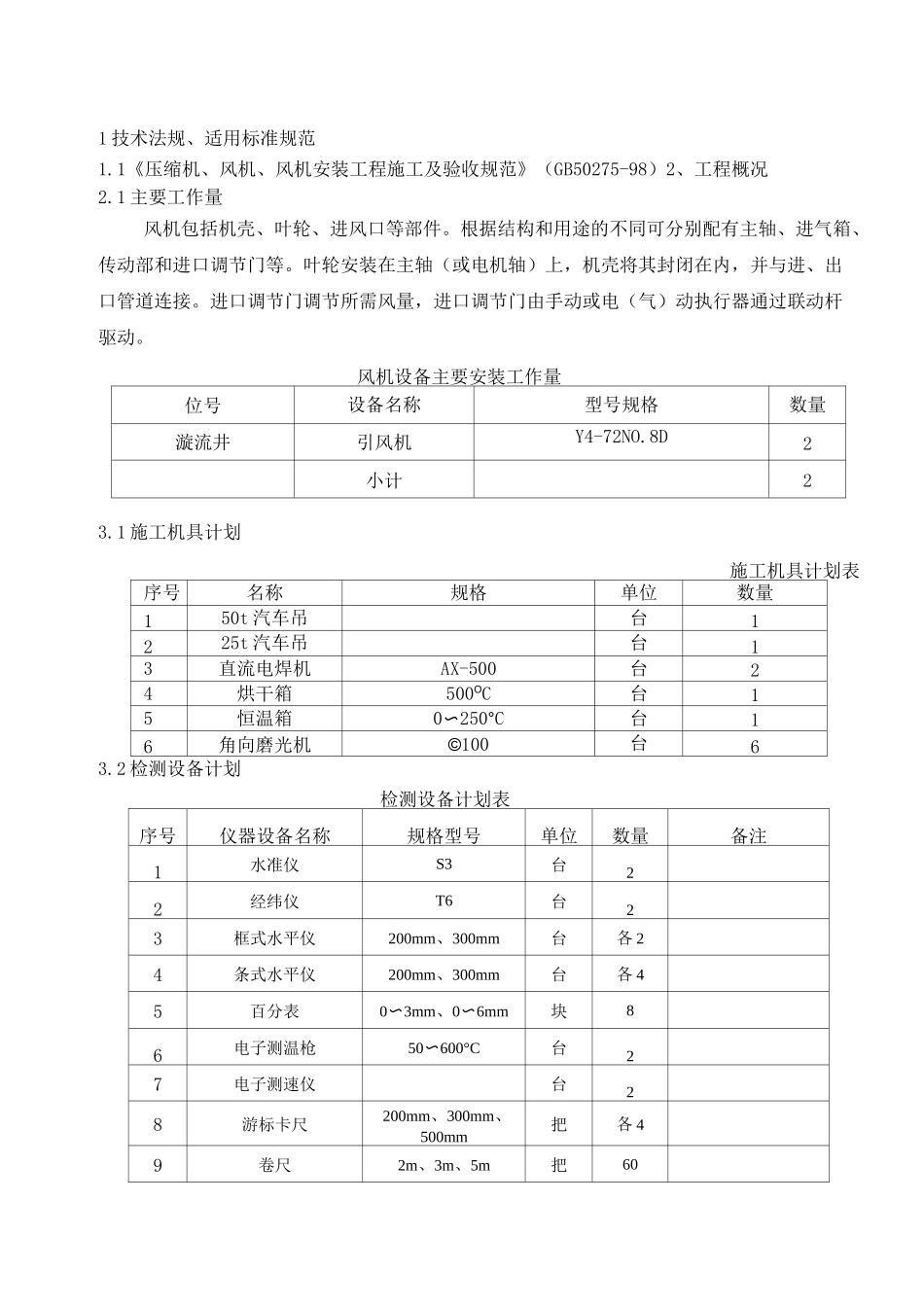

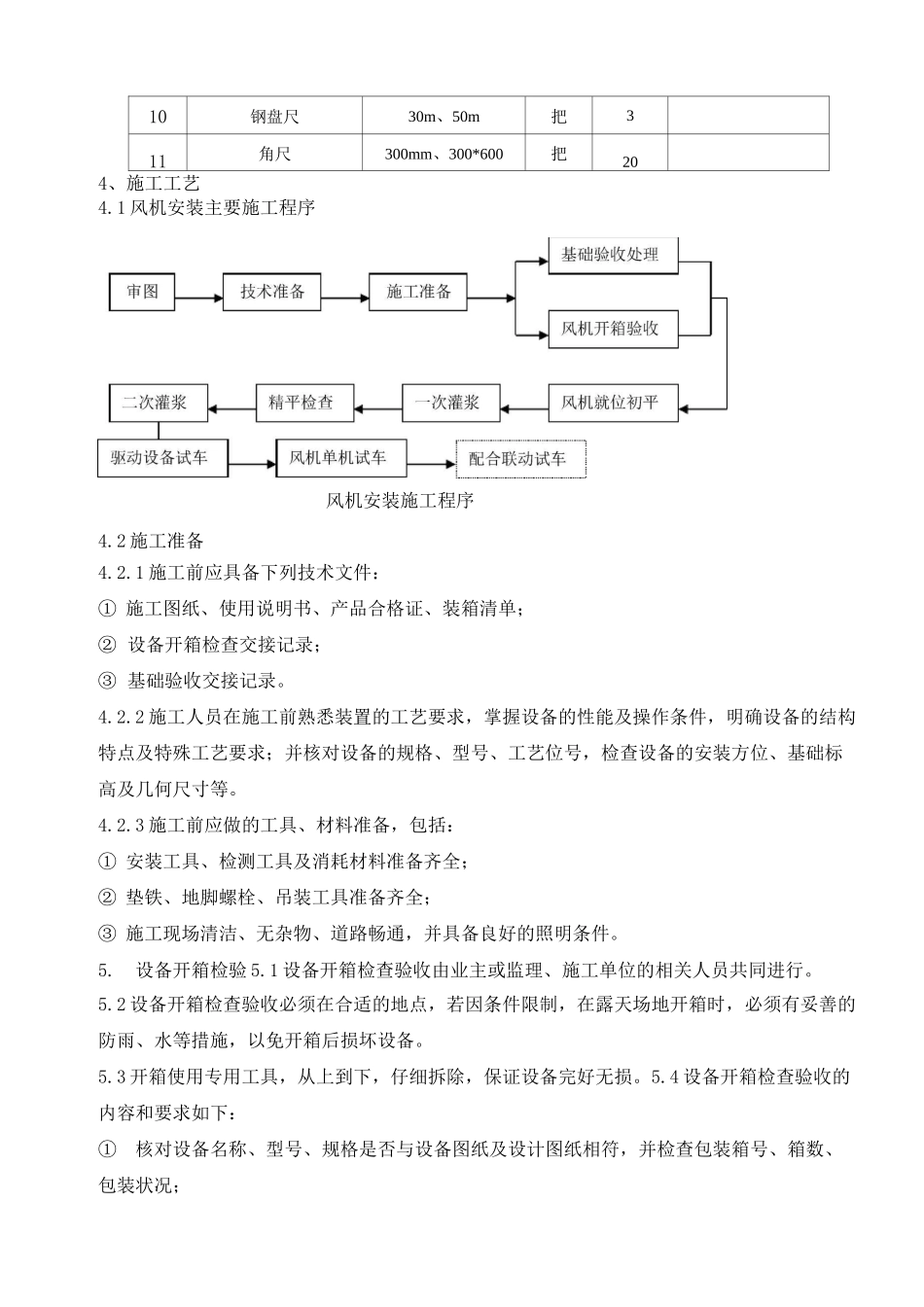

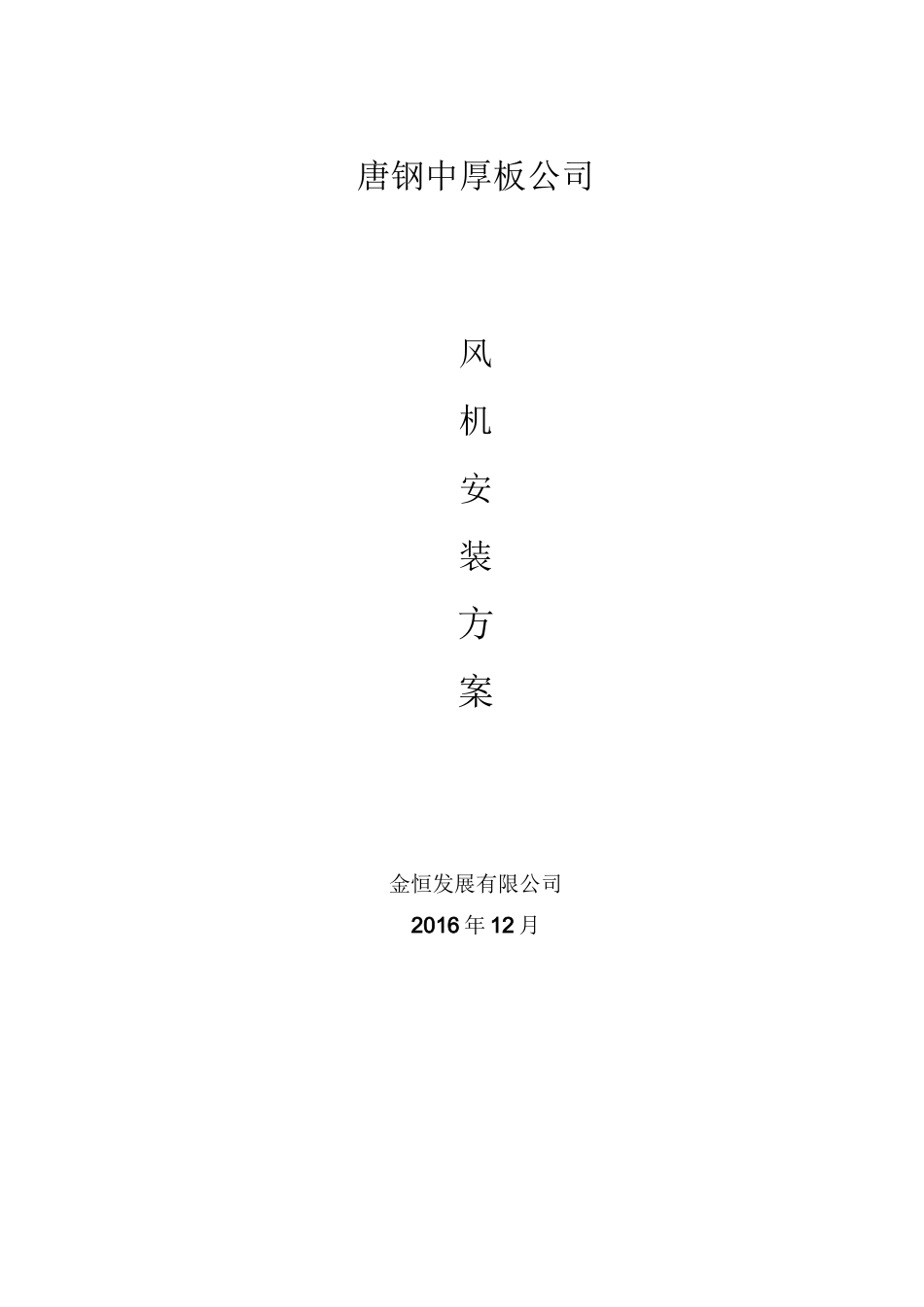

唐钢中厚板公司风机安装方案金恒发展有限公司2016 年 12 月1 技术法规、适用标准规范1.1《压缩机、风机、风机安装工程施工及验收规范》（GB50275-98）2、工程概况2.1 主要工作量风机包括机壳、叶轮、进风口等部件。根据结构和用途的不同可分别配有主轴、进气箱、传动部和进口调节门等。叶轮安装在主轴（或电机轴）上，机壳将其封闭在内，并与进、出口管道连接。进口调节门调节所需风量，进口调节门由手动或电（气）动执行器通过联动杆驱动。风机设备主要安装工作量位号设备名称型号规格数量漩流井引风机Y4-72NO.8D2小计23.1 施工机具计划施工机具计划表序号名称规格单位数量150t 汽车吊台1225t 汽车吊台13直流电焊机AX-500台24烘干箱500OC台15恒温箱0〜250°C台16角向磨光机©100台63.2 检测设备计划检测设备计划表序号仪器设备名称规格型号单位数量备注1水准仪S3台22经纬仪T6台23框式水平仪200mm、300mm台各 24条式水平仪200mm、300mm台各 45百分表0〜3mm、0〜6mm块86电子测温枪50〜600°C台27电子测速仪台28游标卡尺200mm、300mm、500mm把各 49卷尺2m、3m、5m把6010钢盘尺30m、50m把311角尺300mm、300*600把204、施工工艺4.1 风机安装主要施工程序风机安装施工程序4.2 施工准备4.2.1 施工前应具备下列技术文件：① 施工图纸、使用说明书、产品合格证、装箱清单；② 设备开箱检查交接记录；③ 基础验收交接记录。4.2.2 施工人员在施工前熟悉装置的工艺要求，掌握设备的性能及操作条件，明确设备的结构特点及特殊工艺要求；并核对设备的规格、型号、工艺位号，检查设备的安装方位、基础标高及几何尺寸等。4.2.3 施工前应做的工具、材料准备，包括：① 安装工具、检测工具及消耗材料准备齐全；② 垫铁、地脚螺栓、吊装工具准备齐全；③ 施工现场清洁、无杂物、道路畅通，并具备良好的照明条件。5.设备开箱检验 5.1 设备开箱检查验收由业主或监理、施工单位的相关人员共同进行。5.2 设备开箱检查验收必须在合适的地点，若因条件限制，在露天场地开箱时，必须有妥善的防雨、水等措施，以免开箱后损坏设备。5.3 开箱使用专用工具，从上到下，仔细拆除，保证设备完好无损。5.4 设备开箱检查验收的内容和要求如下：①核对设备名称、型号、规格是否与设备图纸及设计图纸相符，并检查包装箱号、箱数、包装状况；② 按装箱单检查随机资料、产品合格证、零部件及专用工具是否齐全，有无明显缺陷；③ 对设备的主体进行外观检查...
