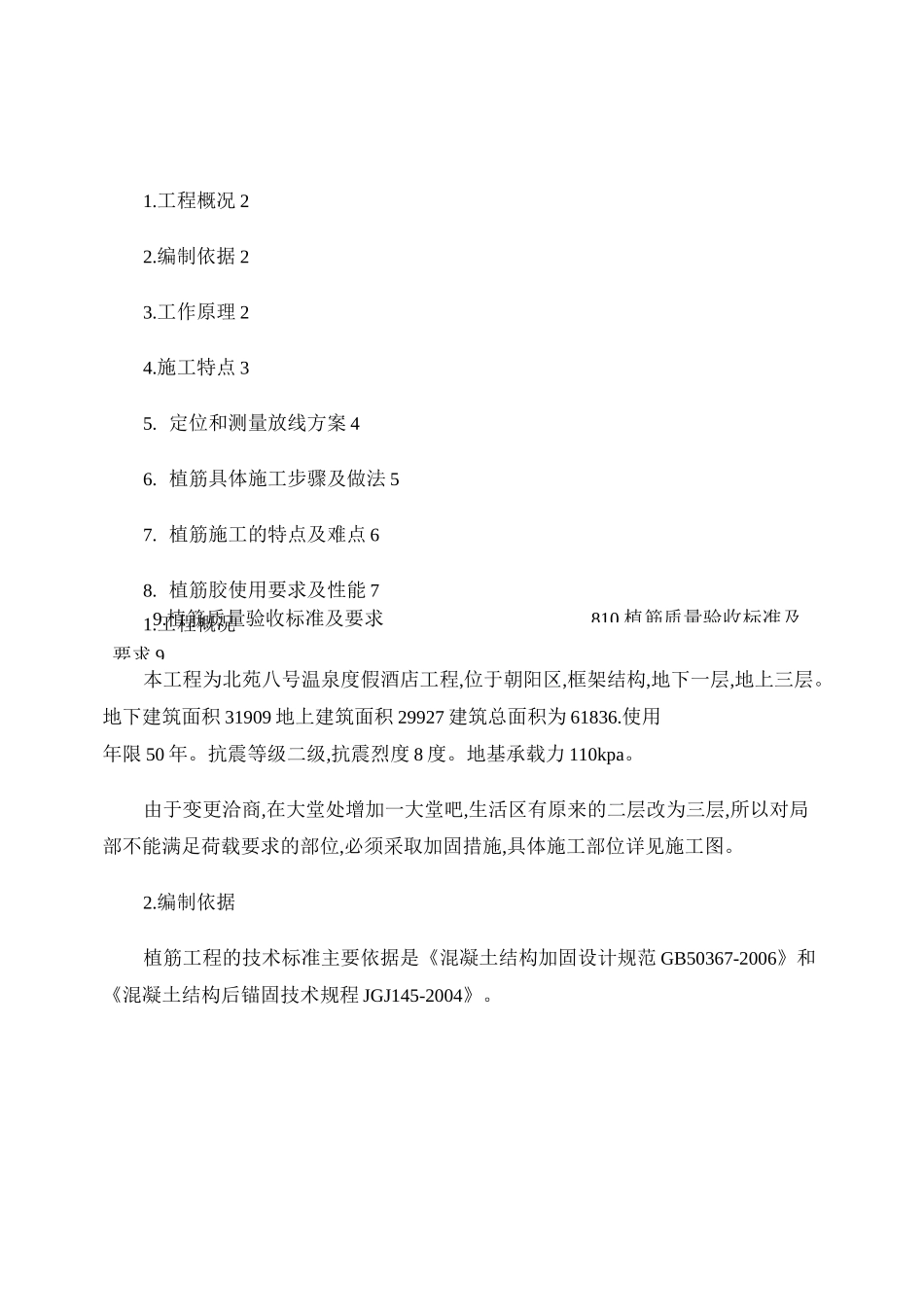

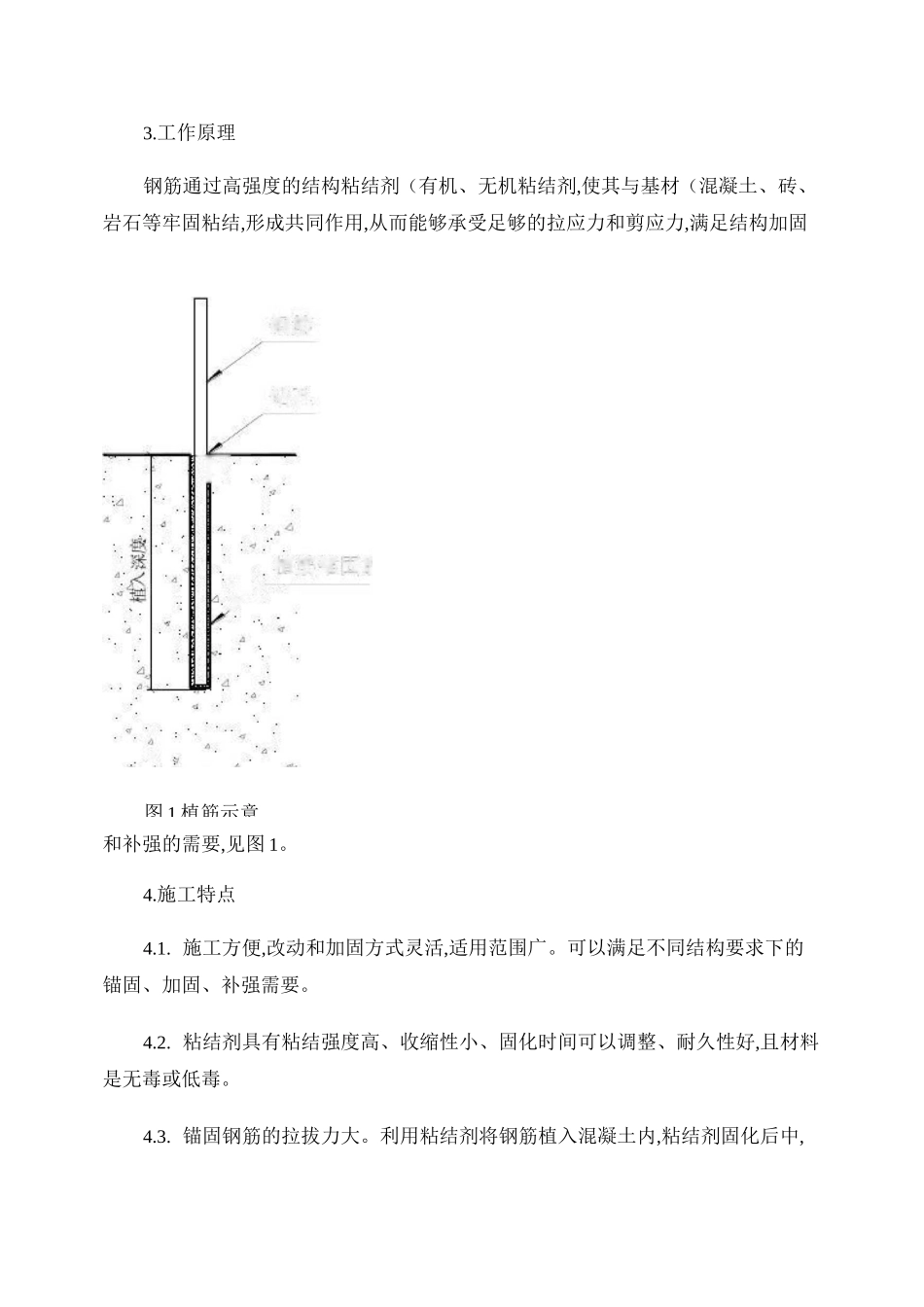

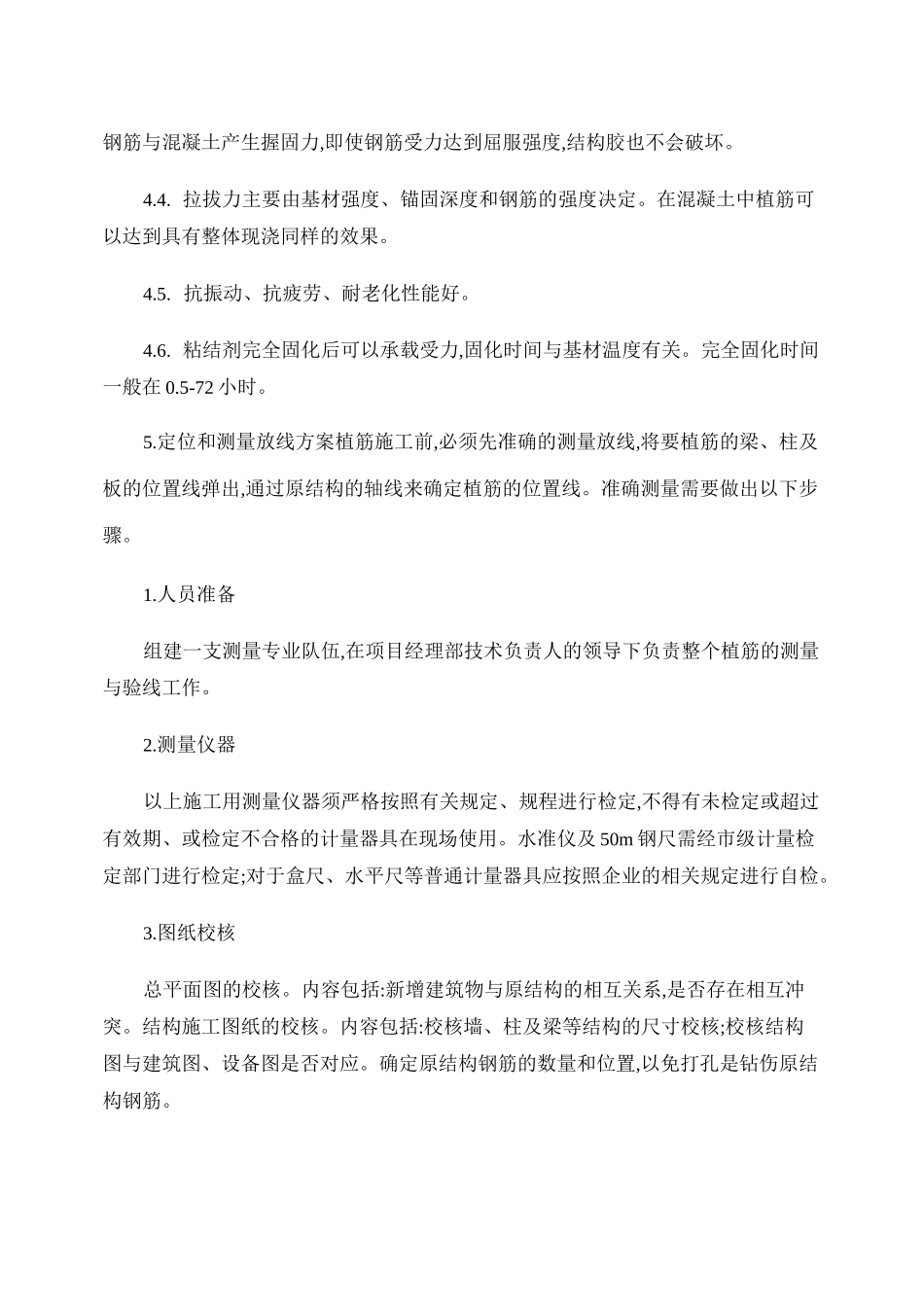

9.植筋质量验收标准及要求要求 9810.植筋质量验收标准及1.工程概况 22.编制依据 23.工作原理 24.施工特点 35. 定位和测量放线方案 46. 植筋具体施工步骤及做法 57. 植筋施工的特点及难点 68. 植筋胶使用要求及性能 71.工程概况本工程为北苑八号温泉度假酒店工程,位于朝阳区,框架结构,地下一层,地上三层。地下建筑面积 31909 地上建筑面积 29927 建筑总面积为 61836.使用年限 50 年。抗震等级二级,抗震烈度 8 度。地基承载力 110kpa。由于变更洽商,在大堂处增加一大堂吧,生活区有原来的二层改为三层,所以对局部不能满足荷载要求的部位,必须采取加固措施,具体施工部位详见施工图。2.编制依据植筋工程的技术标准主要依据是《混凝土结构加固设计规范 GB50367-2006》和《混凝土结构后锚固技术规程 JGJ145-2004》。钻TZ钢.植筋锚固Ji—图 1 植筋示意3.工作原理钢筋通过高强度的结构粘结剂（有机、无机粘结剂,使其与基材（混凝土、砖、岩石等牢固粘结,形成共同作用,从而能够承受足够的拉应力和剪应力,满足结构加固和补强的需要,见图 1。4.施工特点4.1. 施工方便,改动和加固方式灵活,适用范围广。可以满足不同结构要求下的锚固、加固、补强需要。4.2. 粘结剂具有粘结强度高、收缩性小、固化时间可以调整、耐久性好,且材料是无毒或低毒。4.3. 锚固钢筋的拉拔力大。利用粘结剂将钢筋植入混凝土内,粘结剂固化后中,钢筋与混凝土产生握固力,即使钢筋受力达到屈服强度,结构胶也不会破坏。4.4. 拉拔力主要由基材强度、锚固深度和钢筋的强度决定。在混凝土中植筋可以达到具有整体现浇同样的效果。4.5. 抗振动、抗疲劳、耐老化性能好。4.6. 粘结剂完全固化后可以承载受力,固化时间与基材温度有关。完全固化时间一般在 0.5-72 小时。5.定位和测量放线方案植筋施工前,必须先准确的测量放线,将要植筋的梁、柱及板的位置线弹出,通过原结构的轴线来确定植筋的位置线。准确测量需要做出以下步骤。1.人员准备组建一支测量专业队伍,在项目经理部技术负责人的领导下负责整个植筋的测量与验线工作。2.测量仪器以上施工用测量仪器须严格按照有关规定、规程进行检定,不得有未检定或超过有效期、或检定不合格的计量器具在现场使用。水准仪及 50m 钢尺需经市级计量检定部门进行检定;对于盒尺、水平尺等普通计量器具应按照企业的相关规定进行自检。3.图纸校核总平面图的校核。内容包括:新增建筑物与原结构的相互关系,是否存在相互冲突。结构...
