截流施工方案

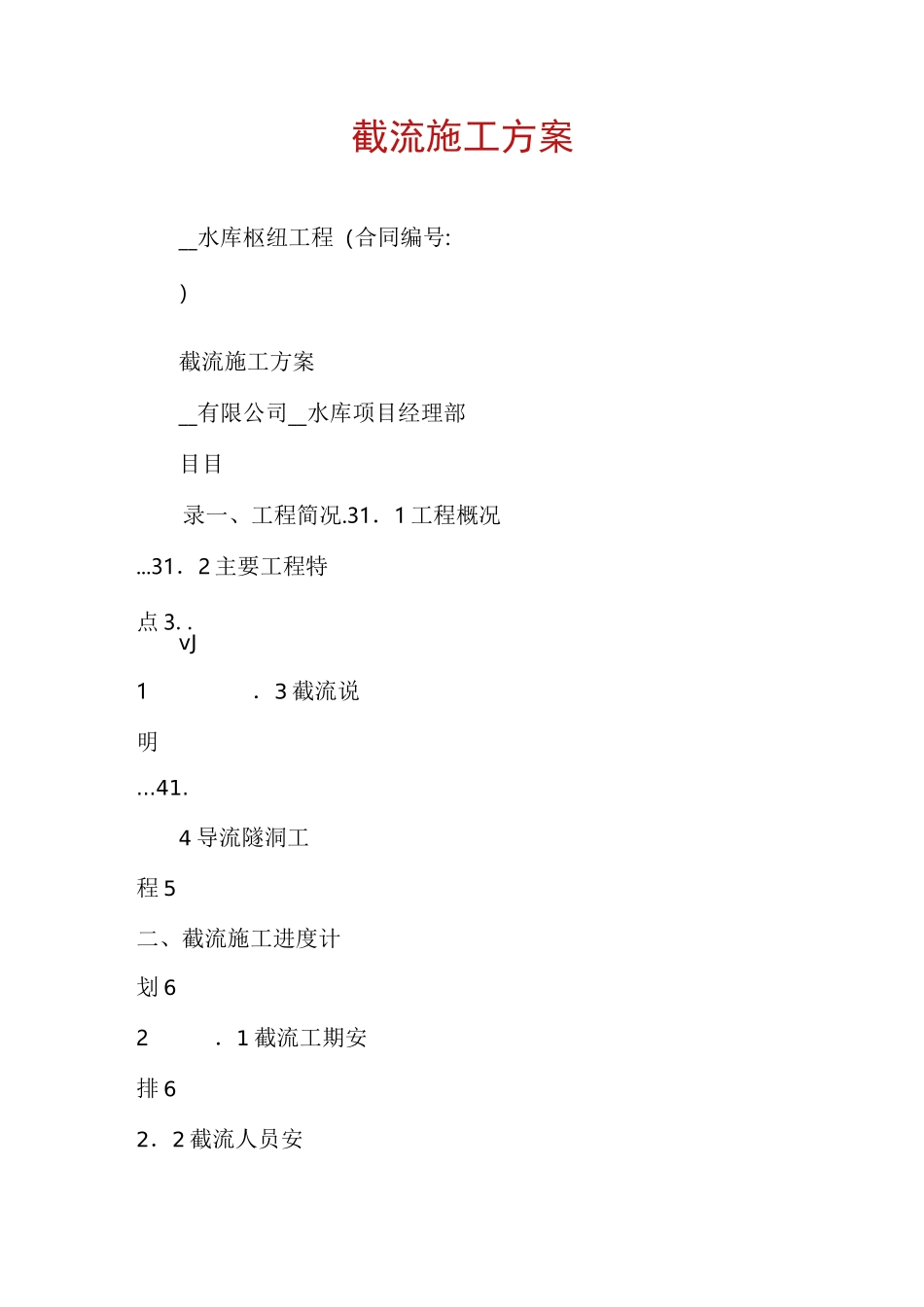

截流施工方案_第1页
1/10

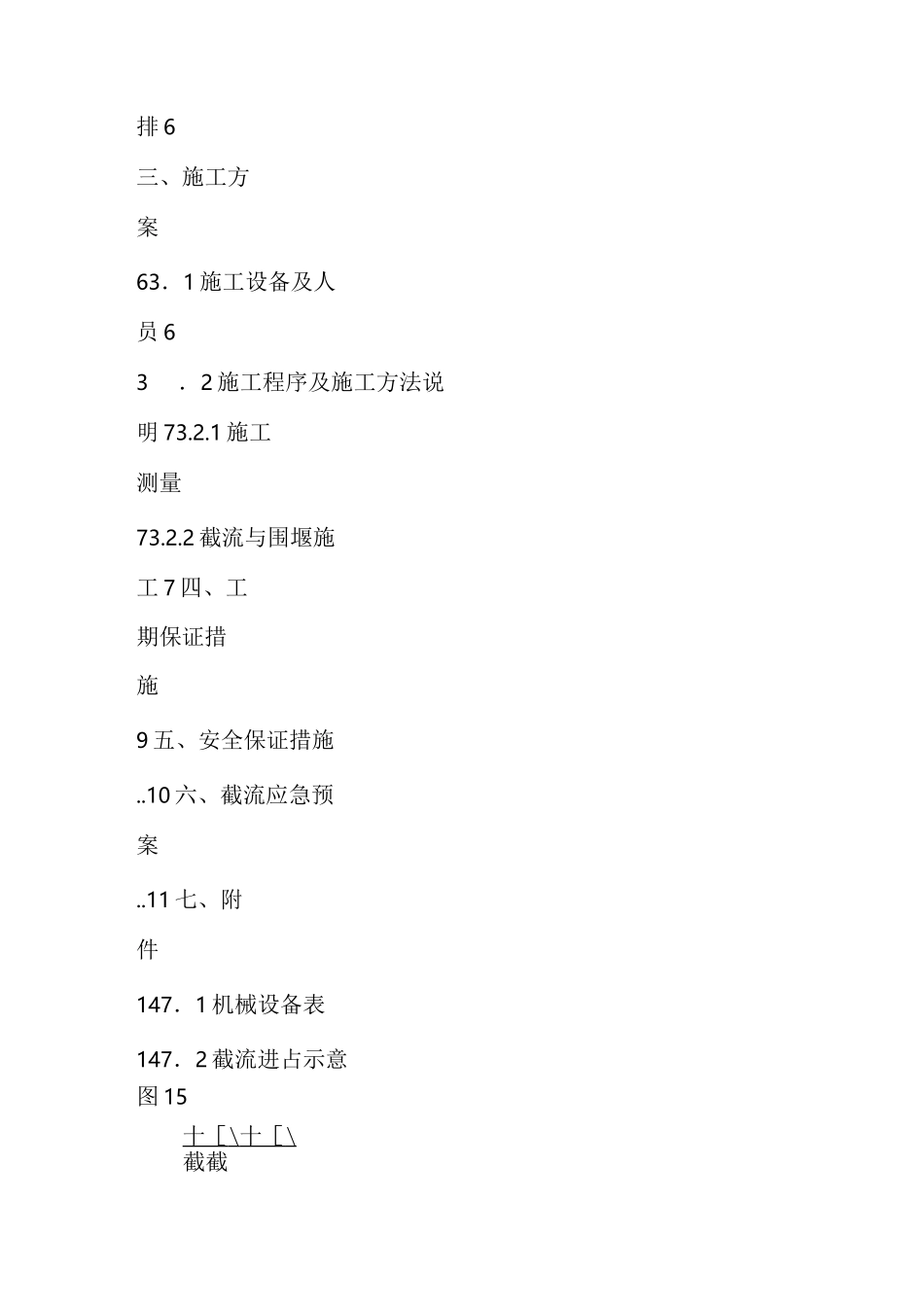

截流施工方案_第2页
2/10

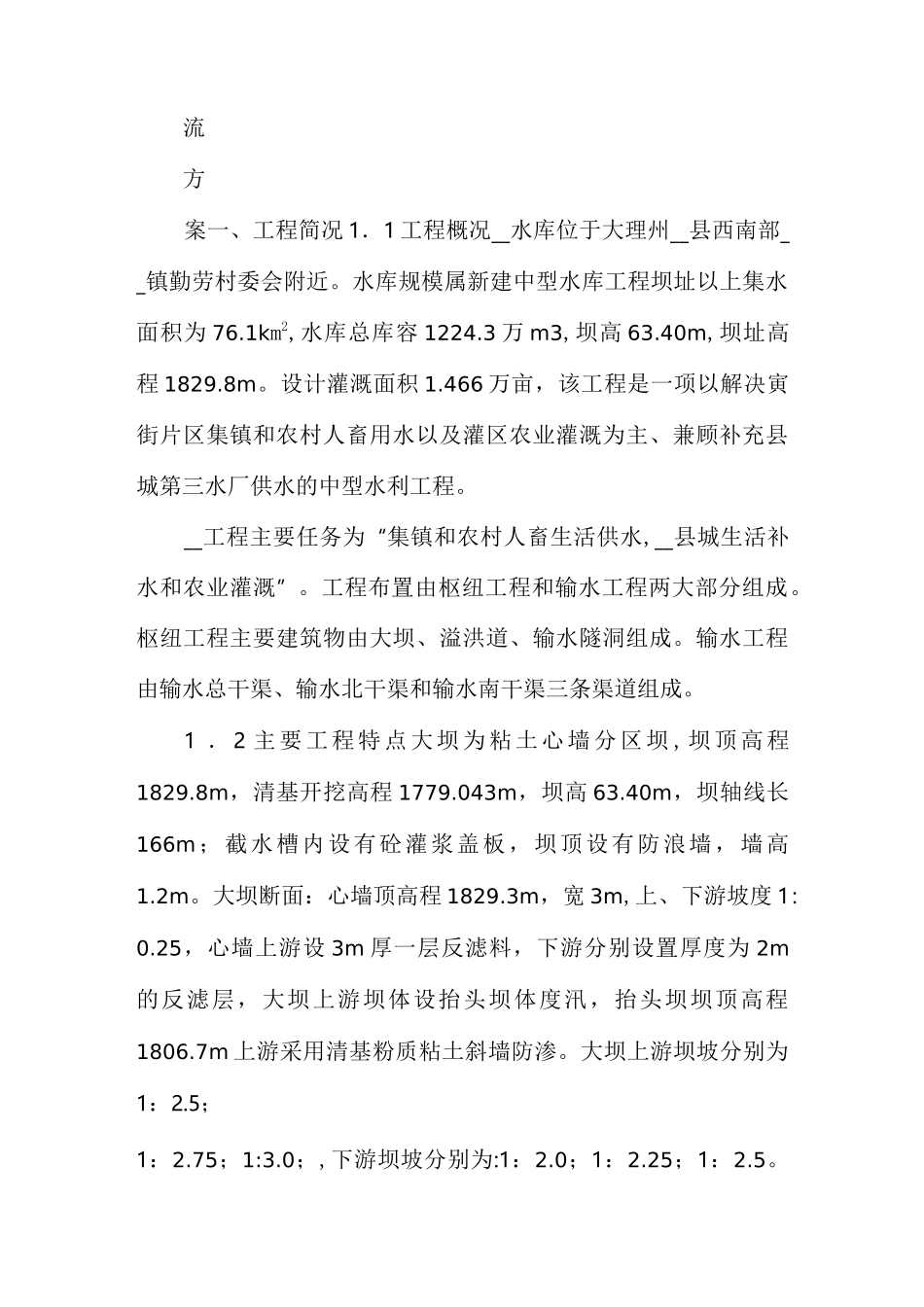

截流施工方案_第3页
3/10
截流施工方案__水库枢纽工程(合同编号:)截流施工方案__有限公司__水库项目经理部目目录一、工程简况.31.1 工程概况...31.2 主要工程特点 3..vJ1.3 截流说明...41.4 导流隧洞工程 5二、截流施工进度计划 62.1 截流工期安排 62.2 截流人员安排 6三、施工方案63.1 施工设备及人员 63.2 施工程序及施工方法说明 73.2.1 施工测量73.2.2 截流与围堰施工 7 四、工期保证措施9 五、安全保证措施..10 六、截流应急预案..11 七、附件147.1 机械设备表147.2 截流进占示意图 15十[ \ 十[ \ 截截流方案一、工程简况 1.1 工程概况__水库位于大理州__县西南部__镇勤劳村委会附近。水库规模属新建中型水库工程坝址以上集水面积为 76.1km2,水库总库容 1224.3 万 m3,坝高 63.40m,坝址高程 1829.8m。设计灌溉面积 1.466 万亩,该工程是一项以解决寅街片区集镇和农村人畜用水以及灌区农业灌溉为主、兼顾补充县城第三水厂供水的中型水利工程。__工程主要任务为“集镇和农村人畜生活供水,__县城生活补水和农业灌溉”。工程布置由枢纽工程和输水工程两大部分组成。枢纽工程主要建筑物由大坝、溢洪道、输水隧洞组成。输水工程由输水总干渠、输水北干渠和输水南干渠三条渠道组成。1 . 2 主 要 工 程 特 点 大 坝 为 粘 土 心 墙 分 区 坝 , 坝 顶 高 程1829.8m,清基开挖高程 1779.043m,坝高 63.40m,坝轴线长166m;截水槽内设有砼灌浆盖板,坝顶设有防浪墙,墙高1.2m。大坝断面:心墙顶高程 1829.3m,宽 3m,上、下游坡度 1:0.25,心墙上游设 3m 厚一层反滤料,下游分别设置厚度为 2m的反滤层,大坝上游坝体设抬头坝体度汛,抬头坝坝顶高程1806.7m 上游采用清基粉质粘土斜墙防渗。大坝上游坝坡分别为1:2.5;1:2.75;1:3.0;,下游坝坡分别为:1:2.0;1:2.25;1:2.5。坝顶宽 8m。1.3 截流说明根据中华人民共和国国家标准《水利水电工程等级划分及洪水标准》(SL252—2000)规范规定,本工程为 III 等中型工程,主要永久建筑物按三级标准设计,次要建筑物按四级标准设计,导流临时建筑物按五级标准设计。枯期:按 10 年一遇枯期洪水标准设计,相应洪峰流量为 55.2m3/s。经调节计算,枯期 P=10% 时 , 最 高 洪 水 位 1790.49m , 枯 期 围 堰 顶 高 程1791.3m。1.3.1 截流子堰截流子堰设计清基高程为 1782.90m 即高压旋喷顶界,为保证防渗效果实际清基...
