管沟土方开挖专项施工方案 (1)

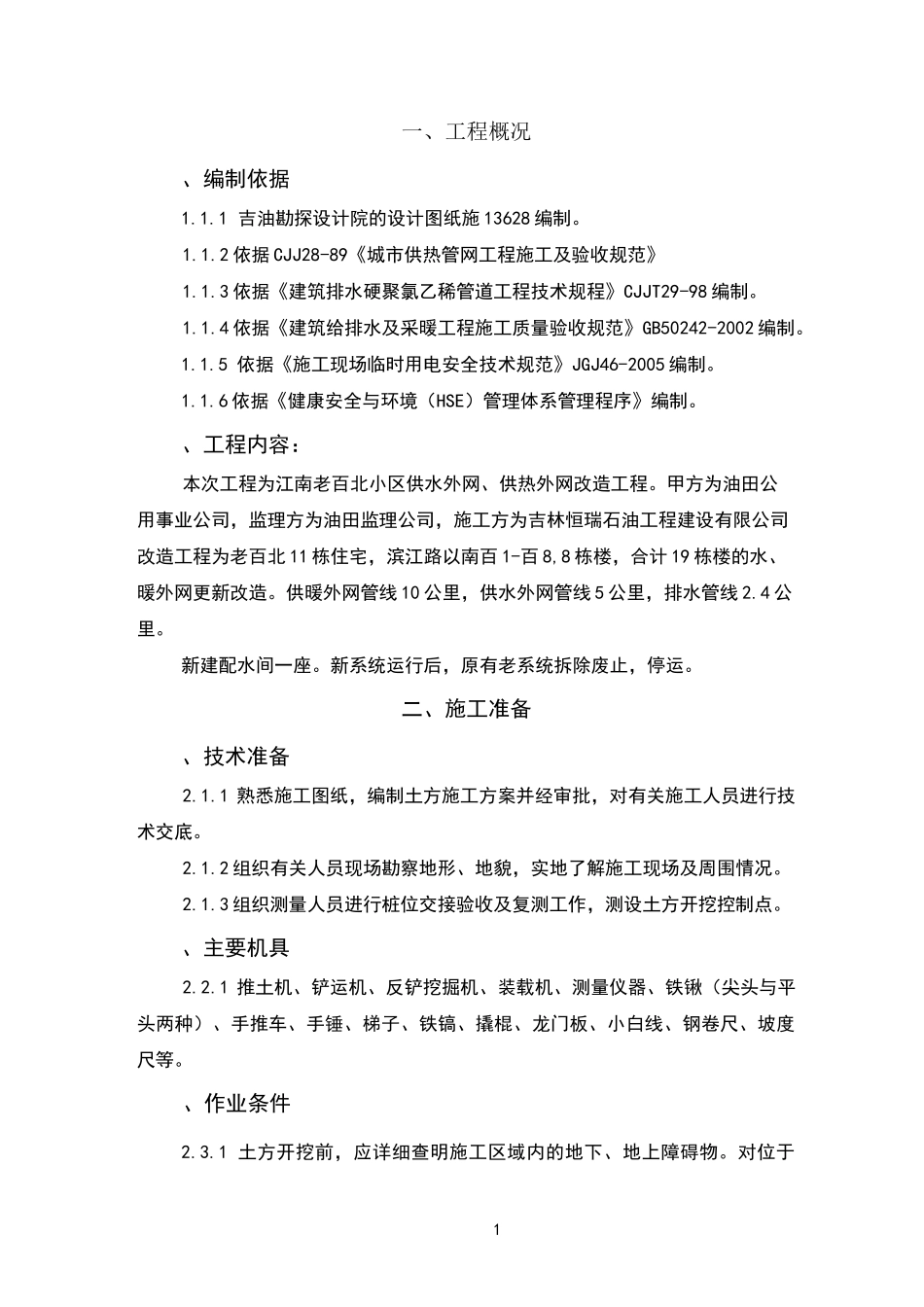

1一、工程概况、编制依据1.1.1 吉油勘探设计院的设计图纸施 13628 编制。1.1.2 依据 CJJ28-89《城市供热管网工程施工及验收规范》1.1.3 依据《建筑排水硬聚氯乙稀管道工程技术规程》CJJT29-98 编制。1.1.4 依据《建筑给排水及采暖工程施工质量验收规范》GB50242-2002 编制。1.1.5 依据《施工现场临时用电安全技术规范》JGJ46-2005 编制。1.1.6 依据《健康安全与环境（HSE）管理体系管理程序》编制。、工程内容：本次工程为江南老百北小区供水外网、供热外网改造工程。甲方为油田公用事业公司，监理方为油田监理公司，施工方为吉林恒瑞石油工程建设有限公司改造工程为老百北 11 栋住宅，滨江路以南百 1-百 8,8 栋楼，合计 19 栋楼的水、暖外网更新改造。供暖外网管线 10 公里，供水外网管线 5 公里，排水管线 2.4 公里。新建配水间一座。新系统运行后，原有老系统拆除废止，停运。二、施工准备、技术准备2.1.1 熟悉施工图纸，编制土方施工方案并经审批，对有关施工人员进行技术交底。2.1.2 组织有关人员现场勘察地形、地貌，实地了解施工现场及周围情况。2.1.3 组织测量人员进行桩位交接验收及复测工作，测设土方开挖控制点。、主要机具2.2.1 推土机、铲运机、反铲挖掘机、装载机、测量仪器、铁锹（尖头与平头两种）、手推车、手锤、梯子、铁镐、撬棍、龙门板、小白线、钢卷尺、坡度尺等。、作业条件2.3.1 土方开挖前，应详细查明施工区域内的地下、地上障碍物。对位于2管沟内的管线和相距较近的地上、地下障碍物已按拆、改或加固方案处理完毕2.3.2 根据给定的控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。2.3.3 夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止挖错或超挖。2.3.4 施工机械进入现场所经过的道路、卸车设施等，应事先经过检查，必要时要做好加固或加宽等准备工作。2.3.5 在机械无法作业的部位，修整边坡坡度以及清理槽底等均应配备人工进行。2.3.6 当开挖深度范围内遇有地下水时，应根据当地工程地质资料采取措施降低地下水位。一般应降至开挖面以下 0.5m,然后才能进行土方开挖。做好施工场地防洪排水工作，全面规划场地，平整各部分标高，保证施工场地排水通畅不积水,场地周围设置必要的截水沟、排水沟。2.3.7 选择土方机械,应根据施工区域的地形与作...
