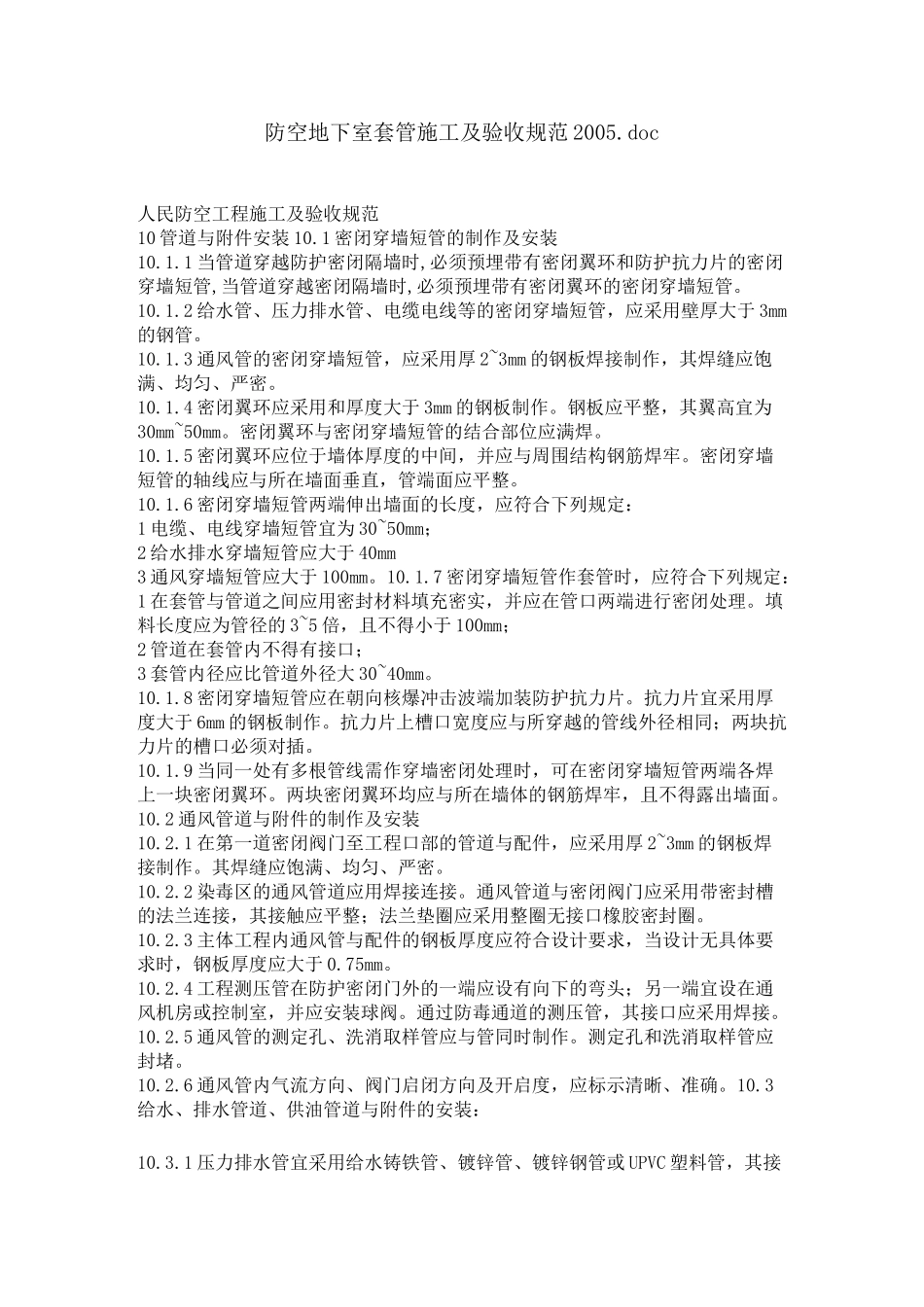

防空地下室套管施工及验收规范 2005.doc人民防空工程施工及验收规范10 管道与附件安装 10.1 密闭穿墙短管的制作及安装10.1.1 当管道穿越防护密闭隔墙时,必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管,当管道穿越密闭隔墙时,必须预埋带有密闭翼环的密闭穿墙短管。10.1.2 给水管、压力排水管、电缆电线等的密闭穿墙短管，应采用壁厚大于 3mm的钢管。10.1.3 通风管的密闭穿墙短管，应采用厚 2~3mm 的钢板焊接制作，其焊缝应饱满、均匀、严密。10.1.4 密闭翼环应采用和厚度大于 3mm 的钢板制作。钢板应平整，其翼高宜为30mm~50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。10.1.5 密闭翼环应位于墙体厚度的中间，并应与周围结构钢筋焊牢。密闭穿墙短管的轴线应与所在墙面垂直，管端面应平整。10.1.6 密闭穿墙短管两端伸出墙面的长度，应符合下列规定：1 电缆、电线穿墙短管宜为 30~50mm；2 给水排水穿墙短管应大于 40mm3 通风穿墙短管应大于 100mm。10.1.7 密闭穿墙短管作套管时，应符合下列规定：1 在套管与管道之间应用密封材料填充密实，并应在管口两端进行密闭处理。填料长度应为管径的 3~5 倍，且不得小于 100mm；2 管道在套管内不得有接口；3 套管内径应比管道外径大 30~40mm。10.1.8 密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片。抗力片宜采用厚度大于 6mm 的钢板制作。抗力片上槽口宽度应与所穿越的管线外径相同；两块抗力片的槽口必须对插。10.1.9 当同一处有多根管线需作穿墙密闭处理时，可在密闭穿墙短管两端各焊上一块密闭翼环。两块密闭翼环均应与所在墙体的钢筋焊牢，且不得露出墙面。10.2 通风管道与附件的制作及安装10.2.1 在第一道密闭阀门至工程口部的管道与配件，应采用厚 2~3mm 的钢板焊接制作。其焊缝应饱满、均匀、严密。10.2.2 染毒区的通风管道应用焊接连接。通风管道与密闭阀门应采用带密封槽的法兰连接，其接触应平整；法兰垫圈应采用整圈无接口橡胶密封圈。10.2.3 主体工程内通风管与配件的钢板厚度应符合设计要求，当设计无具体要求时，钢板厚度应大于 0.75mm。10.2.4 工程测压管在防护密闭门外的一端应设有向下的弯头；另一端宜设在通风机房或控制室，并应安装球阀。通过防毒通道的测压管，其接口应采用焊接。10.2.5 通风管的测定孔、洗消取样管应与管同时制作。测定孔和洗消取样管应封堵。10.2.6 通风管内气流方向、阀门启闭方向及开启度，应标示清晰、准确。10.3...
