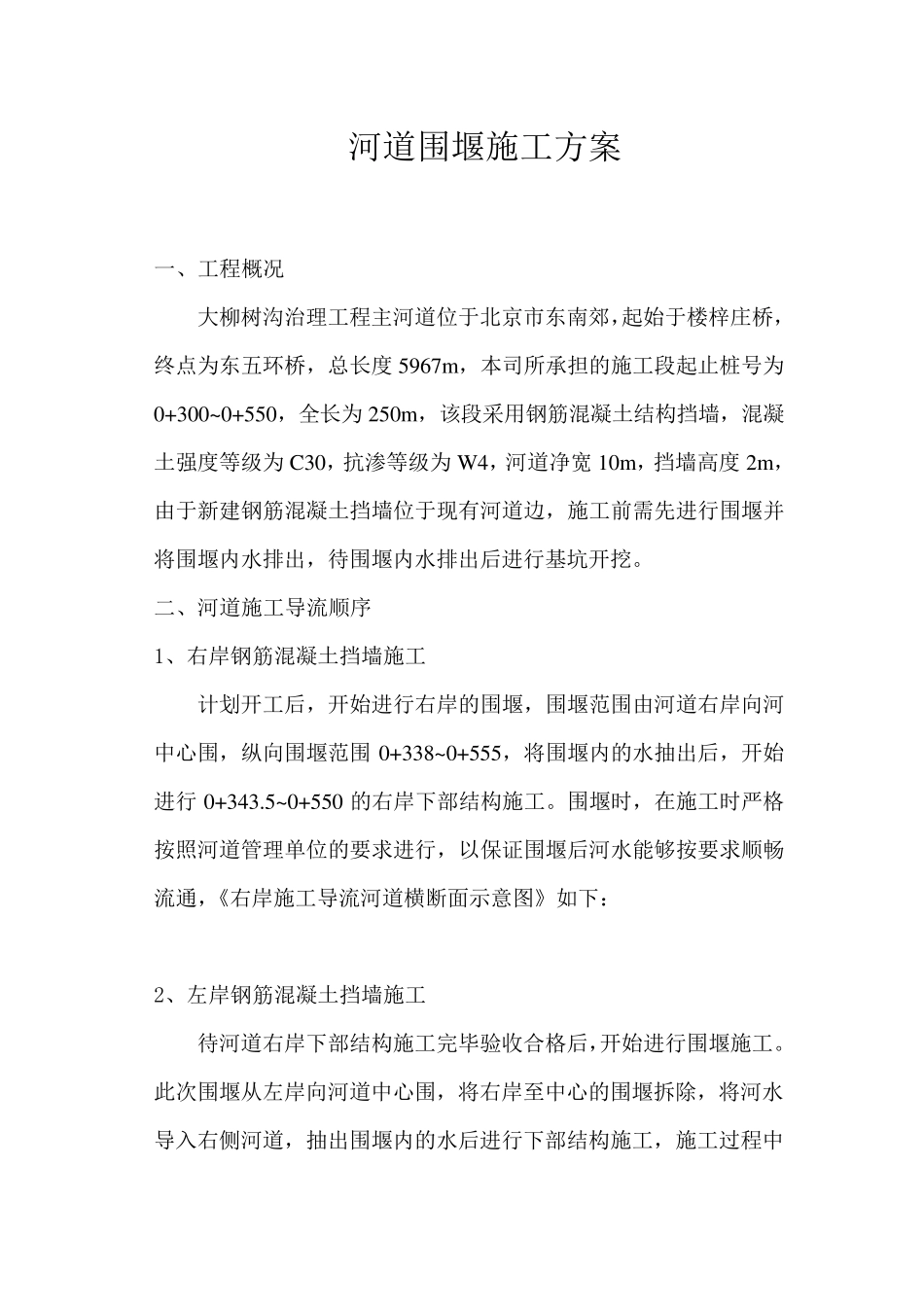

河道围堰施工方案 一、工程概况 大柳树沟治理工程主河道位于北京市东南郊,起始于楼梓庄桥,终点为东五环桥,总长度 5967m,本司所承担的施工段起止桩号为0+300~0+550,全长为 250m,该段采用钢筋混凝土结构挡墙,混凝土强度等级为 C30,抗渗等级为 W4,河道净宽 10m,挡墙高度 2m,由于新建钢筋混凝土挡墙位于现有河道边,施工前需先进行围堰并将围堰内水排出,待围堰内水排出后进行基坑开挖。 二、河道施工导流顺序 1、右岸钢筋混凝土挡墙施工 计划开工后,开始进行右岸的围堰,围堰范围由河道右岸向河中心围,纵向围堰范围0+338~0+555,将围堰内的水抽出后,开始进行 0+343.5~0+550 的右岸下部结构施工。围堰时,在施工时严格按照河道管理单位的要求进行,以保证围堰后河水能够按要求顺畅流通,《右岸施工导流河道横断面示意图》如下: 2、左岸钢筋混凝土挡墙施工 待河道右岸下部结构施工完毕验收合格后,开始进行围堰施工。此次围堰从左岸向河道中心围,将右岸至中心的围堰拆除,将河水导入右侧河道,抽出围堰内的水后进行下部结构施工,施工过程中 通 过 合 理 的 计 划 安 排 , 确 保 能 按 时 清 除 围 堰 , 恢 复 河 道 ,《 左 岸 施 工导 流 河 道 横 断 面 示 意 图 》 如 下 : 三 、 围 堰 施 工 方 案 1、 围 堰 施 工 A、 根 据 我 方 对 现 况 调 查 情 况 , 经 研 究 决 定 , 河 道 内 围 堰 采 用中 间 填 土 , 外 侧 加 土 袋 的 围 堰 方 法 。 B、 计 划 开 工 后 , 先 将 河 床 底 上 的 石 块 、 淤 泥 等 杂 物 清 除 干 净 ,再 在 河 道 内 采 用 粘 性 土 或 砂 夹 粘 土 进 行 填 筑 , 填 土 外 侧 堆 码 两 层 土袋 , 土 袋 间 放 置 一 层 彩 条 布 。 两 次 围 堰 的 总 长 为 237 米 , 高 1.2 米 ,高 于 现 况 水 面 0.5 米 , 边 坡 为 1:1。 围 堰 土 方 量 为 683 方 。 C、 围 堰 时 , 当 填 土 超 过 现 况 水 面 后 , 每 填 筑 起 20cm 碾 压 一 次 ,逐 层 压 实 至 距 围 堰 顶部, 压 实 度保 证达到95%。 堆 码 的 土 袋 的 上 下层 和内 外 层 互相交错, 码 放 密实 平整。 在 土 袋 与填 土 ...
