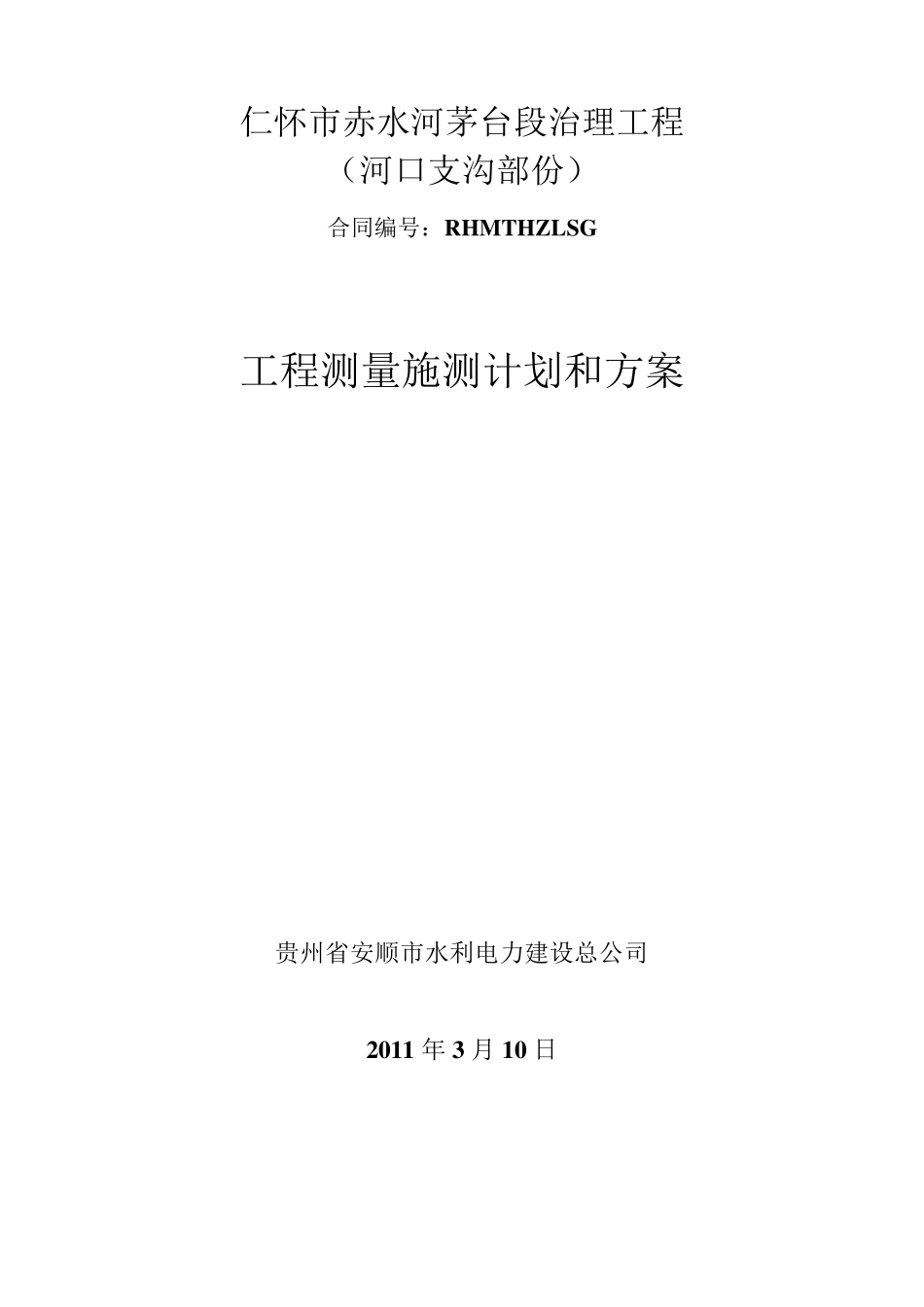

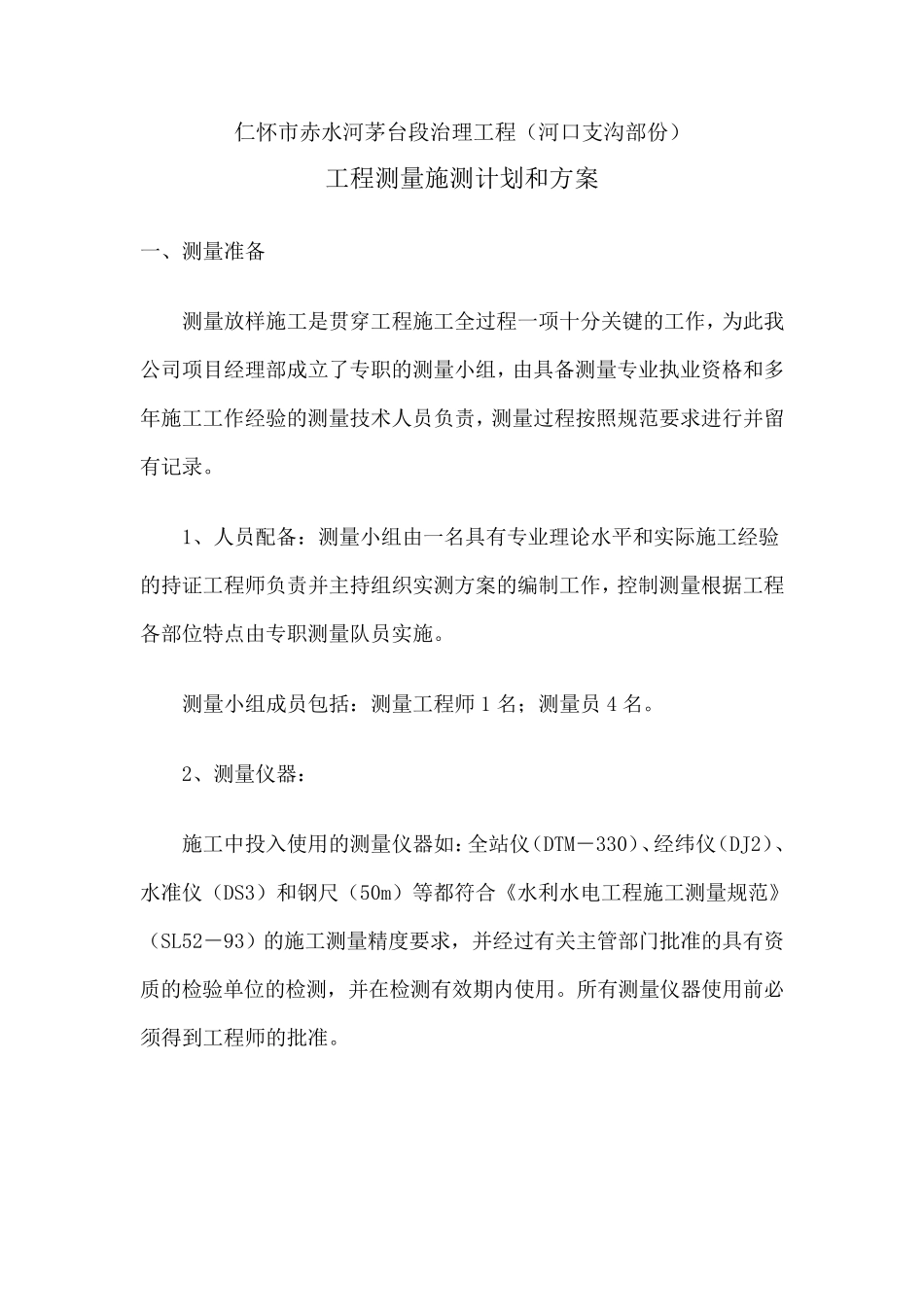

仁怀市赤水河茅台段治理工程 （河口支沟部份） 合同编号：RHMTHZLSG 工程测量施测计划和方案 贵州省安顺市水利电力建设总公司 2011 年 3 月 10 日 仁怀市赤水河茅台段治理工程（河口支沟部份） 工程测量施测计划和方案 一、测量准备 测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。 1、人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。 测量小组成员包括：测量工程师 1 名；测量员 4 名。 2、测量仪器： 施工中投入使用的测量仪器如：全站仪（DTM－330）、经纬仪（DJ2）、水准仪（DS3）和钢尺（50m）等都符合《水利水电工程施工测量规范》（SL52－93）的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。所有测量仪器使用前必须得到工程师的批准。 本工程投入的主要测量设备 编号 设备名称 规格型号 单位 数量 完好状况 备注 1 全站仪 DTM-330 台 1 完好 证件齐全 2 经纬仪 TD J2 台 1 完好 证件齐全 3 水准仪 DS3 台 1 完好 证件齐全 4 钢尺 50m 把 2 完好 证件齐全 5 塔尺 5m 把 2 完好 证件齐全 二、测量基准 本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。 三、建立施工测量控制网 工程施工的控制网由两部分组成，即平面控制网和高程控制网。 平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。 为了便于施工时引测高程及纵横断面测量，在施工前沿总防洪堤走向两侧敷设临时水准点，临时水准点位于建筑物开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。 平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标...
