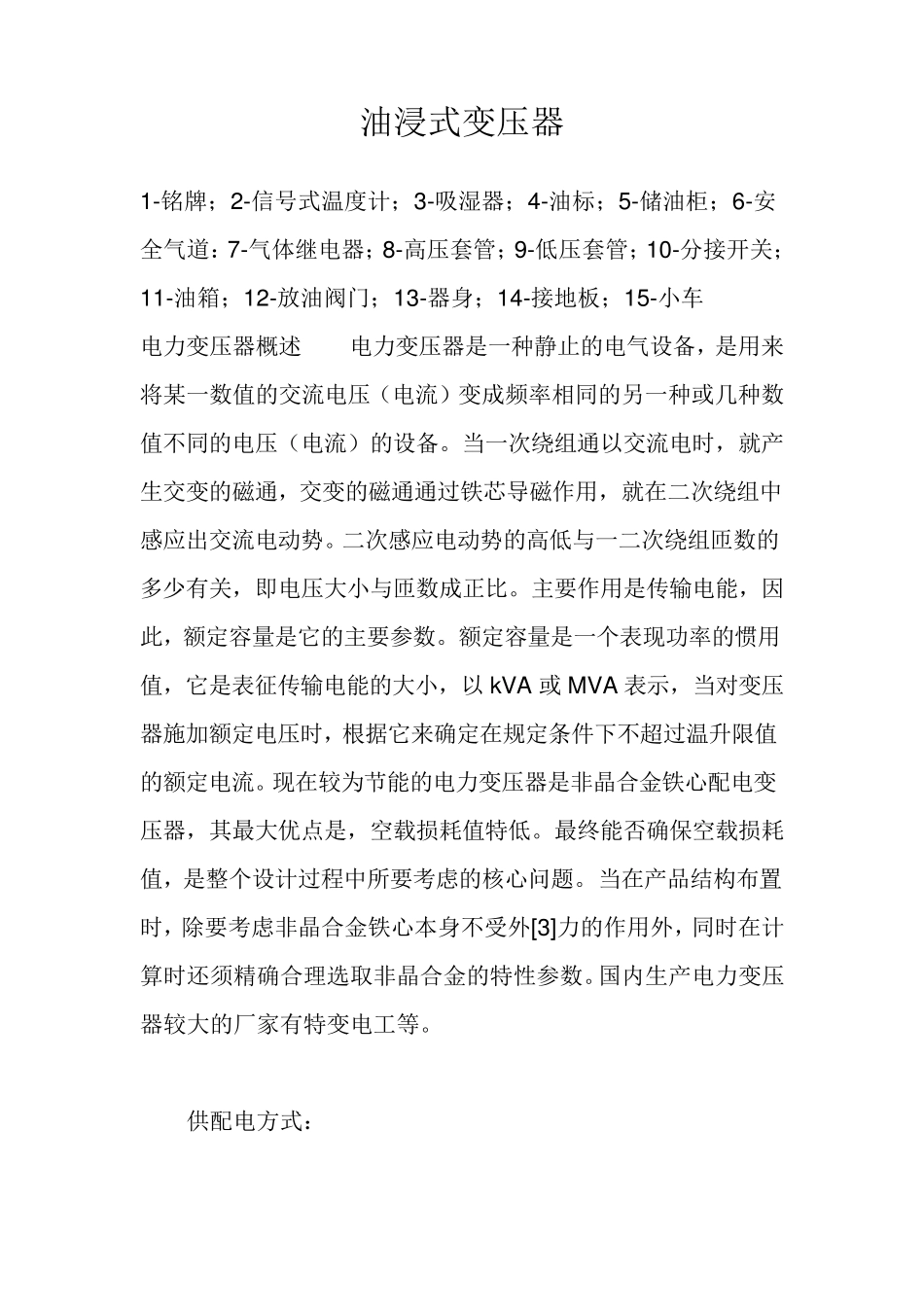

油浸式变压器 1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道：7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15-小车 电力变压器概述 电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。主要作用是传输电能，因此，额定容量是它的主要参数。额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以 k VA 或MVA 表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。最终 能否 确保 空载损耗值，是整 个设计过程 中所 要考 虑 的核 心问 题 。当在产品 结 构 布 置时，除 要考 虑 非晶合金铁心本 身不受 外 [3]力的作用外 ，同时在计算 时还 须 精 确合理 选 取 非晶合金的特性 参数。国 内 生产电力变压器较大的厂 家 有特变电工 等 。 供 配电方 式： 10KV 高压电网采用三相三线中性点不接地系统运行方式。 用户变压器供电大都选用Y/Yno 结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S 系统。 电力变压器主要部件及作用 ①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。（电焊机变压器原、副边线圈分别装在两个铁芯柱上） 变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。 变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。 ②、电力变压器主要有： A、吸潮器（硅胶筒）：内装有硅胶，储油柜（油枕）内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能；硅胶变色、变质易造成堵塞。 B、油位计：反映变压器的油位状态，一般在+20O 左右，过高需放油，过低则加油；冬天温度低、负载轻时油位变化不大，或油位略有下降；夏天，负载重时油温上升，油位也略有上升；二者均属正常。 C、油枕：调节油箱...
