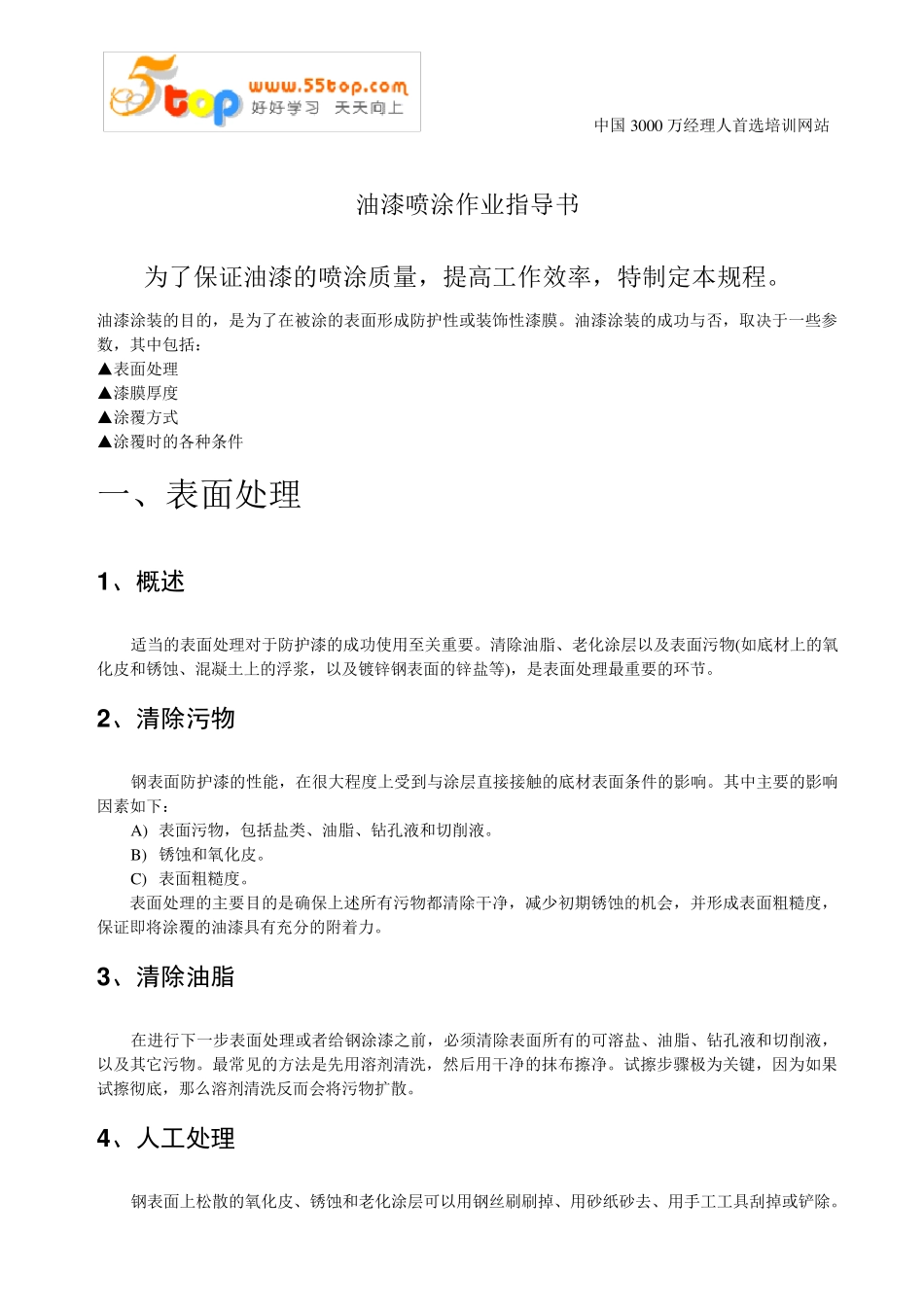

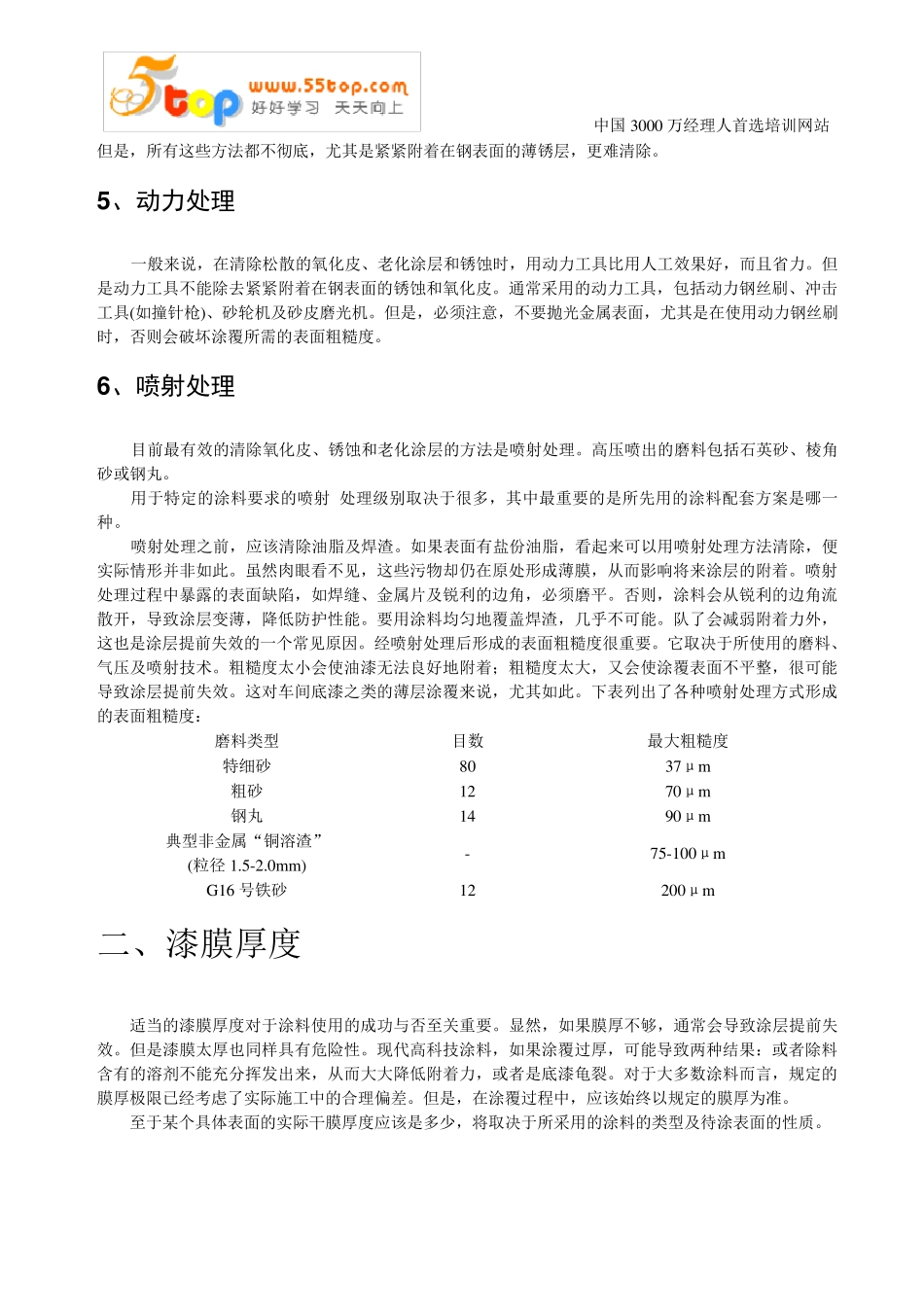

中国3000 万经理人首选培训网站 油漆喷涂作业指导书 为了保证油漆的喷涂质量，提高工作效率，特制定本规程。 油漆涂装的目的，是为了在被涂的表面形成防护性或装饰性漆膜。油漆涂装的成功与否，取决于一些参数，其中包括： ▲表面处理 ▲漆膜厚度 ▲涂覆方式 ▲涂覆时的各种条件 一、表面处理 1 、概述 适当的表面处理对于防护漆的成功使用至关重要。清除油脂、老化涂层以及表面污物(如底材上的氧化皮和锈蚀、混凝土上的浮浆，以及镀锌钢表面的锌盐等)，是表面处理最重要的环节。 2 、清除污物 钢表面防护漆的性能，在很大程度上受到与涂层直接接触的底材表面条件的影响。其中主要的影响因素如下： A) 表面污物，包括盐类、油脂、钻孔液和切削液。 B) 锈蚀和氧化皮。 C) 表面粗糙度。 表面处理的主要目的是确保上述所有污物都清除干净，减少初期锈蚀的机会，并形成表面粗糙度，保证即将涂覆的油漆具有充分的附着力。 3 、清除油脂 在进行下一步表面处理或者给钢涂漆之前，必须清除表面所有的可溶盐、油脂、钻孔液和切削液，以及其它污物。最常见的方法是先用溶剂清洗，然后用干净的抹布擦净。试擦步骤极为关键，因为如果试擦彻底，那么溶剂清洗反而会将污物扩散。 4 、人工处理 钢表面上松散的氧化皮、锈蚀和老化涂层可以用钢丝刷刷掉、用砂纸砂去、用手工工具刮掉或铲除。 中国 3000 万经理人首选培训网站 但是，所有这些方法都不彻底，尤其是紧紧附着在钢表面的薄锈层，更难清除。 5 、动力处理 一般来说，在清除松散的氧化皮、老化涂层和锈蚀时，用动力工具比用人工效果好，而且省力。但是动力工具不能除去紧紧附着在钢表面的锈蚀和氧化皮。通常采用的动力工具，包括动力钢丝刷、冲击工具(如撞针枪)、砂轮机及砂皮磨光机。但是，必须注意，不要抛光金属表面，尤其是在使用动力钢丝刷时，否则会破坏涂覆所需的表面粗糙度。 6 、喷射处理 目前最有效的清除氧化皮、锈蚀和老化涂层的方法是喷射处理。高压喷出的磨料包括石英砂、棱角砂或钢丸。 用于特定的涂料要求的喷射 处理级别取决于很多，其中最重要的是所先用的涂料配套方案是哪一种。 喷射处理之前，应该清除油脂及焊渣。如果表面有盐份油脂，看起来可以用喷射处理方法清除，便实际情形并非如此。虽然肉眼看不见，这些污物却仍在原处形成薄膜，从而影响将来涂层的附着。喷射处理过程中暴露的表面缺陷，如焊缝、金属片及锐利的边角，必须磨平。否则...
