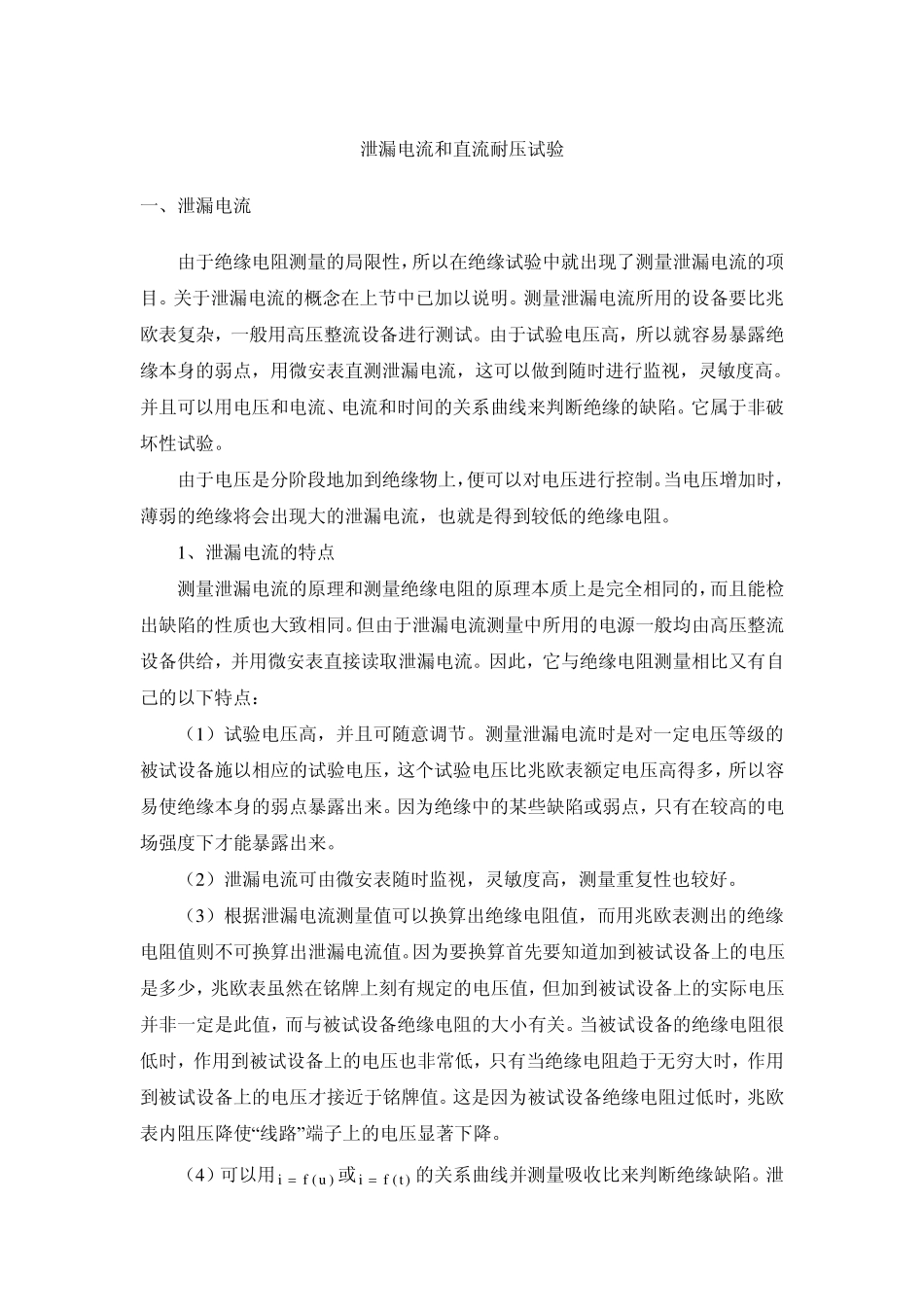

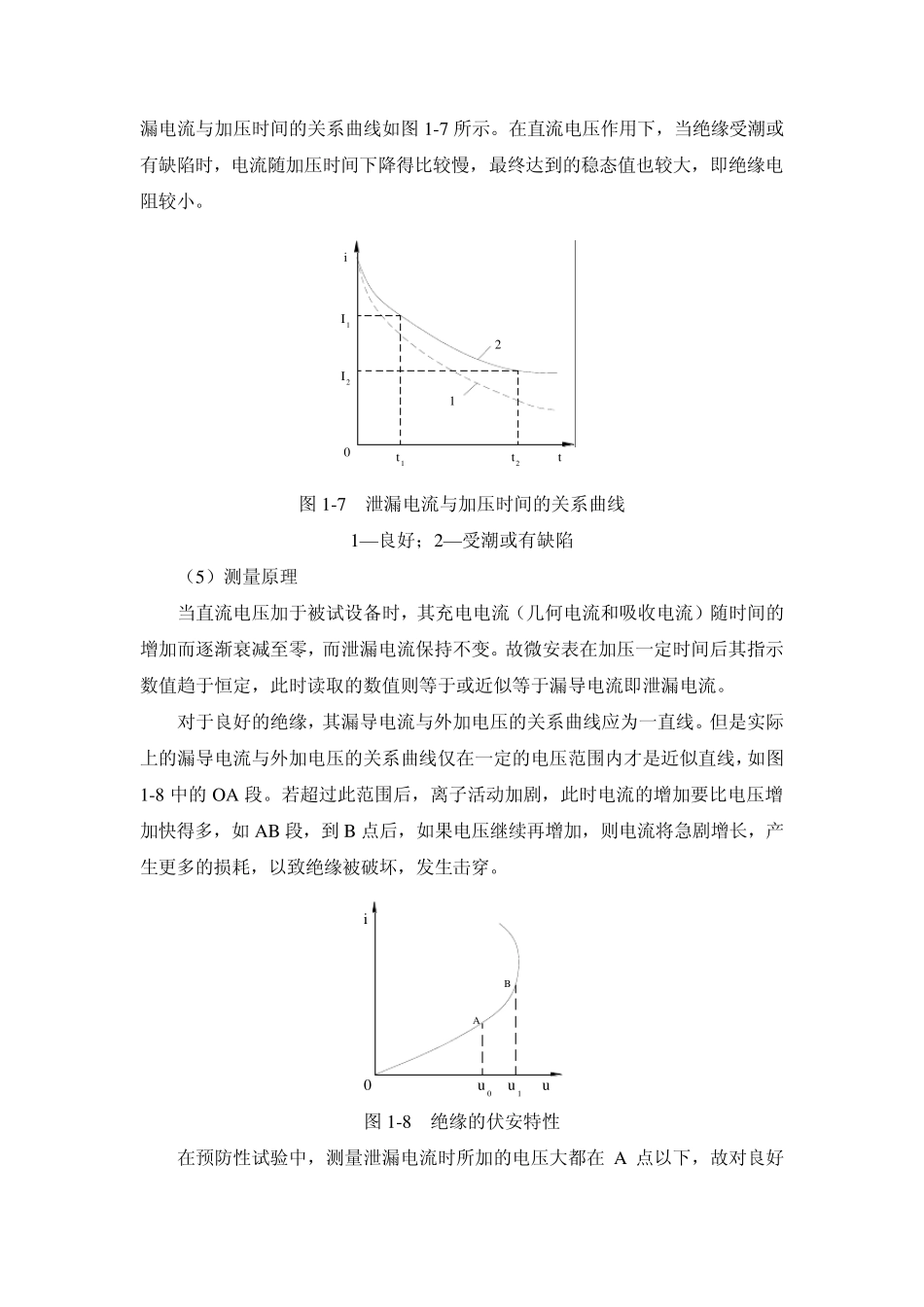

泄漏电流和直流耐压试验 一、泄漏电流 由于绝缘电阻测量的局限性,所以在绝缘试验中就出现了测量泄漏电流的项目。关于泄漏电流的概念在上节中已加以说明。测量泄漏电流所用的设备要比兆欧表复杂,一般用高压整流设备进行测试。由于试验电压高,所以就容易暴露绝缘本身的弱点,用微安表直测泄漏电流,这可以做到随时进行监视,灵敏度高。并且可以用电压和电流、电流和时间的关系曲线来判断绝缘的缺陷。它属于非破坏性试验。 由于电压是分阶段地加到绝缘物上,便可以对电压进行控制。当电压增加时,薄弱的绝缘将会出现大的泄漏电流,也就是得到较低的绝缘电阻。 1、泄漏电流的特点 测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的,而且能检出缺陷的性质也大致相同。但由于泄漏电流测量中所用的电源一般均由高压整流设备供给,并用微安表直接读取泄漏电流。因此,它与绝缘电阻测量相比又有自己的以下特点: (1)试验电压高,并且可随意调节。测量泄漏电流时是对一定电压等级的被试设备施以相应的试验电压,这个试验电压比兆欧表额定电压高得多,所以容易使绝缘本身的弱点暴露出来。因为绝缘中的某些缺陷或弱点,只有在较高的电场强度下才能暴露出来。 (2)泄漏电流可由微安表随时监视,灵敏度高,测量重复性也较好。 (3)根据泄漏电流测量值可以换算出绝缘电阻值,而用兆欧表测出的绝缘电阻值则不可换算出泄漏电流值。因为要换算首先要知道加到被试设备上的电压是多少,兆欧表虽然在铭牌上刻有规定的电压值,但加到被试设备上的实际电压并非一定是此值,而与被试设备绝缘电阻的大小有关。当被试设备的绝缘电阻很低时,作用到被试设备上的电压也非常低,只有当绝缘电阻趋于无穷大时,作用到被试设备上的电压才接近于铭牌值。这是因为被试设备绝缘电阻过低时,兆欧表内阻压降使“线路”端子上的电压显著下降。 (4)可以用)u(fi 或)t(fi 的关系曲线并测量吸收比来判断绝缘缺陷。泄漏电流与加压时间的关系曲线如图1-7 所示。在直流电压作用下,当绝缘受潮或有缺陷时,电流随加压时间下降得比较慢,最终达到的稳态值也较大,即绝缘电阻较小。 21tt2t1iI1I20 图1-7 泄漏电流与加压时间的关系曲线 1—良好;2—受潮或有缺陷 (5)测量原理 当直流电压加于被试设备时,其充电电流(几何电流和吸收电流)随时间的增加而逐渐衰减至零,而泄漏电流保持不变。故微安表在加压一定时间后其指示数值趋于恒定,此时读取的数值则...
