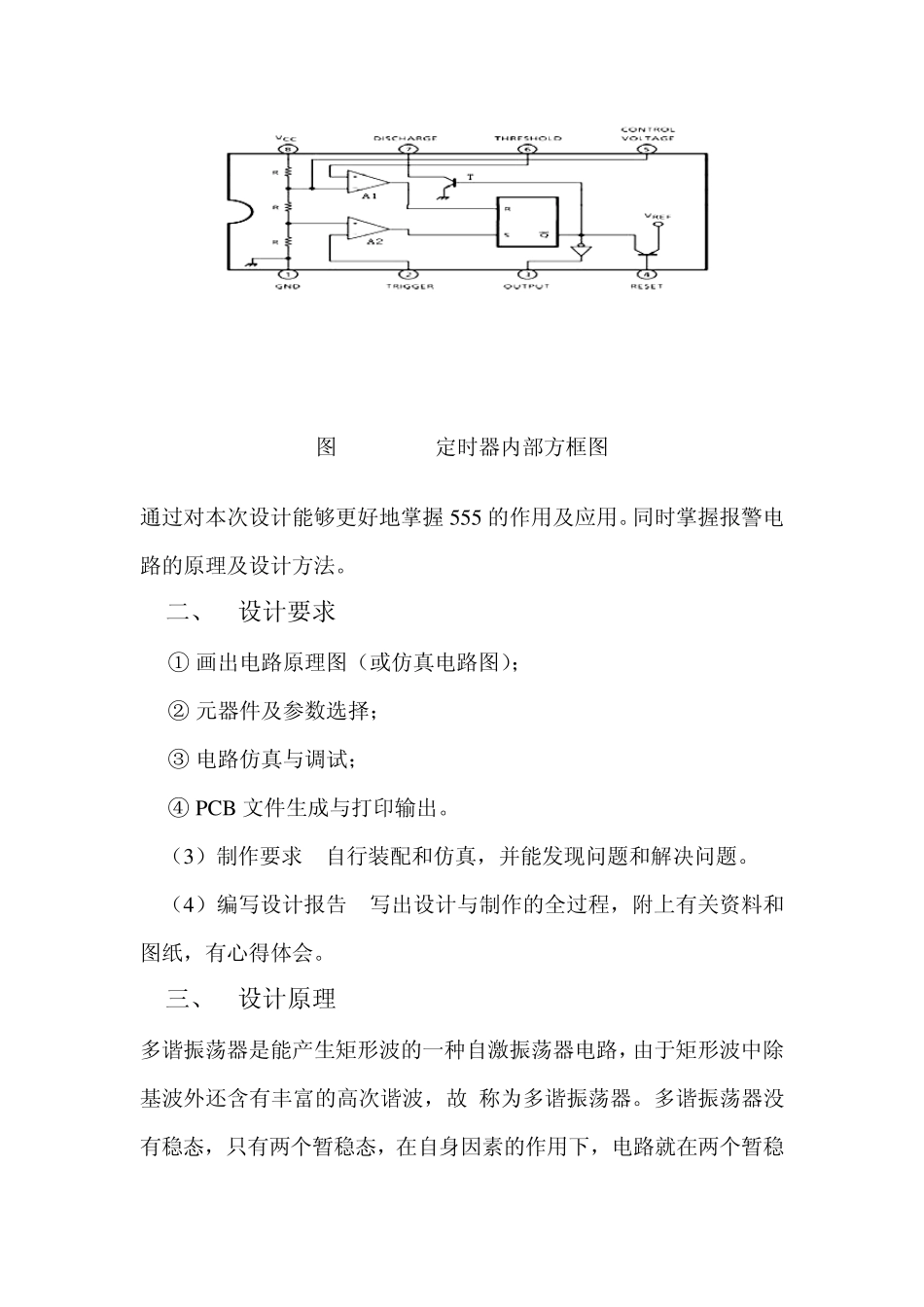

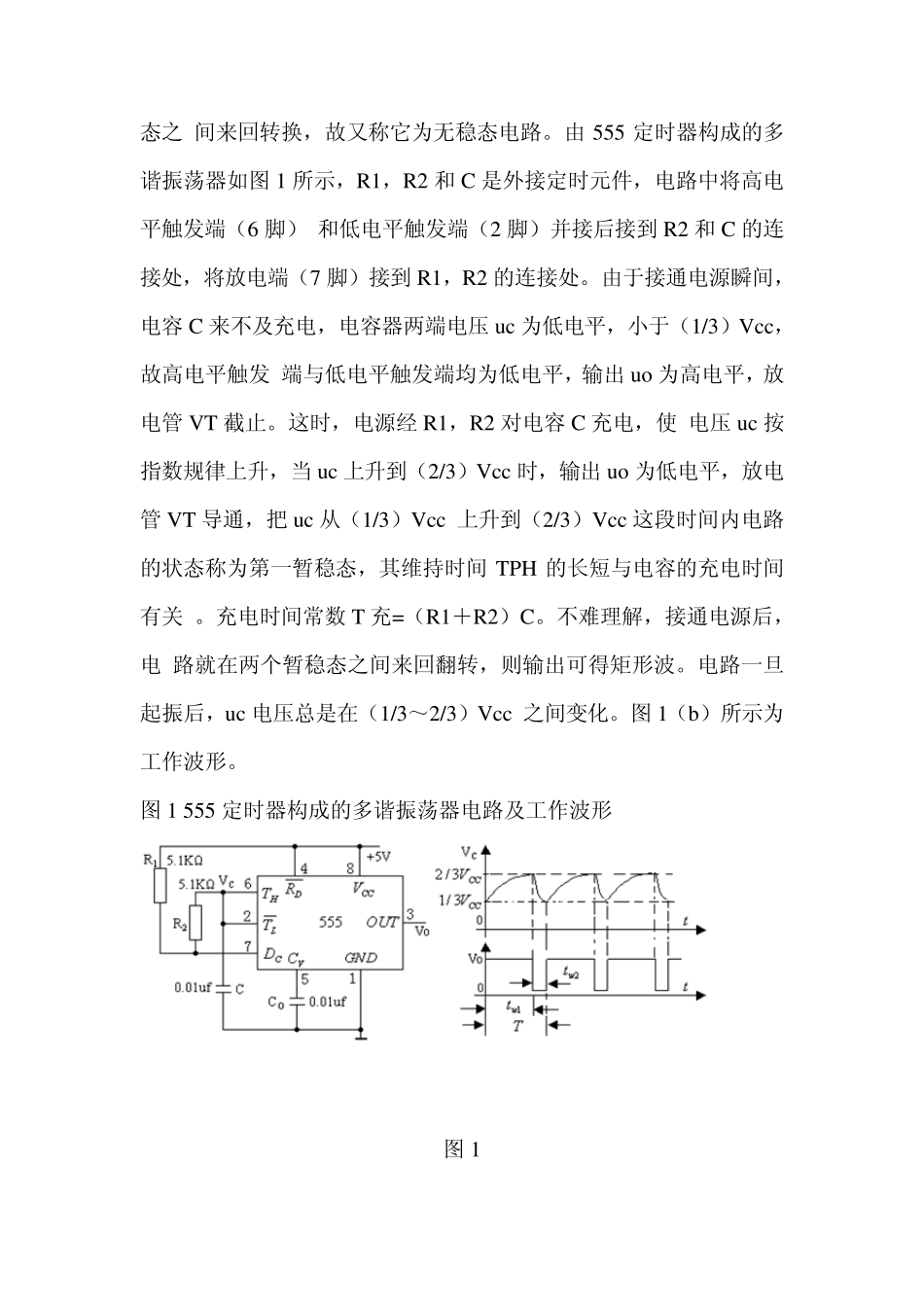

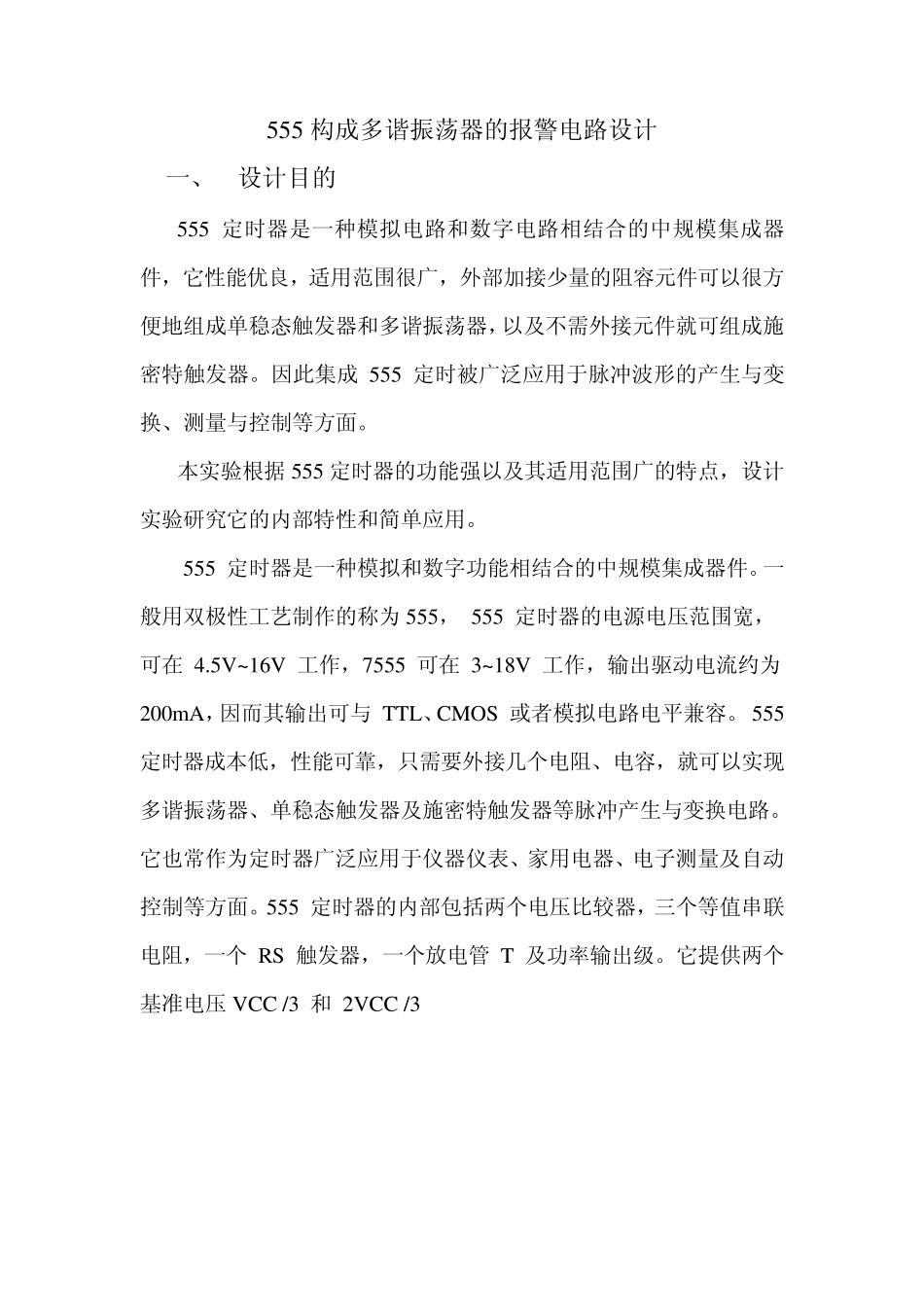

555 构成多谐振荡器的报警电路设计 一、 设计目的 555 定时器是一种模拟电路和数字电路相结合的中规模集成器件,它性能优良,适用范围很广,外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器,以及不需外接元件就可组成施密特触发器。因此集成555 定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。 本实验根据 555 定时器的功能强以及其适用范围广的特点,设计实验研究它的内部特性和简单应用。 555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 555, 555 定时器的电源电压范围宽,可在 4.5V~16V 工作,7555 可在 3~18V 工作,输出驱动电流约为200mA,因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。 555 定时器成本低,性能可靠,只需要外接几个电阻、电容,就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555 定时器的内部包括两个电压比较器,三个等值串联电阻,一个 RS 触发器,一个放电管 T 及功率输出级。它提供两个基准电压 VCC /3 和 2VCC /3 图8-1 555定时器内部方框图 通过对本次设计能够更好地掌握555 的作用及应用。同时掌握报警电路的原理及设计方法。 二、 设计要求 ① 画出电路原理图(或仿真电路图); ② 元器件及参数选择; ③ 电路仿真与调试; ④ PCB 文件生成与打印输出。 (3)制作要求 自行装配和仿真,并能发现问题和解决问题。 (4)编写设计报告 写出设计与制作的全过程,附上有关资料和图纸,有心得体会。 三、 设计原理 多谐振荡器是能产生矩形波的一种自激振荡器电路,由于矩形波中除基波外还含有丰富的高次谐波,故 称为多谐振荡器。多谐振荡器没有稳态,只有两个暂稳态,在自身因素的作用下,电路就在两个暂稳态之 间来回转换,故又称它为无稳态电路。由 555 定时器构成的多谐振荡器如图 1 所示,R1,R2 和 C 是外接定时元件,电路中将高电平触发端(6 脚) 和低电平触发端(2 脚)并接后接到 R2 和 C 的连接处,将放电端(7 脚)接到 R1,R2 的连接处。由于接通电源瞬间,电容 C 来不及充电,电容器两端电压 uc 为低电平,小于(1/3)Vcc,故高电平触发 端与低电平触发端均为低电平,输出 uo 为高电平,放电管 VT 截止。这时,电源经 R1,R2 对电容 C...
