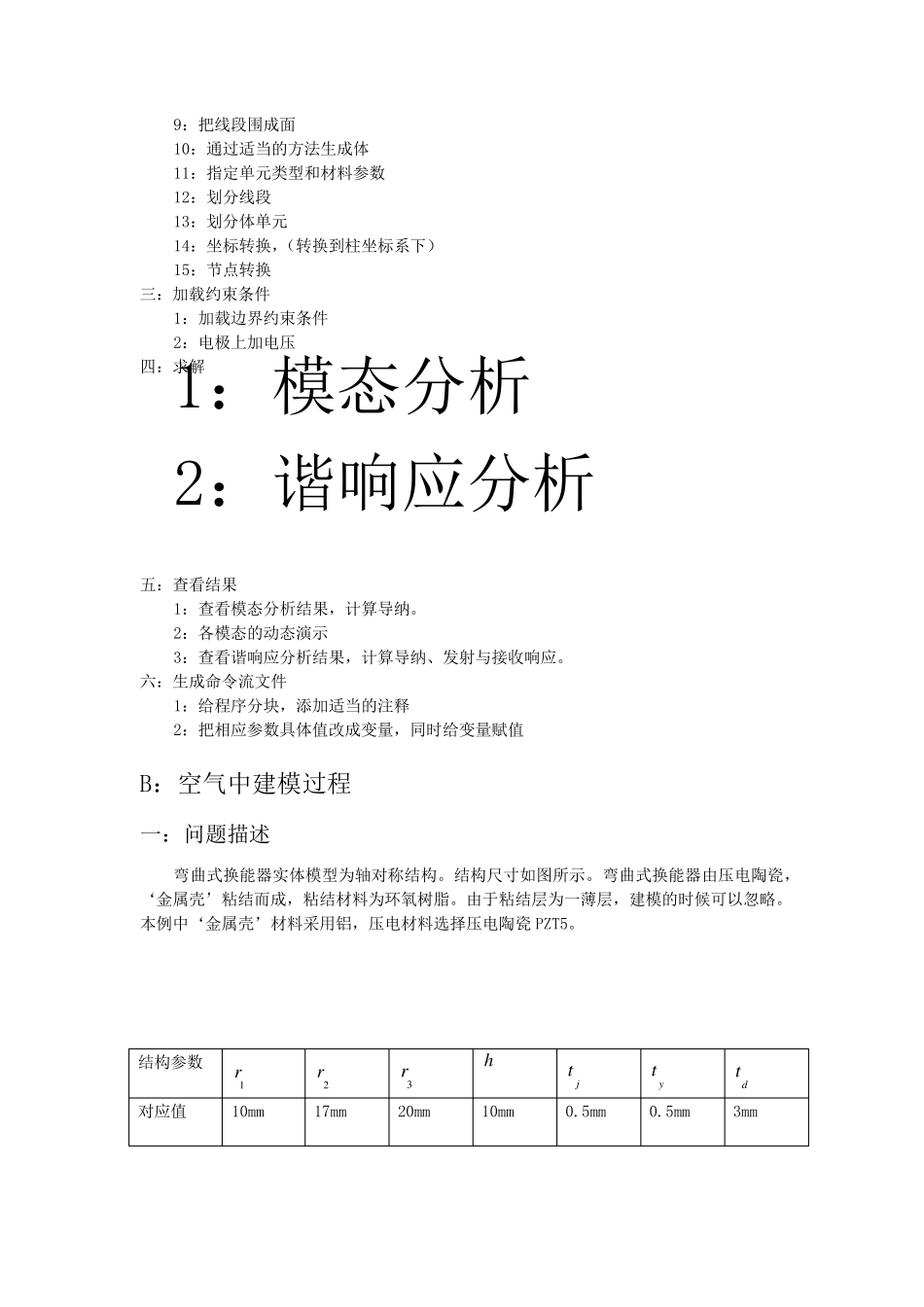

用ANSYS 软件分析压电换能器入门 A：分析过程基本步骤 一：问题描述（草稿纸上完成） 1：画出换能器几何模型，包括尺寸 2：选定材料 3：查材料手册确定材料参数 二：建立模型 1：根据对称性确定待建模型的维数 2：根据画出的几何模型确定关键点坐标，给关键点编好号码 3：建立一个文件夹用于当前分析 4：启动ANSYS 软件，指定路径到建立的文件夹， 5：定义单元类型 压电换能器分析使用的单元类型： solid5：8 个节点3D 六面体耦合场单元（也可缩减为三角柱形单元或四面体单元）。无实常数。 plane13：4 个节点2D 四边形耦合场单元（也可缩减为三角形单元）。无实常数。 solid98：10 个节点3D 四面体耦合场单元。无实常数。 Fluid30：8 个节点3D 六面体声学流体单元（也可缩减为三角柱形单元或四面体单元）。应用于近场水和远场水。实常数为参考声压，可缺省。 Fluid130：4 个节点面无穷吸收水声学流体单元（也可缩减为三角形面单元）。实常数：半径，球心X，Y，Z 坐标值。 6：定义材料参数 对一般均匀各向同性材料要给出材料密度，杨氏模量，泊松系数。（静态分析不用密度） 对压电材料： 一般使用的压电方程：e 型压电方程，因此输入的常数为 EEEEEEEEEEEEEEEEEEEEEEcccccccccccccccccccccC665655464544363534332625242322161514131211对称 636261535251434241333231232221131211eeeeeeeeeeeeeeeeeee SSSS332211 注意！一般顺序为：XX，YY，ZZ，YZ，XZ，XY。在ANSYS 中 为XX，YY，ZZ，XY，YZ，XZ。因此，前两 矩 后 三行 和后 三列 要做 相 应变 化 。 7：建立关键点 8：把 关键点连 成线 9： 把 线 段 围 成 面 10： 通 过 适 当 的 方 法 生 成 体 11： 指 定 单 元 类 型 和 材 料 参 数 12： 划 分 线 段 13： 划 分 体 单 元 14： 坐 标 转 换 ，（ 转 换 到 柱 坐 标 系 下 ） 15： 节 点 转 换 三 ： 加 载 约 束 条 件 1： 加 载 边 界 约 束 条 件 2： 电 极 上 加 电 压 四 ： 求 解 1： 模 态 分 析 2： 谐 响 应 分 析 五 ： 查 看 结 果 1： 查 看 模 态 分 析 结 果 ， 计 算 导 纳 。 2： 各 模 态 的 动 态 演 示...
