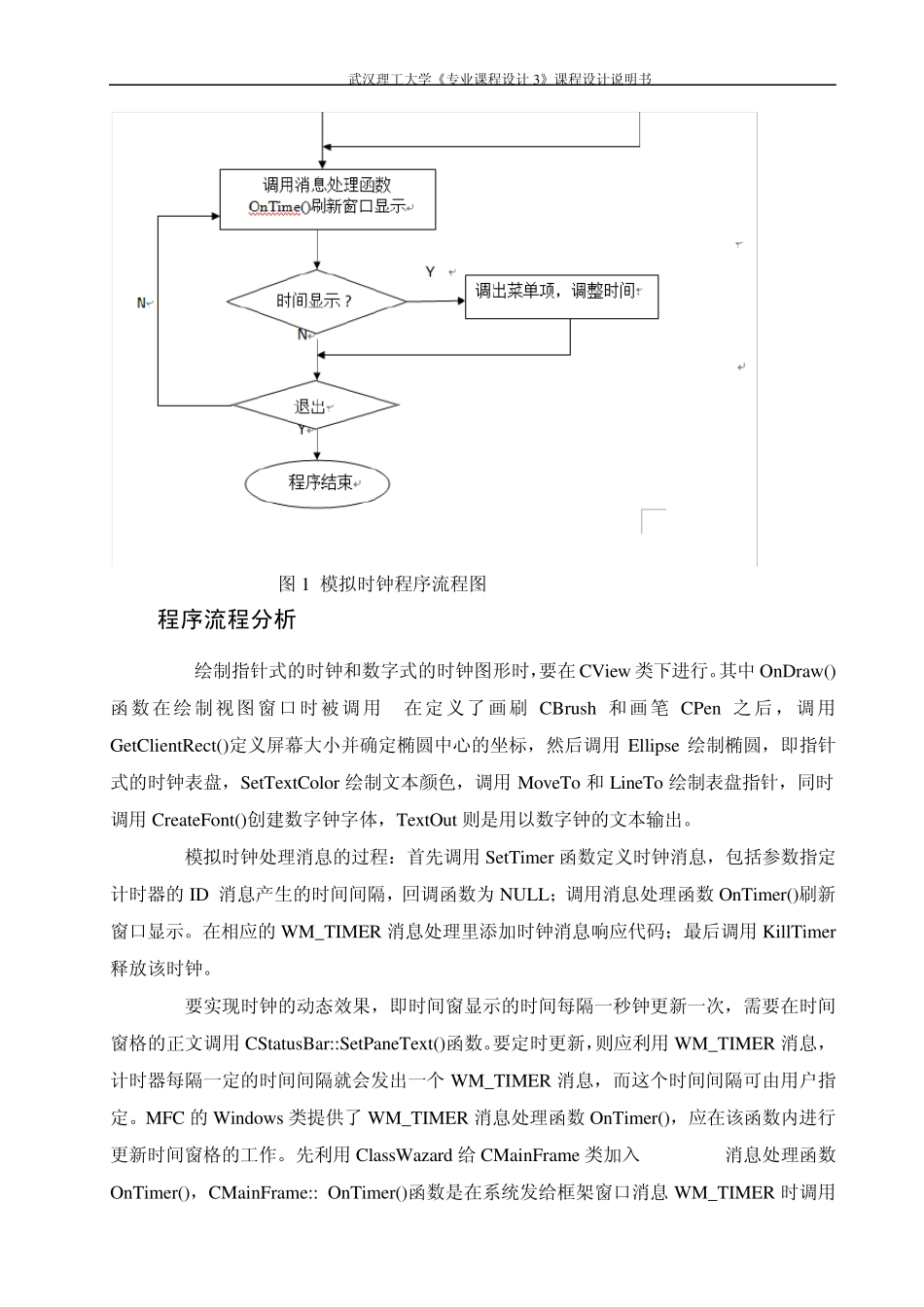

武汉理工大学《专业课程设计 3》课程设计说明书 模拟时钟程序 1 基本功能描述 本次课程设计是基于面向对象的应用程序设计，主要运用 C++语言在 VC++开发环境下的 MFC 中编程实现。模拟时钟的基本功能是程序初始在屏幕上有一指针式时钟表盘，表盘为椭圆形，内部分布有 12 个刻度，表盘上有三个长度和颜色不同的时针分针和秒针，相互之间容易辨认，指针的运动通过数学推导之后以代码实现。表盘的下方是一个数字形式显示的数字钟，其显示时间的格式是时：分：秒，指针式时钟和数字式时钟显示的时间同步，且两个时钟所显示的时间与系统时间相致，页面的菜单项设有时间设置项，可以对所显示的时间进行调整，能进行调整的具体内容是年、月、日、时、分、秒。设计成功之后，此应用程序便可以起到时钟显示的作用。 2 设计思路 2.1 程序流程图 武汉理工大学《专业课程设计3》课程设计说明书 图1 模拟时钟程序流程图 2.2 程序流程分析 (1) 绘制指针式的时钟和数字式的时钟图形时，要在CView 类下进行。其中 OnDraw()函数在绘制视图窗口时被调用, 在定义了画刷 CBrush 和画笔 CPen 之后，调用GetClientRect()定义屏幕大小并确定椭圆中心的坐标，然后调用 Ellipse 绘制椭圆，即指针式的时钟表盘，SetTextColor 绘制文本颜色，调用 MoveTo 和LineTo 绘制表盘指针，同时调用 CreateFont()创建数字钟字体，TextOut 则是用以数字钟的文本输出。 (2) 模拟时钟处理消息的过程：首先调用 SetTimer 函数定义时钟消息，包括参数指定计时器的ID,消息产生的时间间隔，回调函数为 NULL；调用消息处理函数OnTimer()刷新窗口显示。在相应的WM_TIMER 消息处理里添加时钟消息响应代码；最后调用 KillTimer释放该时钟。 (3) 要实现时钟的动态效果，即时间窗显示的时间每隔一秒钟更新一次，需要在时间窗格的正文调用 CStatusBar::SetPaneText()函数。要定时更新，则应利用 WM_TIMER 消息，计时器每隔一定的时间间隔就会发出一个 WM_TIMER 消息，而这个时间间隔可由用户指定。MFC 的Windows 类提供了 WM_TIMER 消息处理函数OnTimer()，应在该函数内进行更新时间窗格的工作。先利用 ClassWazard 给 CMainFrame 类加入 WM_TIMER消息处理函数OnTimer()，CMainFrame:: OnTimer()函数是在系统发给框架窗口消息 WM_TIMER 时调用 武汉理工大学《专业课程设计3》课程设计说明书 的，在CMainFrame::OnCreate()函数内调用C...
