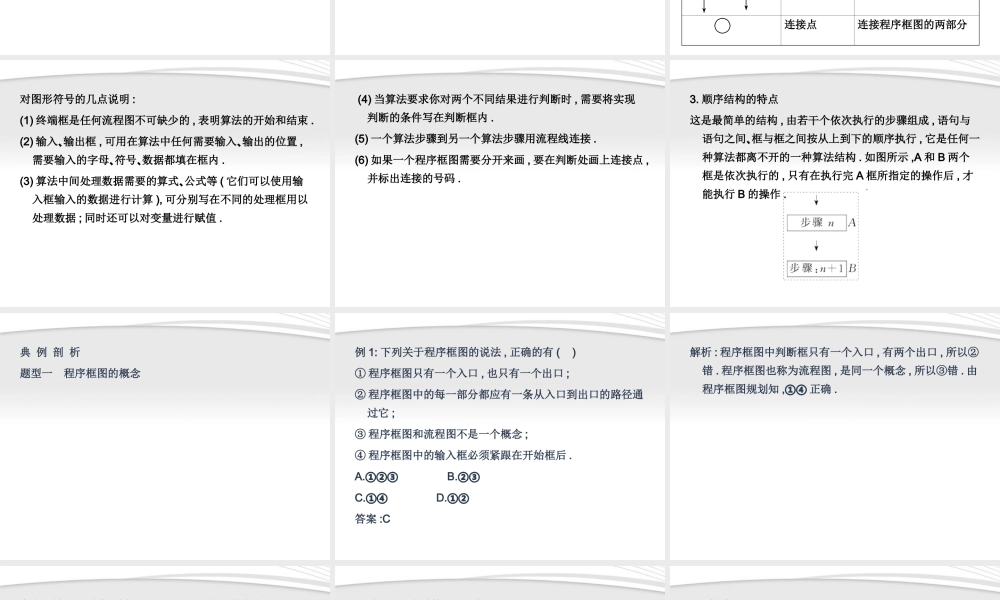

1.1.2 程序框图与算法的基本逻辑结构第一课时 程序框图 顺序结､构 自 学 导 引1. 掌握程序框图的概念 .2. 会用通用的图形符号表示算法 .3. 掌握算法的顺序结构 . 课 前 热 身1. 程序框图又称 ________, 是一种用 ____________________________________________.2. 任何一种算法都是由三种基本逻辑结构组成的 , 它们是 ________ 结构､ ________ 结构､ ________ 结构 .3. 顺序结构是任何一个算法都离不开的基本结构 , 它是由 _________________ .流程图程序框 流程线及文字说明来表示算法的图形､顺序条件循环若干个依次执行的步骤组成的 名 师 讲 解1. 画流程图的规则为了使大家彼此之间能够读懂各自画出的框图 , 必须遵守一些共同的规则 , 下面对一些常用的规则作一下简单介绍 :(1) 使用标准的框图符号 .(2) 框图一般按从上到下 从左到右的方向画､.(3) 除判断框外 , 大多数流程图符号只有一个进入点和一个退出点 . 判断框是具有超过一个退出点的惟一符号 . (4) 一种判断是“是”与“否”两分支的判断 , 而且有且仅有两个结果 ; 另一种是多分支判断 , 有几种不同的结果 .(5) 在图形符号内描述的语言要非常简练清楚 . 2. 构成程序框图的图形符号及其作用 图形符号名称功能终端框 ( 起止框 )表示一个算法起始或结束输入 输出框､表示一个算法输入和输出的信息处理框 ( 执行框 )赋值 计算､判断框判断某一条件是否成立 ,成立时在出口处标明“是”或“ Y”; 不成立时 , 标明“否”或“ N”.流程线用来连接程序框连接点连接程序框图的两部分 对图形符号的几点说明 :(1) 终端框是任何流程图不可缺少的 , 表明算法的开始和结束 .(2) 输入 输出框､, 可用在算法中任何需要输入 输出的位置､,需要输入的字母 符号 数据都填在框内､､.(3) 算法中间处理数据需要的算式 公式等､( 它们可以使用输入框输入的数据进行计算 ), 可分别写在不同的处理框用以处理数据 ; 同时还可以对变量进行赋值 . (4) 当算法要求你对两个不同结果进行判断时 , 需要将实现判断的条件写在判断框内 .(5) 一个算法步骤到另一个算法步骤用流程线连接 .(6) 如果一个程序框图需要分开来画 , 要在判断处画上连接点 ,并标出连接的号码 . 3. 顺序结构的特点这是最简单的结构 , 由若干个依次执行的步骤组成 , 语句与语句之间 框与框之间按从上到下的顺序执...
