用CAD图框制作SOLIDWORKS工程图模板

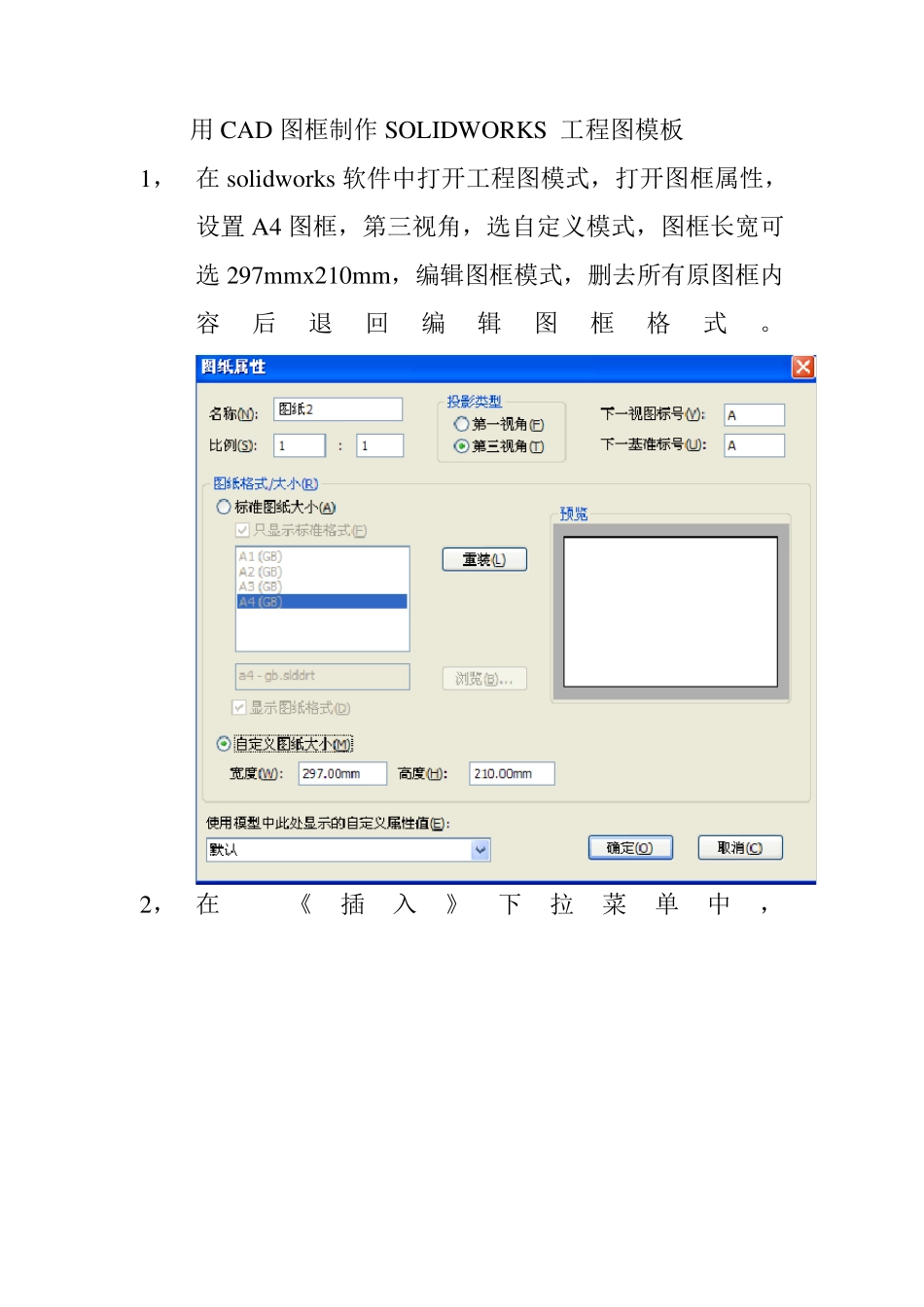

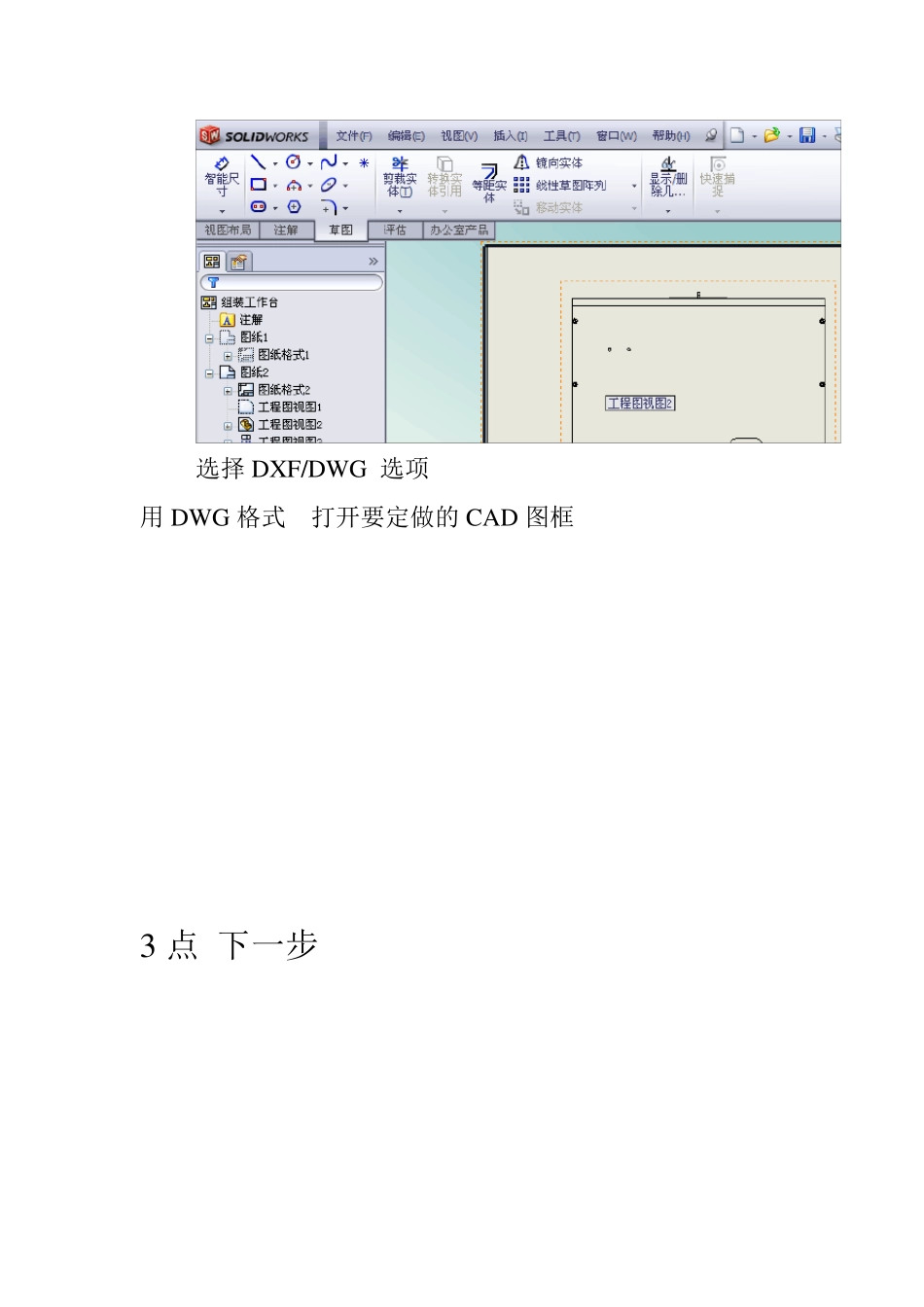

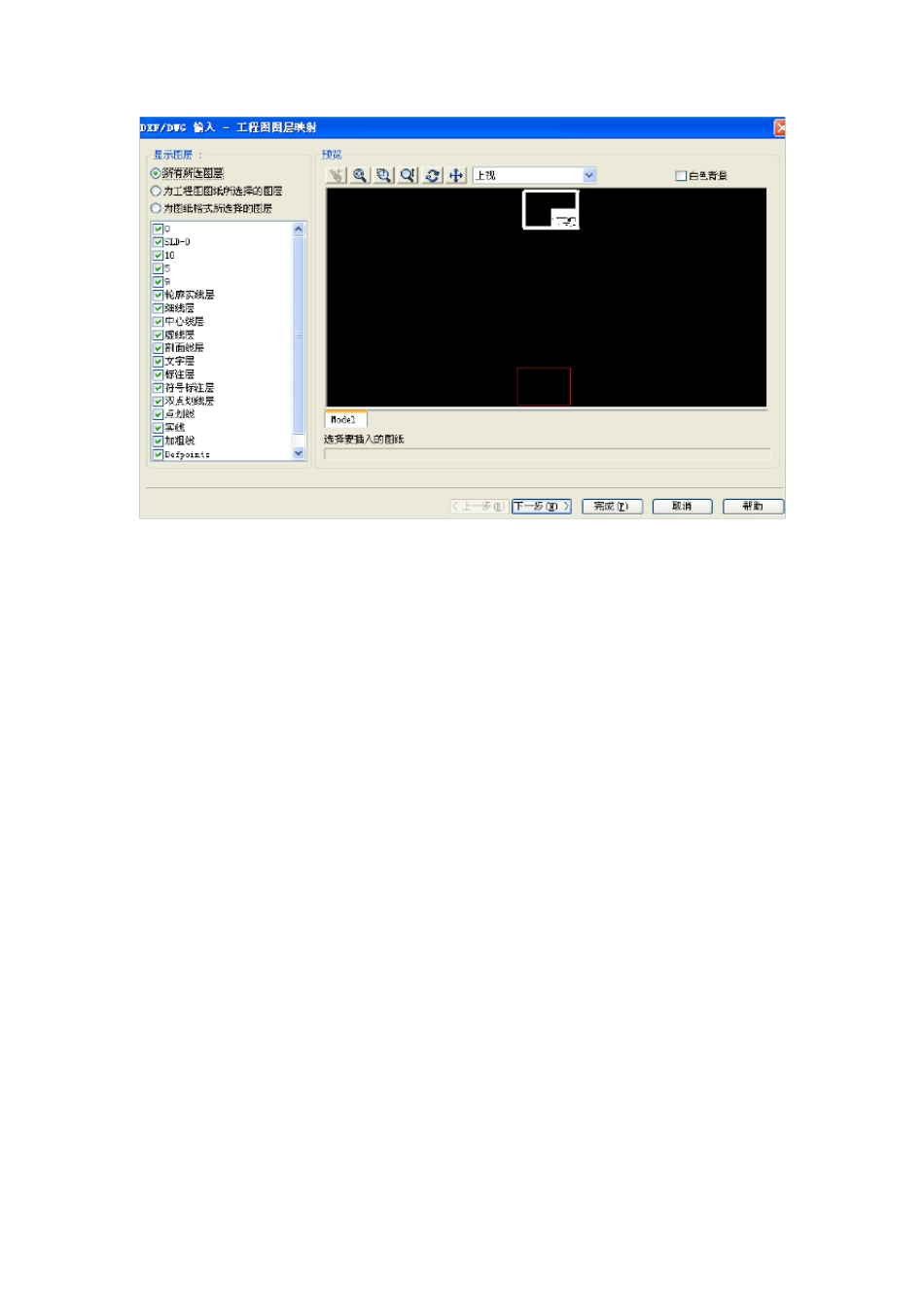

用CAD 图框制作SOLIDWORKS 工程图模板 1， 在solidworks 软件中打开工程图模式，打开图框属性，设置A4 图框，第三视角，选自定义模式，图框长宽可选297mmx210mm，编辑图框模式，删去所有原图框内容后退回编辑图框格式。 2， 在 《插入》下拉菜单中，选择DXF/DWG 选项 用DWG 格式 打开要定做的CAD 图框 3 点 下一步 4 纸张大小选用户自定义 尺寸更改成297mmx210mm 几何体定位选在图纸中置中 5 设置完后点 完成 6 调整图框位置好后点另存为 DRWDOT 格式 7 保存好后关闭当前窗口。 8 打开 solidw orks 高级模式，选择自己刚才保存图 框 的 名 字 ， 打 开 即 可 。
