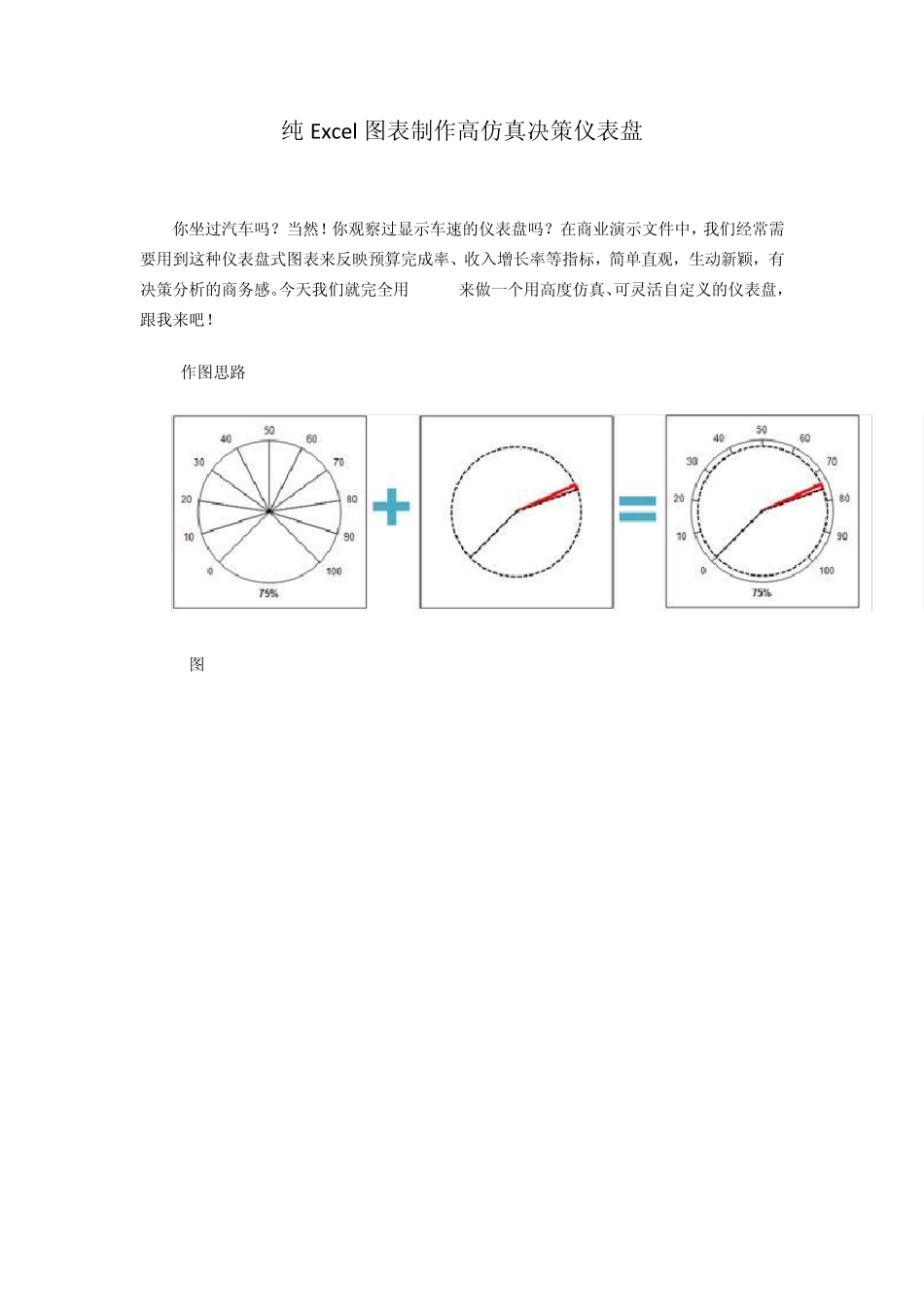

纯Ex cel 图表制作高仿真决策仪表盘 你坐过汽车吗？当然！你观察过显示车速的仪表盘吗？在商业演示文件中，我们经常需要用到这种仪表盘式图表来反映预算完成率、收入增长率等指标，简单直观，生动新颖，有决策分析的商务感。今天我们就完全用Excel来做一个用高度仿真、可灵活自定义的仪表盘，跟我来吧！ *作图思路 图1 图2 我们的构图思路是使用两个重叠的饼图，一个模仿表盘、刻度线及标签，一个模仿盘的指针，并覆盖住前一个饼图的中间部分。原理示意如图1所示。 一般仪表盘的指针范围从左下到右下，幅度是270度，10等份的话，就是10个27的数据，外加一个90度的数据，合计 360度。为了让刻度标签正好显示在刻度线上，我们将 0和 27交叉组织，到时好利用0数据点的标签来显示刻度标签。按此思路组织如图2所示的B、C列辅助数据。 E7和 F7分别是指标的名称和值（如营业收入），F9为目标值，则收入完成率=F7/F9。G7=F7/F9*270，将其折算成 270度为 100%的角度数，如果是比率性指标，可以省略折算这一步。G8=0，用来模拟指针。G9=360-G7，用来补全占位。我们将用G列的数据来制作一个饼图，以模拟仪表盘的指针。 *作图步骤 第一步：使用G列G7:G9的数据生成一个饼图，称之为指针序列。 第二步：将C列C7:C29的数据加入图表，称之为刻度序列。 向图表追加数据的操作方法：复制C7:C29，选中图表，通过“选择性粘贴”来粘贴链接，新建序列，或者通过数据源对话框添加、指定为C列C7:C29亦可。此时我们在图表中并看不见新加入的刻度序列。 第三步：将当前可见序列（即指针序列）设置到次坐标轴。这时在图表上还是看不到刻度序列，但通过图表对话框或图例已经可以看到了（见图3）。 图3 第四步：调整当前可见序列（即指针序列）饼图半径的大小。 指针序列饼图的半径大小将决定仪表盘的指针和刻度线的长短，这里需要一点小操作技巧。 首先选中指针序列，按住鼠标往外微微拉开，使饼图呈分离状，至合适大小，注意拉开的距离将是仪表盘刻度线的长度。若是 Excel2007/2010，可在其格式对话框中直接设置分离的百分比为20%（见图4）。 图4 然后再逐一选中单个扇区，按住鼠标往里拉，使饼图回复到聚拢状态。对于为0的那个扇区，为方便选中操作，可临时性将G8的数据修改为20，待操作完成后再修改回去。这时，可以看到图表里有一前一后、一小一大两个饼图，分别是指针序列和刻度序列（见图5）。 图5 第五步：设置两个饼图的第一扇区起始角度...
