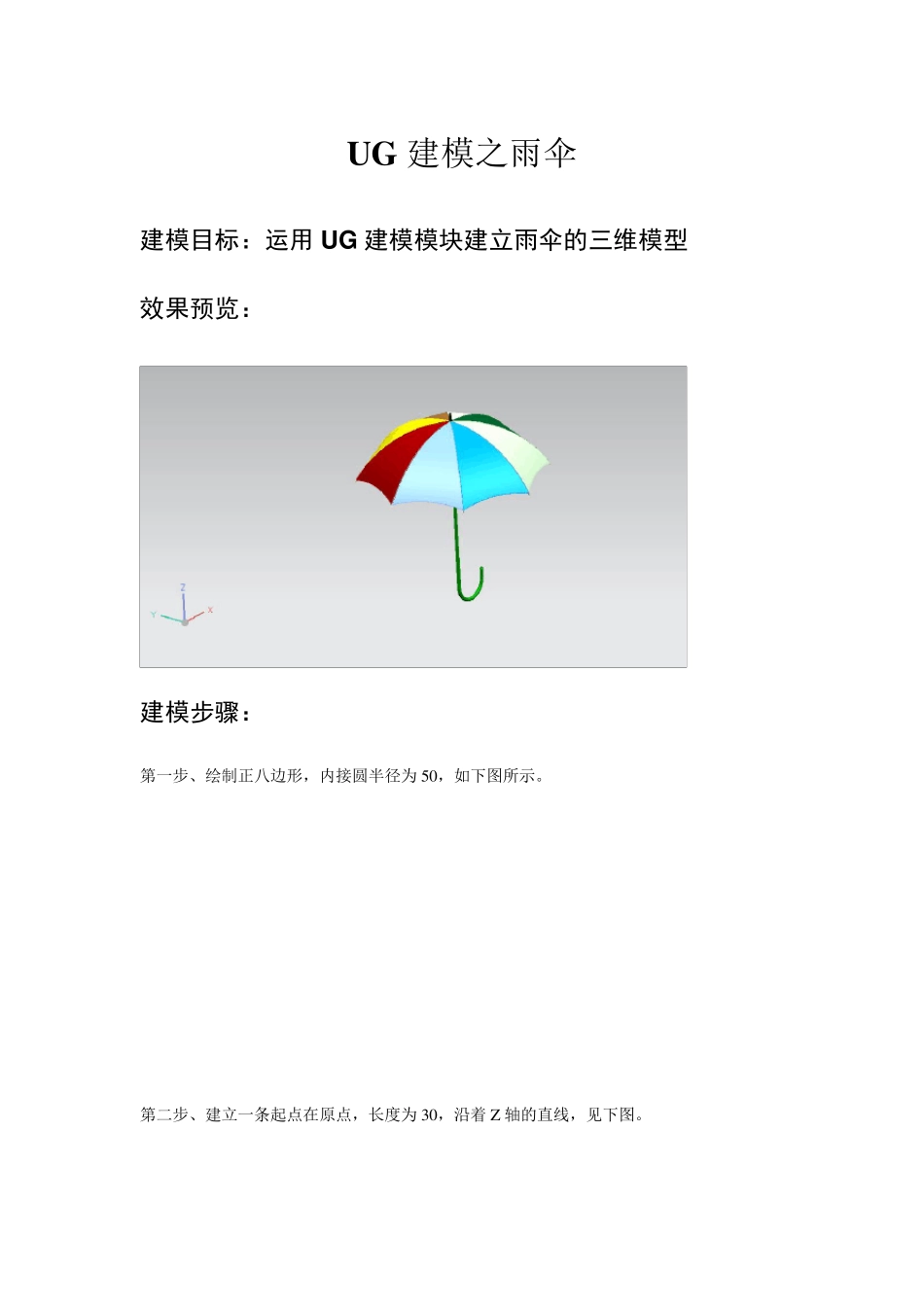

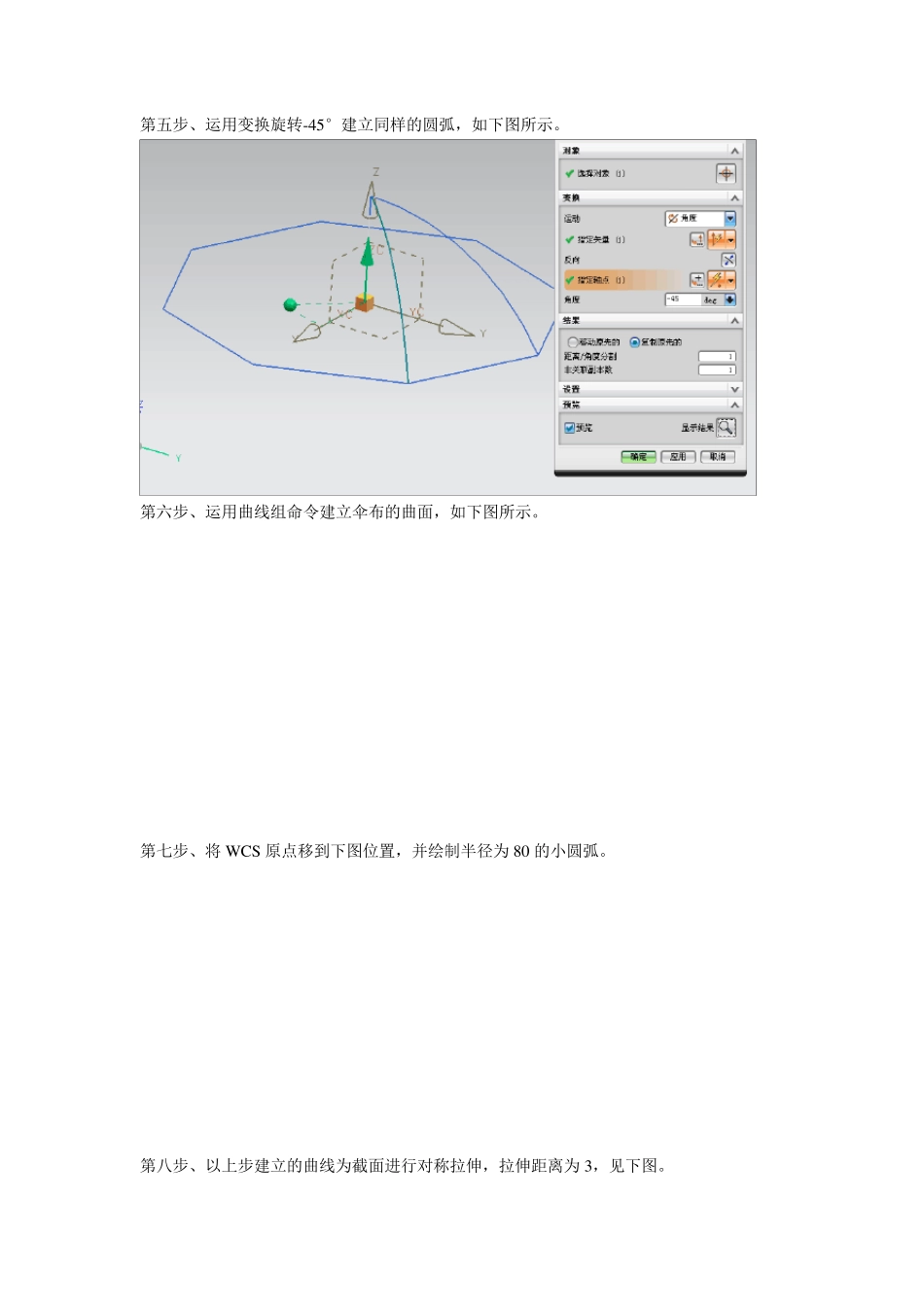

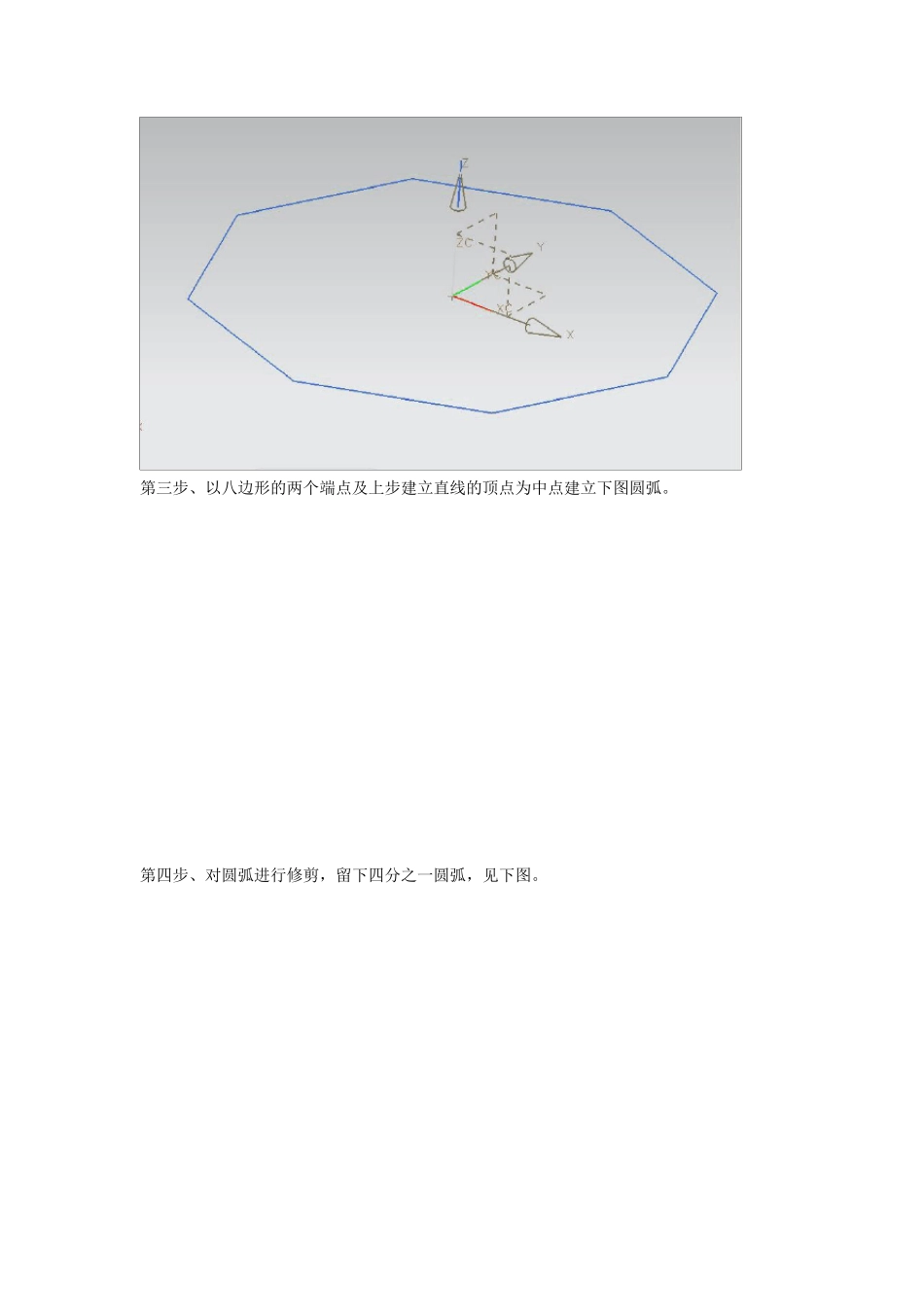

UG 建模之雨伞 建模目标：运用UG 建模模块建立雨伞的三维模型 效果预览： 建模步骤： 第一步、绘制正八边形，内接圆半径为 50，如下图所示。 第二步、建立一条起点在原点，长度为 30，沿着 Z 轴的直线，见下图。 第三步、以八边形的两个端点及上步建立直线的顶点为中点建立下图圆弧。 第四步、对圆弧进行修剪，留下四分之一圆弧，见下图。 第五步、运用变换旋转-45°建立同样的圆弧，如下图所示。 第六步、运用曲线组命令建立伞布的曲面，如下图所示。 第七步、将 W CS 原点移到下图位置，并绘制半径为 80 的小圆弧。 第八步、以上步建立的曲线为截面进行对称拉伸，拉伸距离为 3，见下图。 第九步、运用修剪体命令对伞布进行修剪，效果如下图所示。 第十步、对伞布曲面进行加厚处理，如下图所示。 第十一步、对伞布的边圆弧曲线进行偏置，距离为 0 .1 ，见下图。 第十二步、将上步偏置的直线延长 1m m ，效果如下图。 第十三步、以延长的曲线为导线，利用管道命令建立外径为 0.2 的伞布支架，见下图。 第十四步、对支架尾部的轮廓曲线偏置 0.05，见下图。 第十五步、接着利用拉伸建立支架脚，拉伸距离为 1 .5 ，并倒圆，见下图。 第十六步、利用变换命令复制其余的伞布及支架，如下图所示。 第十七步、建立伞杆及伞把的草图，见下图。 第十八步、运用管道命令建立伞把及伞杆，如下图所示。 第十九步、在伞顶建立长度为 5 的直线，如下图。 第二十步、运用管道建立伞顶尖，并拔模，如下图所示。 最终效果
