UG编程基本操作及加工工艺

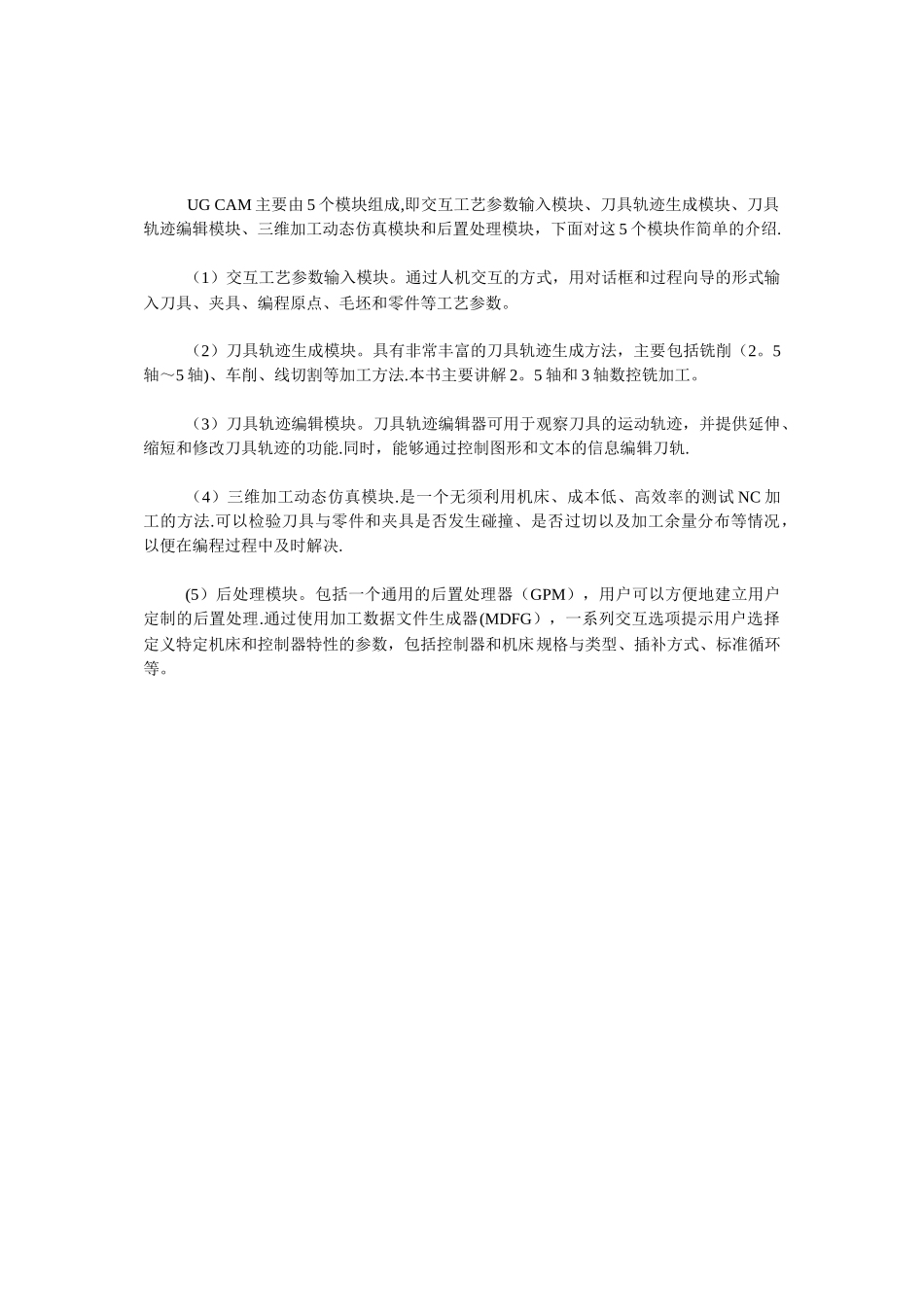

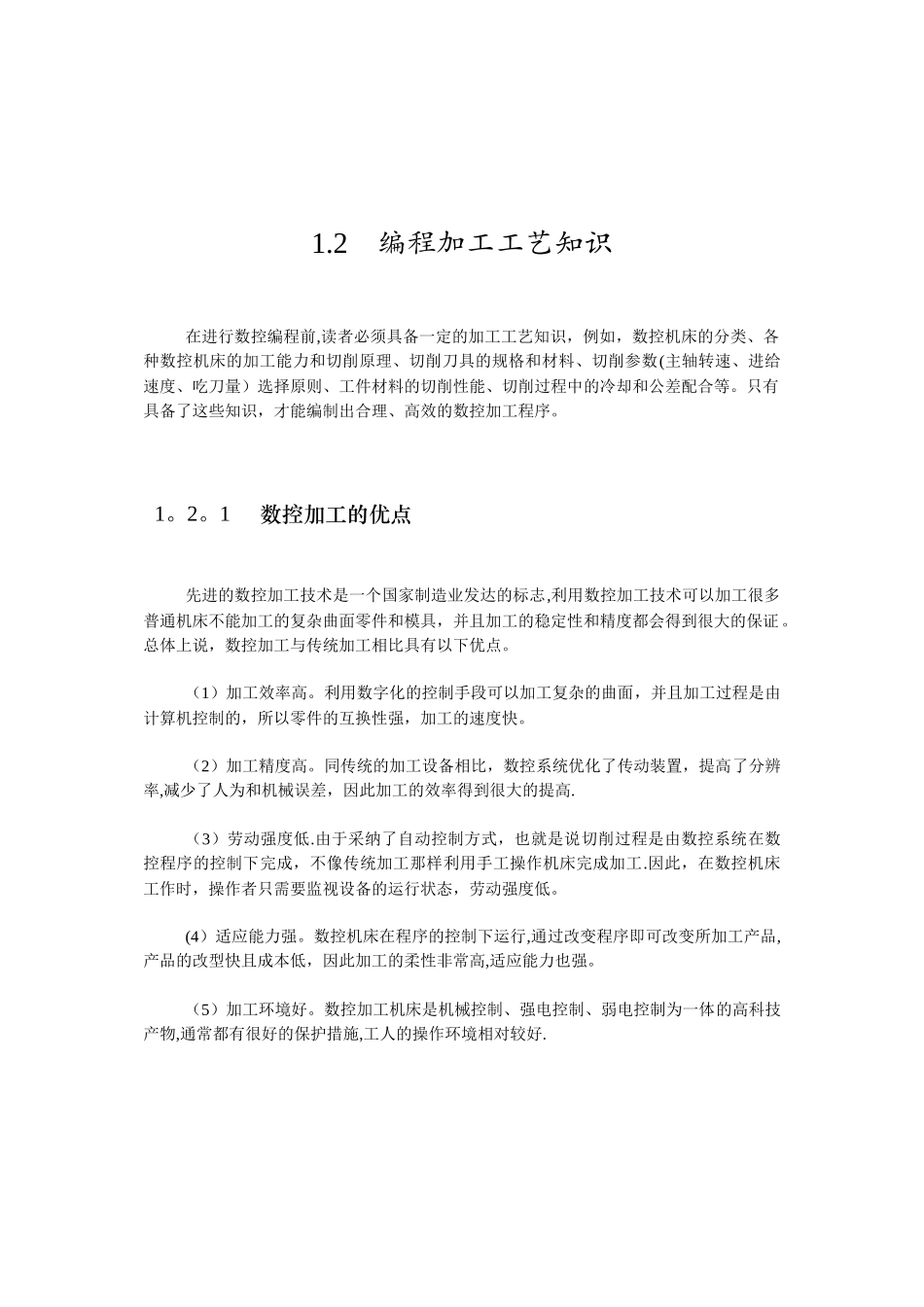

For personal use only in study and research; not for commercial use螆第 1 章 UG 编程基本操作及加工工艺介绍肄本章主要介绍 UG 编程的基本操作及相关加工工艺知识，读者学习完本章后将会对UG 编程知识有一个总体的认识,懂得如何设置编程界面及编程的加工参数。另外，为了使读者在学习 UG 编程前具备一定的加工工艺基础，本章还介绍了数控加工工艺的常用知识。薁1.1 UG 编程简介羈UG 是当前世界最先进、面对先进制造行业、紧密集成的 CAID/CAD/CAE/CAM 软件系统，提供了从产品设计、分析、仿真、数控程序生成等一整套解决方案.UG CAM 是整个 UG 系统的一部分,它以三维主模型为基础，具有强大可靠的刀具轨迹生成方法，可以完成铣削（2。5 轴~5 轴）、车削、线切割等的编程.UG CAM 是模具数控行业最具代表性的数控编程软件，其最大的特点就是生成的刀具轨迹合理、切削负载均匀、适合高速加工.另外,在加工过程中的模型、加工工艺和刀具管理，均与主模型相关联，主模型更改设计后，编程只需重新计算即可，所以 UG 编程的效率非常高.蒃UG CAM 主要由 5 个模块组成,即交互工艺参数输入模块、刀具轨迹生成模块、刀具轨迹编辑模块、三维加工动态仿真模块和后置处理模块，下面对这 5 个模块作简单的介绍.膃（1）交互工艺参数输入模块。通过人机交互的方式，用对话框和过程向导的形式输入刀具、夹具、编程原点、毛坯和零件等工艺参数。肁（2）刀具轨迹生成模块。具有非常丰富的刀具轨迹生成方法，主要包括铣削（2。5轴～5 轴)、车削、线切割等加工方法.本书主要讲解 2。5 轴和 3 轴数控铣加工。虿（3）刀具轨迹编辑模块。刀具轨迹编辑器可用于观察刀具的运动轨迹，并提供延伸、缩短和修改刀具轨迹的功能.同时，能够通过控制图形和文本的信息编辑刀轨.薅（4）三维加工动态仿真模块.是一个无须利用机床、成本低、高效率的测试 NC 加工的方法.可以检验刀具与零件和夹具是否发生碰撞、是否过切以及加工余量分布等情况，以便在编程过程中及时解决.芁(5）后处理模块。包括一个通用的后置处理器（GPM），用户可以方便地建立用户定制的后置处理.通过使用加工数据文件生成器(MDFG），一系列交互选项提示用户选择定义特定机床和控制器特性的参数，包括控制器和机床规格与类型、插补方式、标准循环等。蒀1.2 编程加工工艺知识葿在进行数控编程前,读者必须具备一定的加工工艺知识，例如，数控机床的分类、各种数控...
