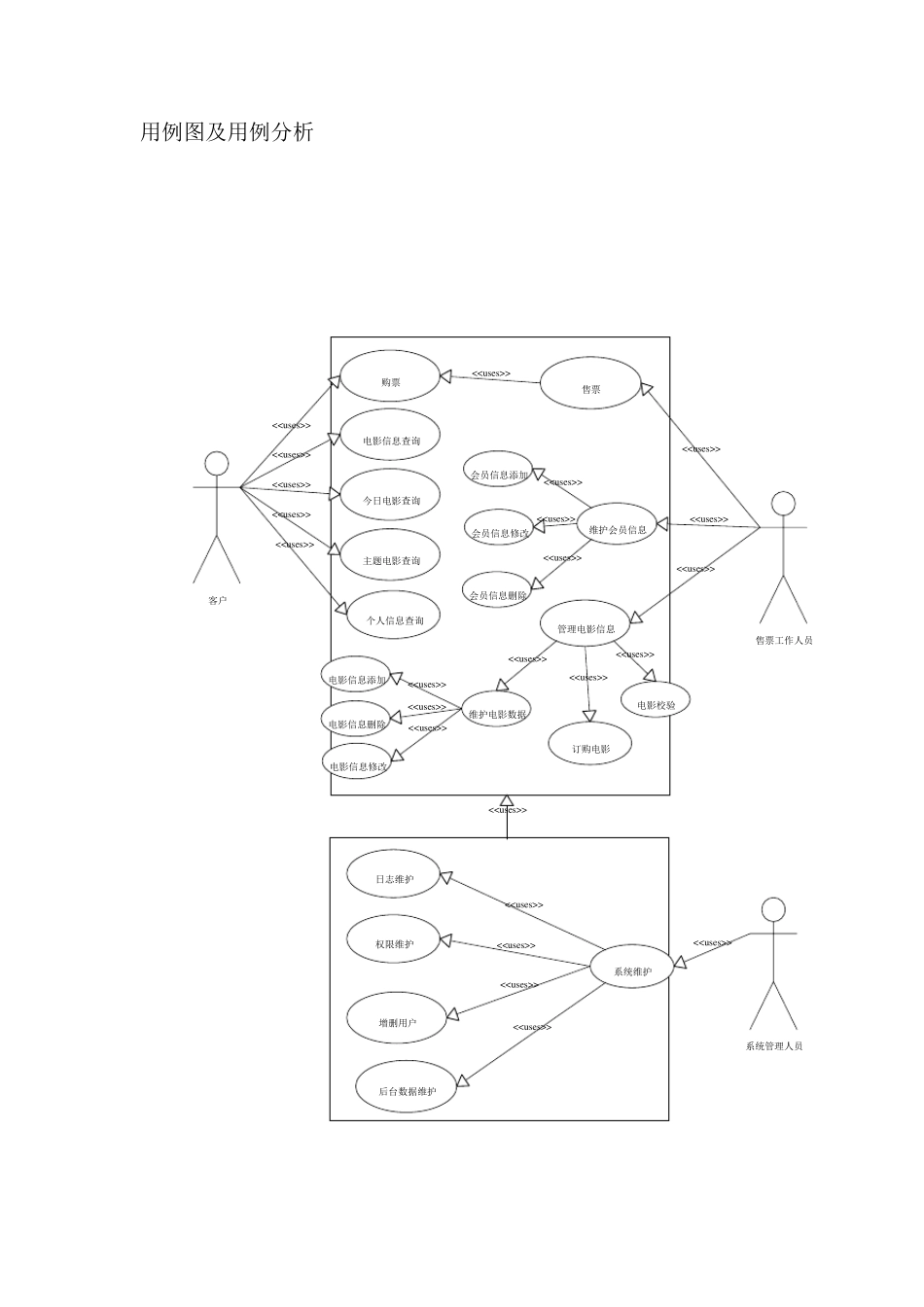

用例图及用例分析 客户电影信息查询今日电影查询主题电影查询售票工作人员系统管理人员售票维护会员信息<>系统维护日志维护权限维护增删用户后台数据维护<><><>个人信息查询会员信息添加会员信息修改会员信息删除管理电影信息<>订购电影电影校验维护电影数据<>电影信息添加电影信息删除电影信息修改购票<><><><><><><><><><><><><><><><><><> 重点用例分析 用例名称：售票 描述：售票工作人员使用系统销售用例完成售票的任务 标识符:uc1 优先级：A(高) 角色: 售票工作人员 前置条件：售票工作人员已成功登录系统并具有查询电影信息、售票的权限 主事件流: 1. 售票工作人员选择售票选项，用例开始 2. 售票工作人员输入账号，系统根据规则检查账号的有效性 A1：售票工作人员账号无效 3. 售票工作人员输入密码，检查密码是否正确 A2：密码错误 4．显示登录成功提示信息 5．售票工作人员查询输入顾客所购买电影名称 6. 系统根据输入的电影名，进入数据库调出电影单价，查询余票 7．售票工作人员扫描会员卡 A3：有会员卡 8. 显示电影总价格 9. 接受顾客付款，售票工作人员点击确认 10. 打印电影票 11. 用例结束 其他事件流： A1: 售票工作人员无效 (1).系统售票工作人员无效的提示信息 (2).返回主事件流第 2 步 A2:密码错误 (1). 系统显示密码错误的提示信息 (2). 返回主事件流第 3 步 A3：有会员卡 （1）.系统显示会员的具体信息，进行折扣计价。 （2）.跳至主事件流第 8 步 后置条件：系统成功将已售出的电影信息更新至数据库中 特殊需求： 用例名称：添加会员 描述：工作人员使用系统添加会员用例完成添加会员的任务 标识符:uc2 优先级：A(高) 角色: 工作人员 前置条件：工作人员已成功登录系统并具有查询、修改和添加会员的权限 主事件流: 1. 工作人员选择添加会员选项，用例开始 2. 工作人员输入账号，系统根据规则检查账号的有效性 A1：工作人员账号无效 3. 工作人员输入密码，检查密码是否正确 A2：密码错误 4．显示登录成功提示信息 5．工作人员点击添加会员 6. 系统进入数据库查询现有会员，生成新的会员号 7．工作人员录入会员信息 8. 显示最新会员信息 9. 接受顾客付款，工作人员点击确认 10. 制成会...
