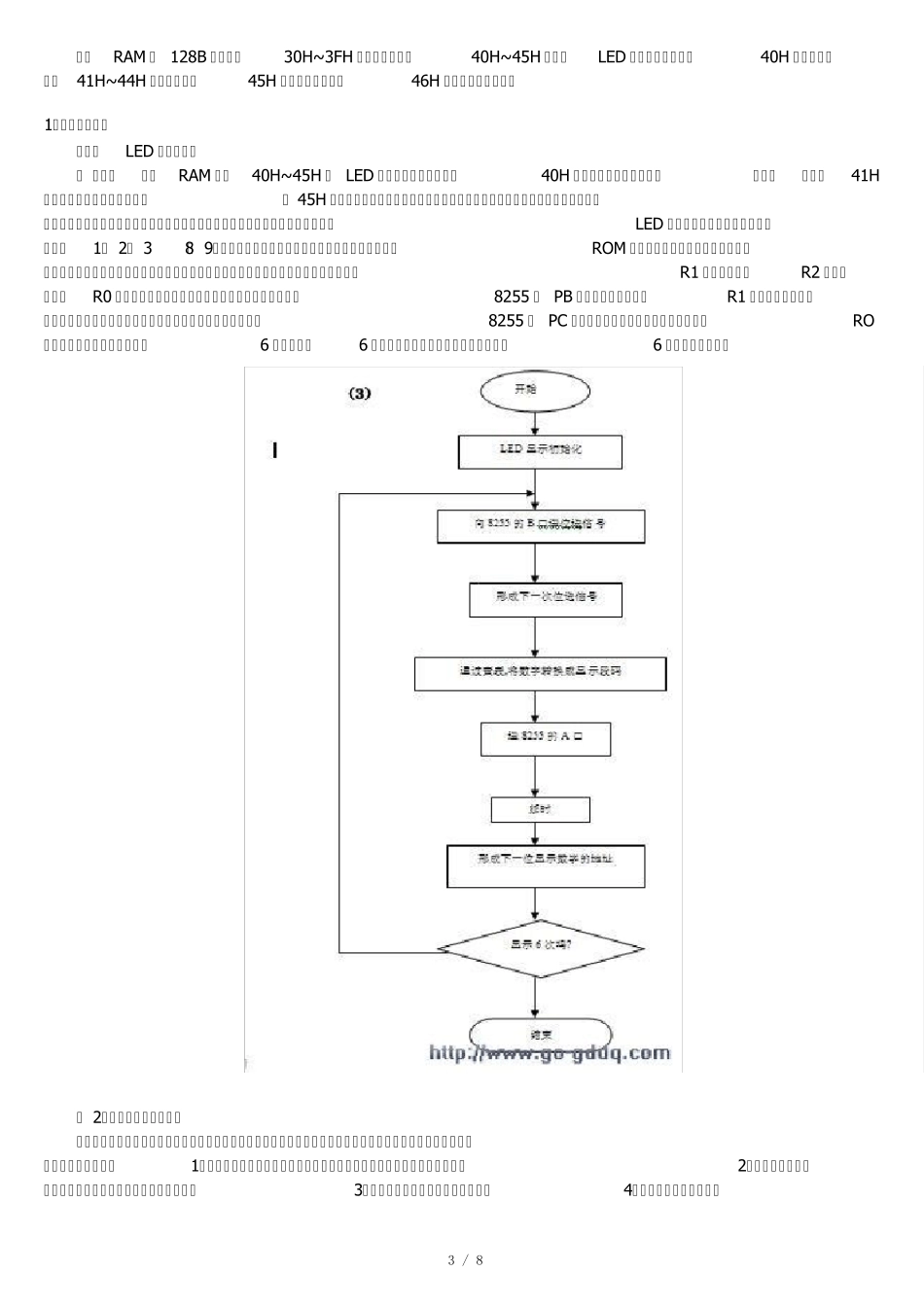

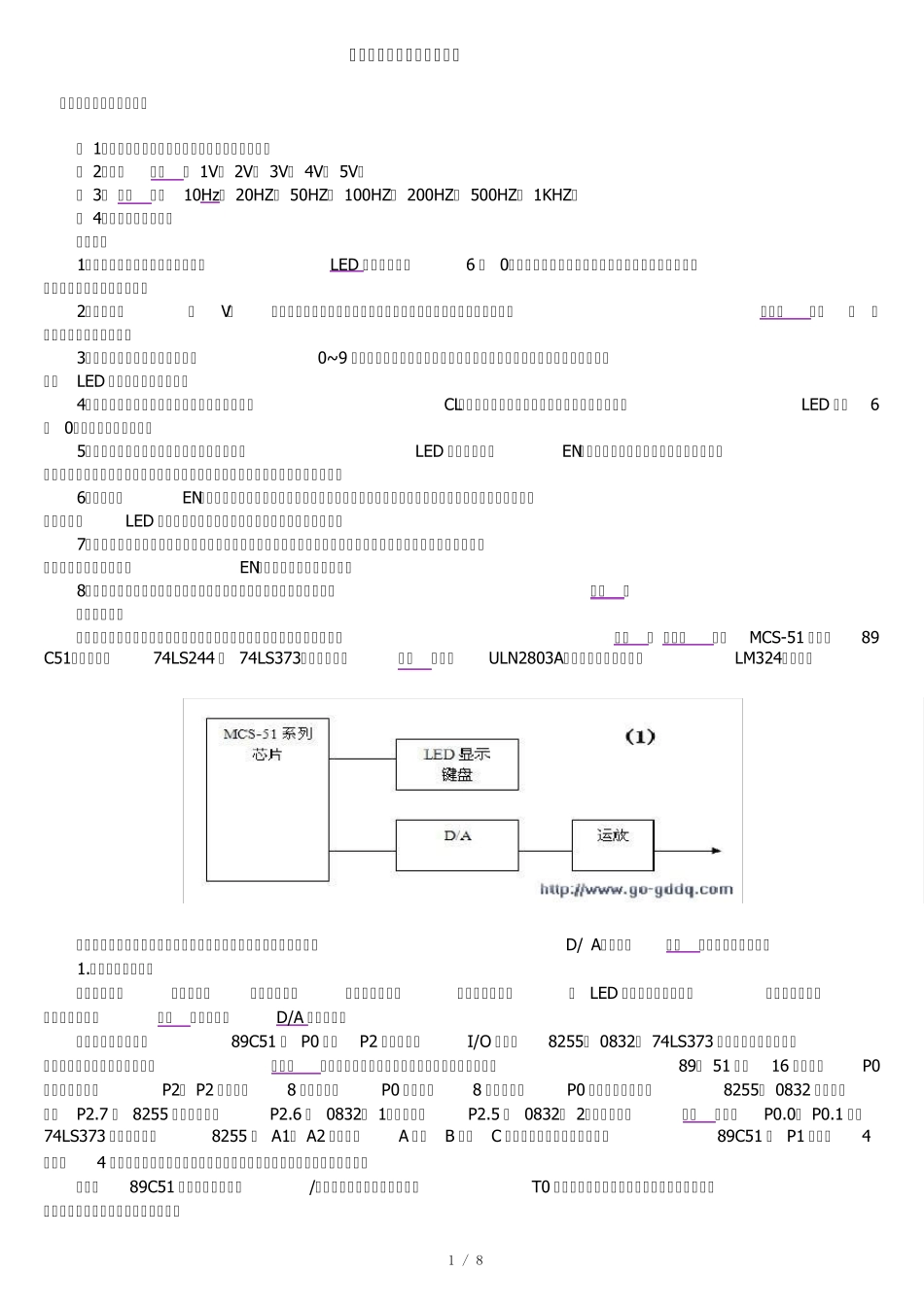

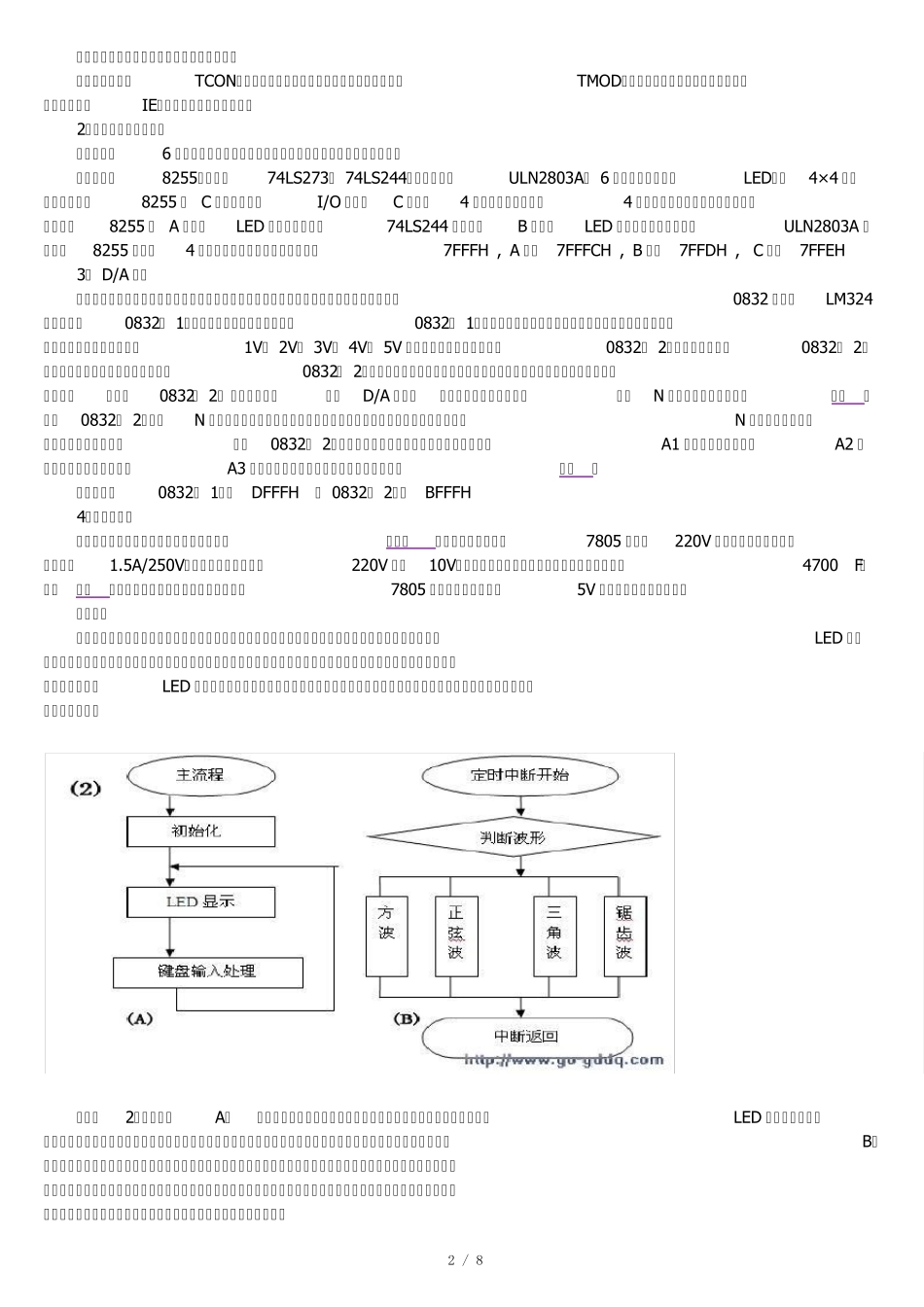

1 / 8 用单片机制作的波形发生器 波形发生器的技术指标： （ 1）波形类型：方型、正弦波、三角波、锯齿波； （ 2）幅值电压： 1V、 2V、 3V、 4V、 5V； （ 3） 频率值：10Hz、 20HZ、 50HZ、 100HZ、 200HZ、 500HZ、 1KHZ； （ 4）输出极性：双极性 操作设计 1、机器通电后，系统进行初始化，LED 在面板上显示6 个 0，表示系统处于初始状态，等待用户输入设置命令，此时，无任何波形信号输出。 2、用户按下“F”、 “V”、 “W”，可以分别进入频率，幅值波形设置，使系统进入设置状态，相应的数码管显示“一 ”，此时，按其它键，无效； 3、在进入某一设置状态后，输入0~ 9 等数字键，（数字键仅在设置状态时，有效）为欲输出的波形设置相应参数，LED 将参数显示在面板上； 4、如果在设置中，要改变已设定的参数，可按下“CL”键，清除所有已设定参数，系统恢复初始状态，LED 显示6个 0，等待重新输入命令； 5、当必要的参数设定完毕后，所有参数显示于LED 上，用户按下“EN”键，系统会将各波形参数传递到波形产生模块中，以便控制波形发生，实现不同频率，不同电压幅值，不同类型波形的输出； 6、用户按下“EN”键后，波形发生器开始输出满足参数的波形信号，面板上相应类型的运行指示灯闪烁，表示波形正在输出，LED 显示波形类型编号，频率值、电压幅值等波形参数； 7、波形发生器在输出信号时，按下任意一个键，就停止波形信号输出，等待重新设置参数，设置过程如上所述，如果不改变参数，可按下“EN”键，继续输出原波形信号； 8、要停止波形发生器的使用，可按下复位按钮，将系统复位，然后关闭电源。 硬件组成部分 通过综合比较，决定选用获得广泛应用，性能价格高的常用芯片来构成硬件电路。 单片机采用MCS-51 系列的89C51（一块），74LS244 和 74LS373（各一块），反相驱动器 ULN2803A（一块），运算放大器 LM324（一块） 波形发生器的硬件电路由单片机、键盘显示器接口电路、波形转换（D/ A）电路和电源线路等四部分构成。 1.单片机电路功能： 形成扫描码，键值识别，键功能处理，完成参数设置；形成显示段码，向 LED 显示接口电路输出；产生定时中断；形成波形的数字编码，并输出到D/A 接口电路； 如电路原理图所示： 89C51 的 P0 口和P2 口作为扩展I/O 口，与8255、 0832、 74LS373 相连接，可寻址片外的寄存器。单片机寻址外设，采用存储器映像方式，外部...
