用易拉罐自制简易斯特林发动机

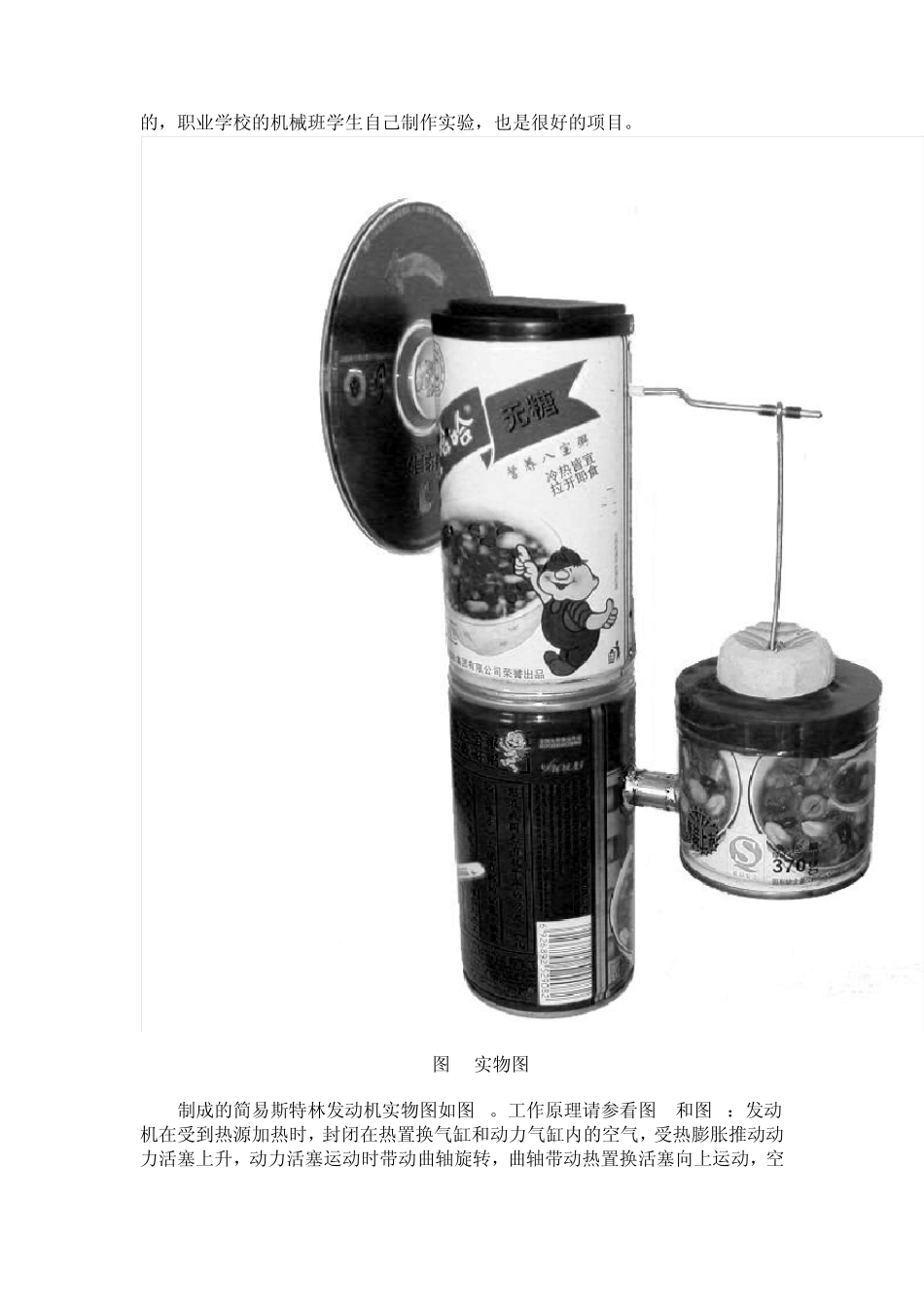

用易拉罐自制简易斯特林发动机 本人以前写的一篇文章，很多网友根据此文制作成功。 斯特林发动机，又称外燃式发动机。它依靠封闭在气缸内的气体热胀冷缩产生的力工作。与传统的蒸汽机和内燃机相比，它没有复杂的配气系统，能使用各种能源。它的工作介质(一般情况下用空气即可)在封闭的气缸内往复流动，既不象蒸汽机那样需要高压水蒸汽和消耗水，也不象内燃机那样爆炸燃烧，因此制作容易，成本低廉，安全环保，作为热机教学内容的知识拓展和辅助教具是很合适的，职业学校的机械班学生自己制作实验，也是很好的项目。 图 1 实物图 制成的简易斯特林发动机实物图如图 1。工作原理请参看图 2和图 3：发动机在受到热源加热时，封闭在热置换气缸和动力气缸内的空气，受热膨胀推动动力活塞上升，动力活塞运动时带动曲轴旋转，曲轴带动热置换活塞向上运动，空气穿过热置换活塞流向热置换气缸的热端，继续膨胀推动动力活塞上升;动力活塞上升到上止点时被飞轮的惯性带动通过上止点，此时在冷端经过冷却的热置换活塞已开始向下运动，空气流经低温的热置换活塞到达冷端受冷收缩，拉动力动力活塞下降。热置换活塞和动力活塞相互配合，使发动机持续运转下去。 图2 斯特林发动机剖面图 ①热置换气缸 ②热置换活塞 ③动力气缸 ④动力活塞 ⑤支架 ⑥曲轴 ⑦飞轮 图3 斯特林发动机工作过程 材料和工具： 铁质八宝粥易拉罐 3个。自行车辐条 3根，要求辐条帽能在辐条杆上自由滑动。空牙膏管一个。废旧的光盘 3张。气球一个。有韧性的泡沫塑料一块(如拖鞋底)。大头针一个，直径 2毫米铁丝 20厘米。透明胶布。废圆珠笔管。 使用的工具为钳子，剪刀，电烙铁和焊锡(没有电烙铁也可以使用二合一强力胶)，锥子或钻，直尺，圆规。 制作方法： 本设计使用的是八宝粥罐易拉罐，因为它的开口是一个大圆形，而饮料易拉罐的开口较小，需要扩口。文中所给尺寸没有严格要求，并尽量说明设计原理，以便读者可以用其它容器自行设计制作。 一、 加工支架易拉罐 取一个易拉罐，在距罐口 2厘米处左右对称地钻两个孔，孔的直径略大于自行车辐条的直径。这两个孔是曲轴主轴(参见图 1图 2图 5)运转孔。 在此易拉罐的底部正中钻一个孔，插入自行车辐条帽。为了保证辐条帽的螺孔和易拉罐的轴心同心，在易拉罐塑料盖的中心钻一个小孔，盖在罐口。用一根辐条穿过辐条帽，再从塑料盖的小孔伸出，用电烙铁将辐条帽和罐底焊在一起。见图 4。此孔是热置换活塞...
