用火花鉴别材质

用火花鉴别材质_第1页
1/6
用火花鉴别材质_第2页
2/6
用火花鉴别材质_第3页
3/6

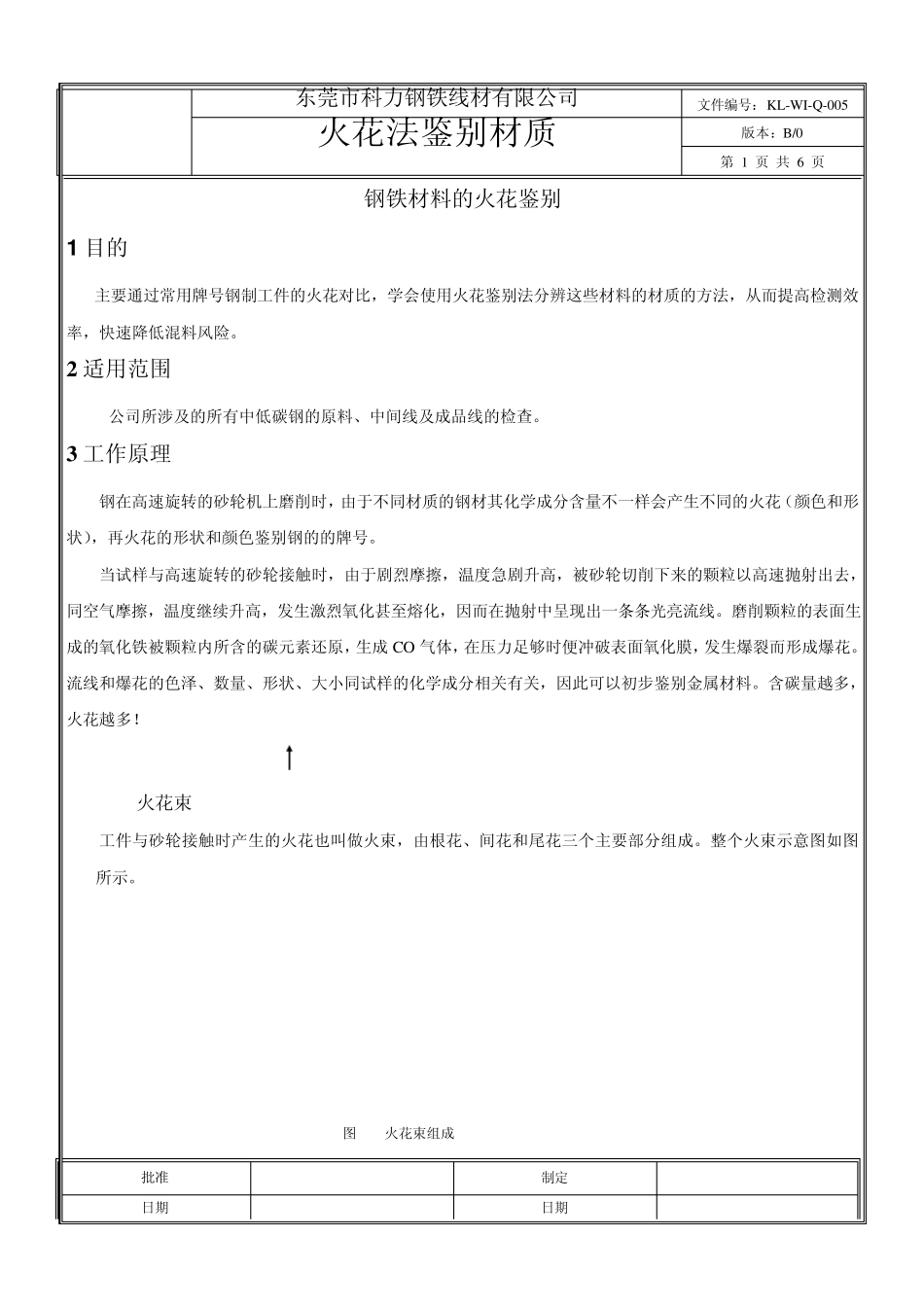

东莞市科力钢铁线材有限公司 文件编号:KL-W I-Q-005 火花法鉴别材质 版本:B/0 第 1 页 共 6 页 批准 制定 日期 日期 钢铁材料的火花鉴别 1 目的 主要通过常用牌号钢制工件的火花对比,学会使用火花鉴别法分辨这些材料的材质的方法,从而提高检测效率,快速降低混料风险。 2 适用范围 公司所涉及的所有中低碳钢的原料、中间线及成品线的检查。 3 工作原理 钢在高速旋转的砂轮机上磨削时,由于不同材质的钢材其化学成分含量不一样会产生不同的火花(颜色和形状),再火花的形状和颜色鉴别钢的的牌号。 当试样与高速旋转的砂轮接触时,由于剧烈摩擦,温度急剧升高,被砂轮切削下来的颗粒以高速抛射出去,同空气摩擦,温度继续升高,发生激烈氧化甚至熔化,因而在抛射中呈现出一条条光亮流线。磨削颗粒的表面生成的氧化铁被颗粒内所含的碳元素还原,生成 CO 气体,在压力足够时便冲破表面氧化膜,发生爆裂而形成爆花。流线和爆花的色泽、数量、形状、大小同试样的化学成分相关有关,因此可以初步鉴别金属材料。含碳量越多,火花越多! Fe2O3+3C=2Fe+3CO 4Fe+3O2=2Fe2O3 3.1火花束 工件与砂轮接触时产生的火花也叫做火束,由根花、间花和尾花三个主要部分组成。整个火束示意图如图1-1所示。 图 1-1火花束组成 东莞市科力钢铁线材有限公司 文件编号:KL-W I-Q-005 火花法鉴别材质 版本:B/0 第 2 页 共 6 页 批准 制定 日期 日期 3.1.1 根花:靠近砂轮部位的火花。 3.1.2 间花:在火束中间部位,火花最密集的一段。从间花中可以看出钢中碳质量分数多少。 3.1.3 尾花:火束末端接近消失的部位,根据尾花形状,可以判断钢中所含合金元素。 3.2 火花 火花由亮线(流线)、节点、芒线、爆花、花粉和尾花所组成,其示意图如图1-2所示。 图1-2火花示意图 3.2.1 流线:高温的粉末微粒沿砂轮切线飞行时产生线条状的亮体称为流线,通常分为3 种:①直线状流线;②断续状流线;③波纹状流线。其示意图如图1-3所示 图1-3流线示意图 3.2.2 节点 流线中途爆裂的亮点叫节点。 3.2.3 芒线 节点爆裂时射出的发光线条。随含碳量增高,分叉增多,有两根分叉、三根分叉、四根分叉和多根分叉见图1-4所示。 图1-4芒线分叉示意图 3.2.4 爆花 流线中爆裂所产生的光亮火花或是节点处爆裂的火花叫爆花。爆花由节点和芒线组成,爆花随流线上芒线的爆裂情况,有一次花、二次花、三次花和多次花之分 见图1...
