用电设备的接地保护

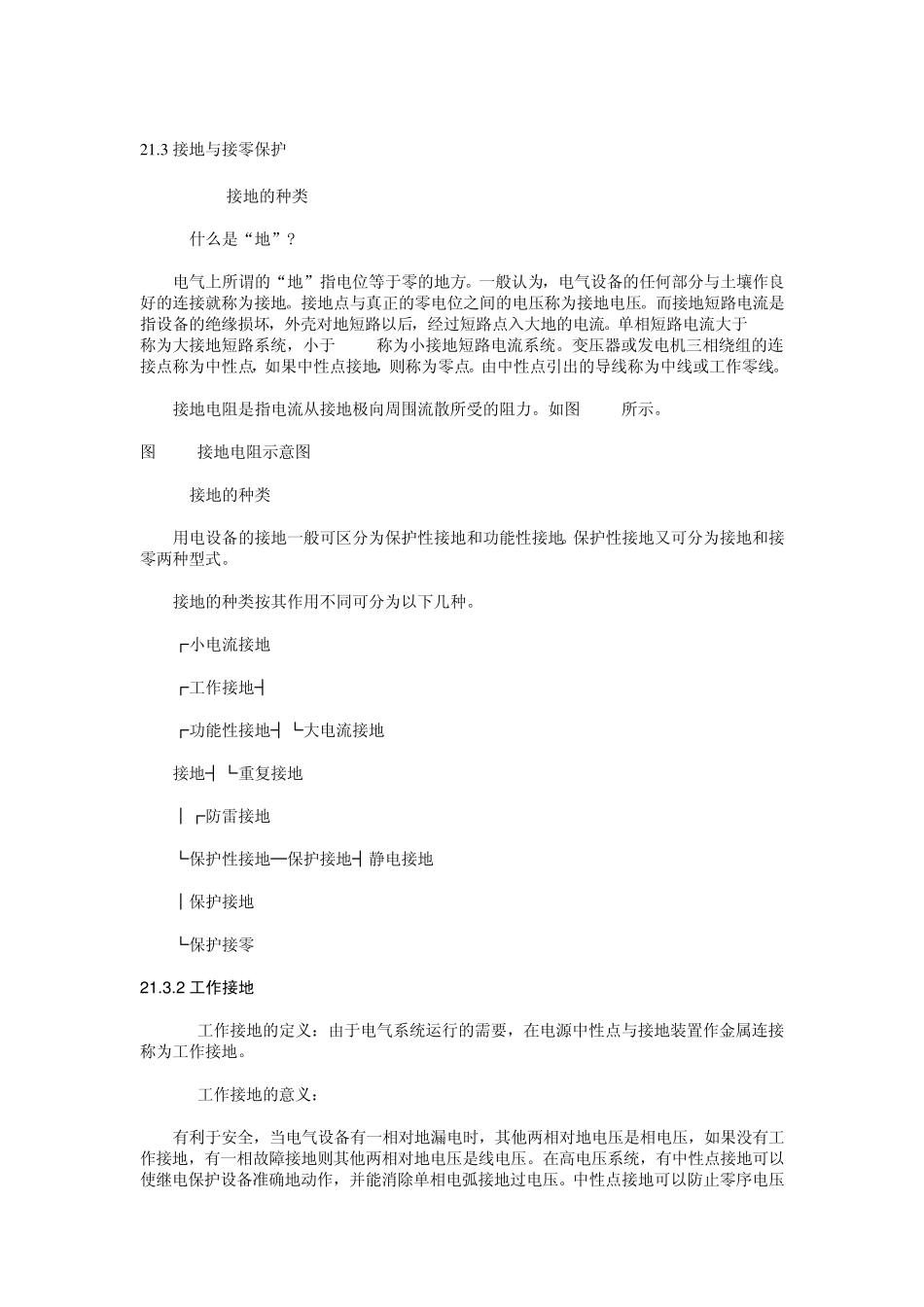

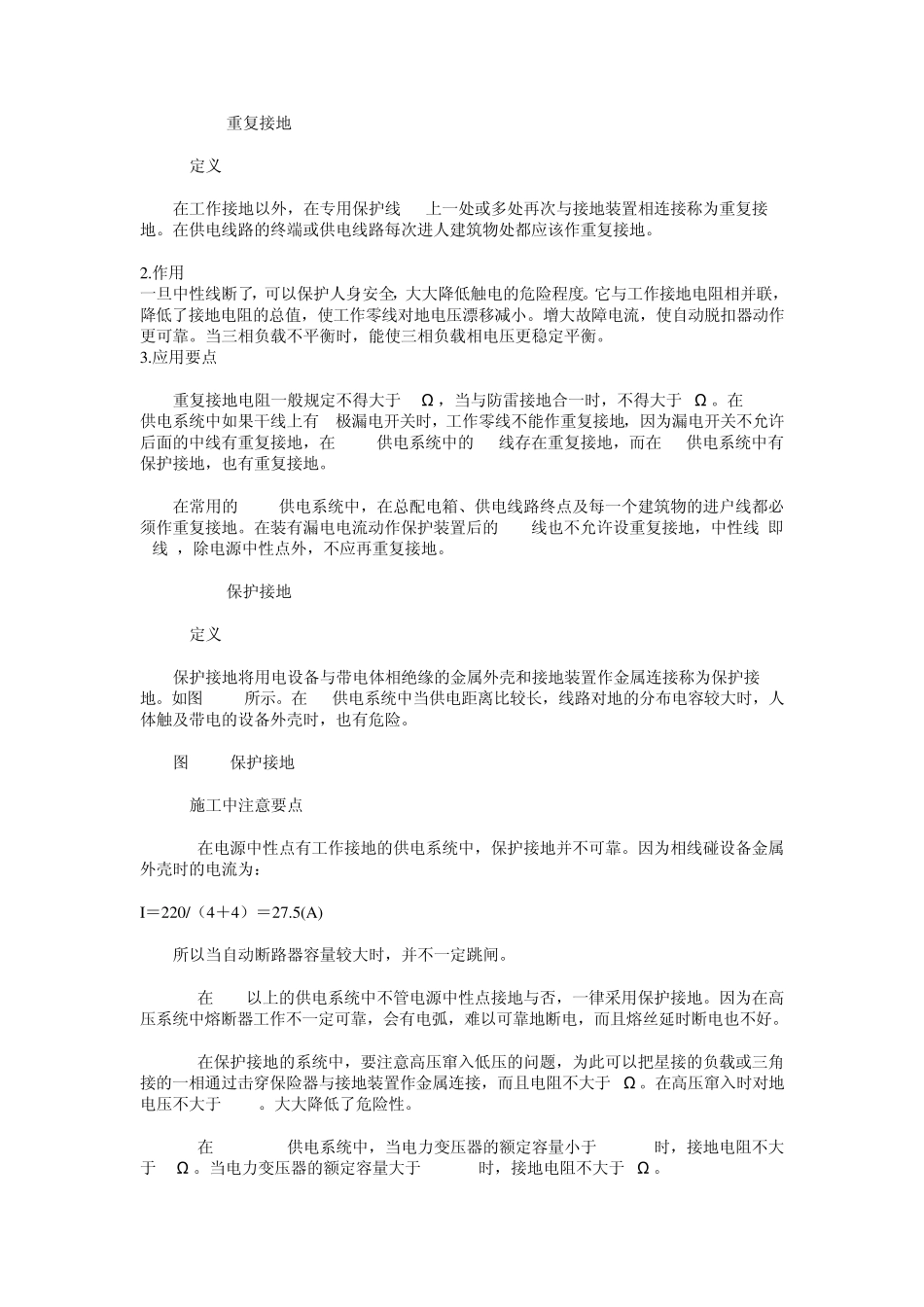

2 1 .3 接地与接零保护 21.3.1接地的种类 1.什么是“地”? 电气上所谓的“地”指电位等于零的地方。一般认为，电气设备的任何部分与土壤作良好的连接就称为接地。接地点与真正的零电位之间的电压称为接地电压。而接地短路电流是指设备的绝缘损坏，外壳对地短路以后，经过短路点入大地的电流。单相短路电流大于 500A称为大接地短路系统，小于 500A称为小接地短路电流系统。变压器或发电机三相绕组的连接点称为中性点，如果中性点接地，则称为零点。由中性点引出的导线称为中线或工作零线。 接地电阻是指电流从接地极向周围流散所受的阻力。如图 21-5所示。 图 21-5接地电阻示意图 2.接地的种类 用电设备的接地一般可区分为保护性接地和功能性接地。保护性接地又可分为接地和接零两种型式。 接地的种类按其作用不同可分为以下几种。 ┌小电流接地 ┌工作接地┤ ┌功能性接地┤└大电流接地 接地┤└重复接地 │┌防雷接地 └保护性接地─保护接地┤静电接地 │保护接地 └保护接零 2 1 .3 .2 工作接地 (1)工作接地的定义：由于电气系统运行的需要，在电源中性点与接地装置作金属连接称为工作接地。 (2)工作接地的意义： 有利于安全，当电气设备有一相对地漏电时，其他两相对地电压是相电压，如果没有工作接地，有一相故障接地则其他两相对地电压是线电压。在高电压系统，有中性点接地可以使继电保护设备准确地动作，并能消除单相电弧接地过电压。中性点接地可以防止零序电压偏 移 ， 保 持 三 相 电 压 基 本 平 衡 。 在 低 压 系 统 可 以 很 方 便 地 取 出 相 电 压 。 可 以 降 低 电 气 设 备 的绝 缘 水 平 。 一 旦 高 压 窜 入 低 压 ， 当 接 地 电 阻 小 于 4Ω 时 ， 中 性 点 对 地 电 压 不 大 于 120V。 以前 高 压 输 电 可 以 用 一 相 工 作 接 地 ， 能 把 大 地 当 做 一 根 导 线 ， 节 省 材 料 ， 现 在 新 规 范 不 允 许 。 中 线 对 地 电 压 当 工 作 接 地 系 统 出 现 一 相 碰 地 时 ， 中 线 的 对 地 电 压 为 UO： 见 图 21-6。 UO＝ Id.RO＝ RO/IO＋ Rd U2 式 中 ： RO— — 工 作 接 地 电 阻 ； Rd— — 接 地 短 路 电 阻 ； Id— — 接 地 短 路 电 流 ； U相 ─ 相 电压 图 ...
