用网络分析仪测量天线及馈线

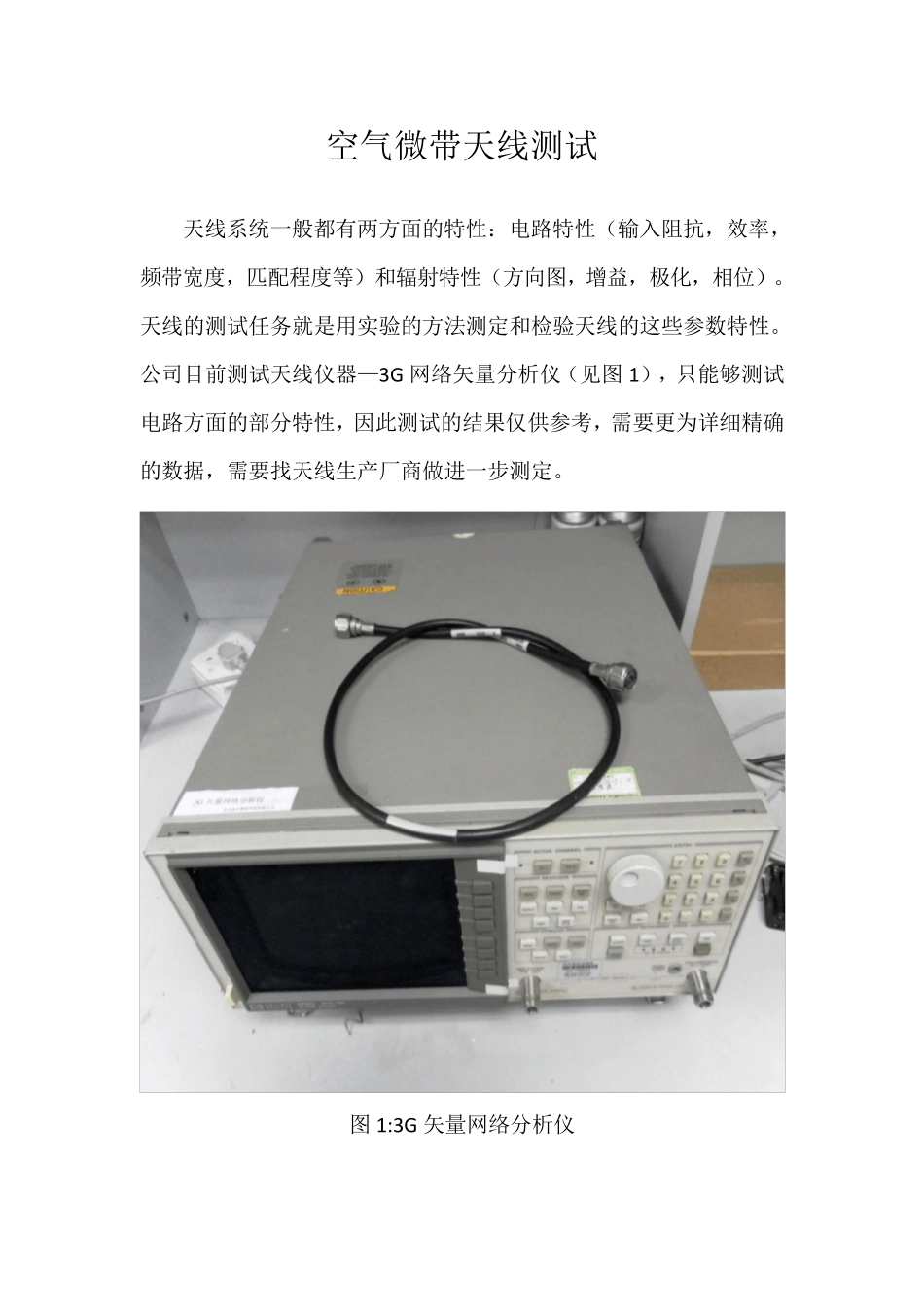

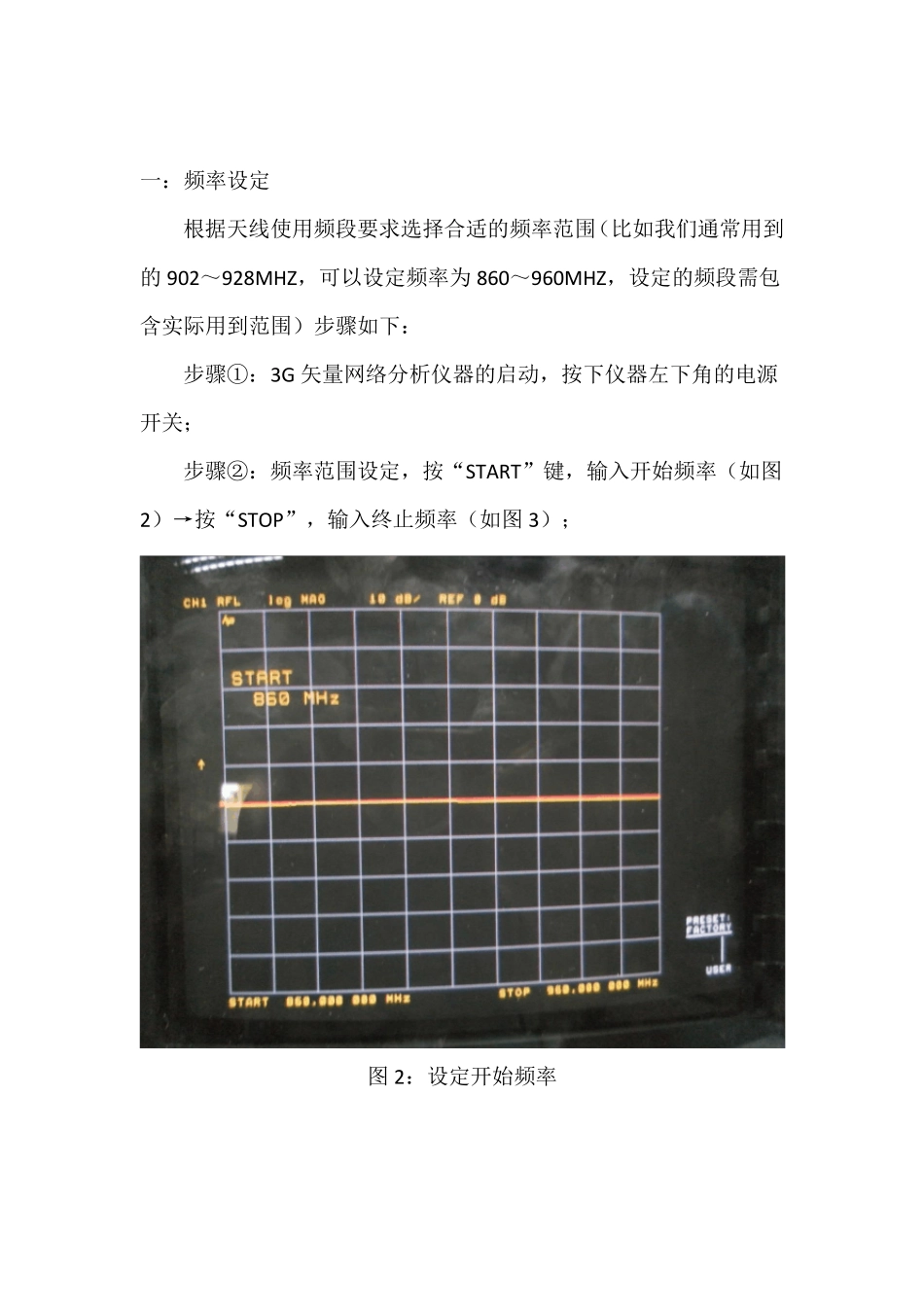

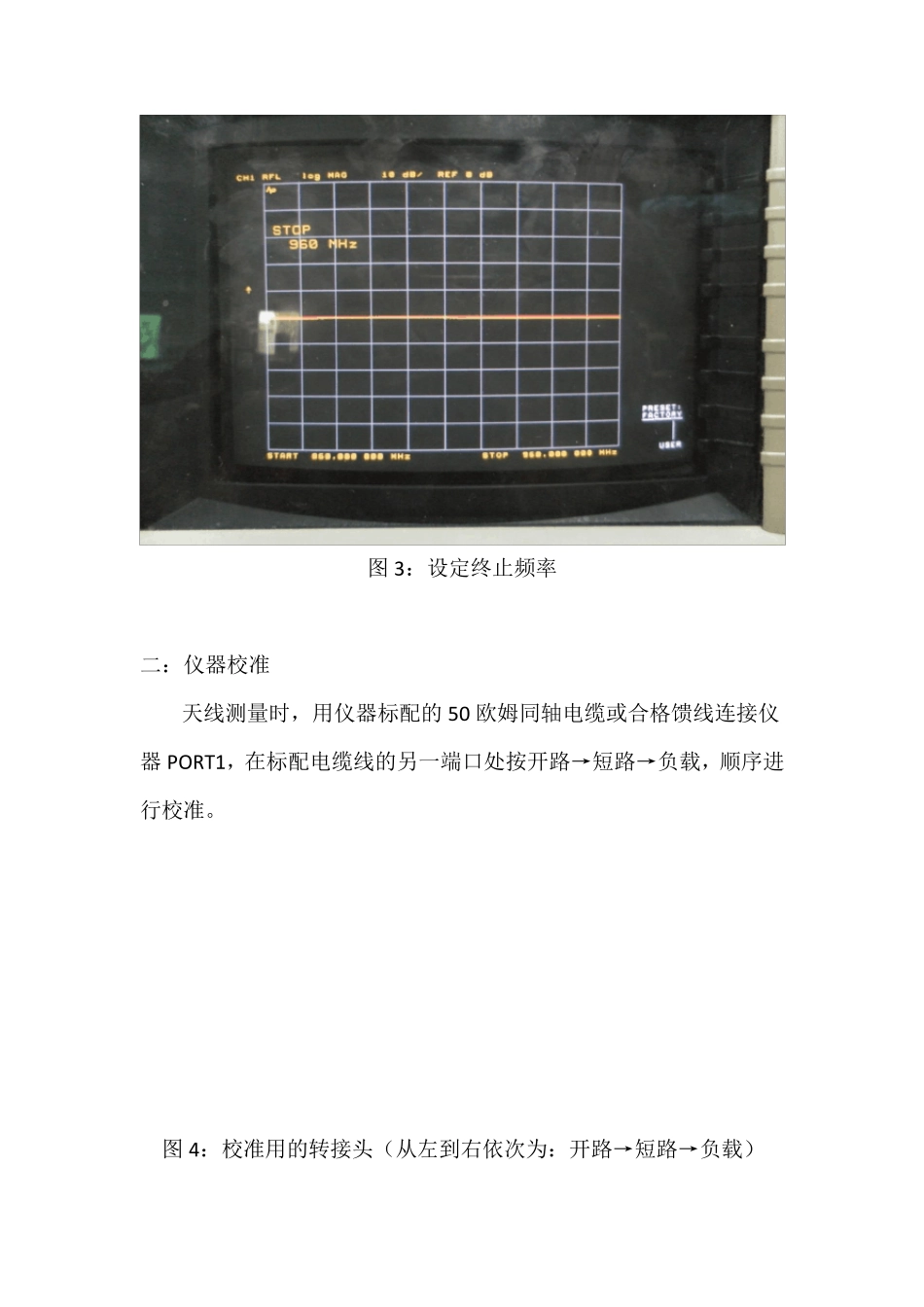

空气微带天线测试 天线系统一般都有两方面的特性：电路特性（输入阻抗，效率，频带宽度，匹配程度等）和辐射特性（方向图，增益，极化，相位）。天线的测试任务就是用实验的方法测定和检验天线的这些参数特性。 公司目前测试天线仪器—3G 网络矢量分析仪（见图1），只能够测试电路方面的部分特性，因此测试的结果仅供参考，需要更为详细精确的数据，需要找天线生产厂商做进一步测定。 图1:3G 矢量网络分析仪 一：频率设定 根据天线使用频段要求选择合适的频率范围（比如我们通常用到的902～928MHZ，可以设定频率为860～960MHZ，设定的频段需包含实际用到范围）步骤如下： 步骤①：3G 矢量网络分析仪器的启动，按下仪器左下角的电源开关； 步骤②：频率范围设定，按“START”键，输入开始频率（如图2）→按“STOP”，输入终止频率（如图 3）； 图 2：设定开始频率 图3：设定终止频率 二：仪器校准 天线测量时，用仪器标配的50 欧姆同轴电缆或合格馈线连接仪器PORT1，在标配电缆线的另一端口处按开路→短路→负载，顺序进行校准。 图4：校准用的转接头（从左到右依次为：开路→短路→负载） 步骤③：进入校准界面，按“FORMAT”键→“SMTIH CHART”→“MKR”→“CAL”→“CALIBRATE MENU ”→“REFLECTION 1-PORT” 步骤④：开路校准，按下图所示连接仪器，标配 50 欧姆同轴电缆，N母头转 N 母头及开路转接头，然后按“OPENS”→“OPEN(M)”→“OPEN(F)”→“DONE OPENS” 图 5：开路校准 步骤⑤：短路校准，按下图所示连接仪器，标配 50 欧姆同轴电缆，N母头转 N 母头及短路转接头，然后按“SHORTS”→“SHORT(M)”→“SHORT(F)”→“DONE SHORS” 图6：短路校准 步骤⑥：负载校准，按下图所示连接仪器，标配50 欧姆同轴电缆，N母头转N 母头及负载50 欧姆接头，然后按“LOAD”→“DONE 1-PORT CAL” 图7：负载校准 图8：完成校准 三：测试及调整 测量天线时，不要将天线对准仪器，金属物品，墙等其他障碍物，以免影响测试效果，应将天线对向开阔空旷的方向。可以通过如下参数对天线的性能进行检查判断： ⑴ 驻波比（SW R），在图8 所以界面中，按“FORMAT”→“SW R”进入图9 所示界面；测量时，要求驻波比在测试范围内 MKR值在1.5 以下，如果驻波比的MKR 值超过1.5，可以通过以下方式调整： 图9 驻波比界面 ① 调整辐射片：增加，减少辐射片的宽度，图10 的右下角被裁剪掉一部份，...
