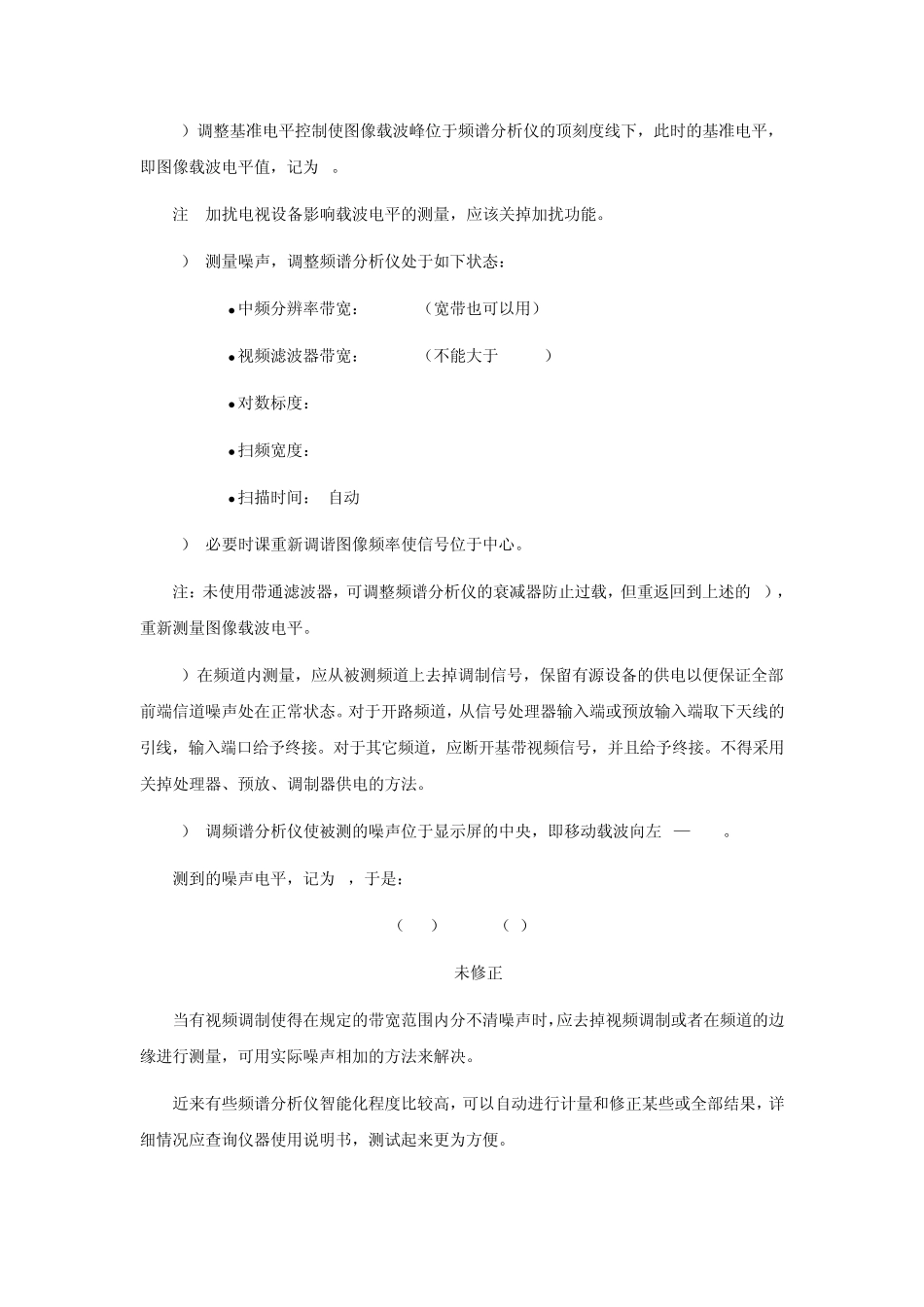

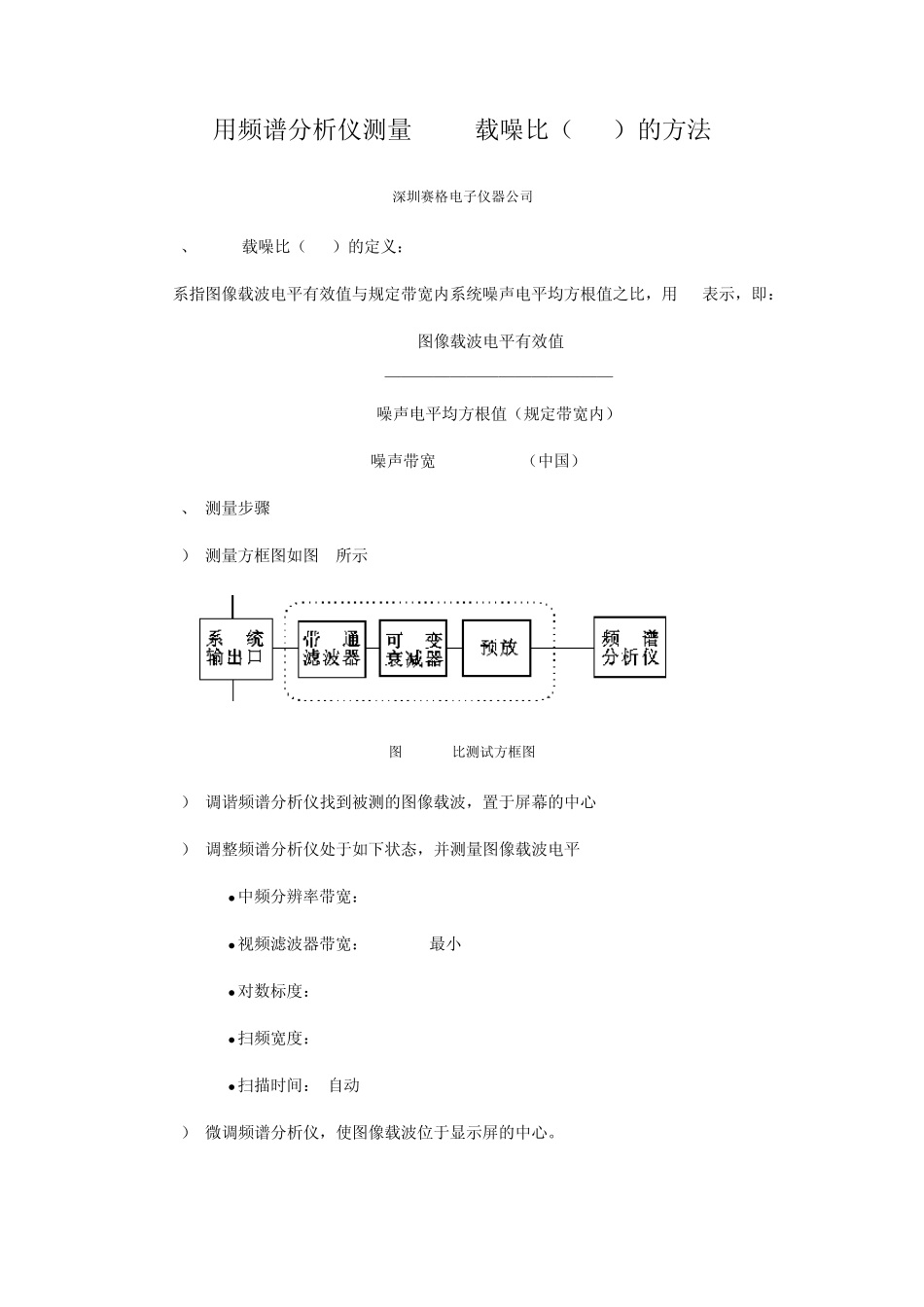

用频谱分析仪测量CATV载噪比（C/N）的方法 深圳赛格电子仪器公司 1、 CATV载噪比（C/N）的定义： 系指图像载波电平有效值与规定带宽内系统噪声电平均方根值之比，用dB表示，即： 图像载波电平有效值 C/N=20lg —————————————— 噪声电平均方根值（规定带宽内） 噪声带宽BW=5.75MHz（中国） 2、 测量步骤 1） 测量方框图如图1所示 图1 C/N比测试方框图 2） 调谐频谱分析仪找到被测的图像载波，置于屏幕的中心 3） 调整频谱分析仪处于如下状态，并测量图像载波电平  中频分辨率带宽： 300kHz  视频滤波器带宽： 300kHz最小  对数标度： 2dB/div  扫频宽度： 1MHz/div  扫描时间： 自动 4） 微调频谱分析仪，使图像载波位于显示屏的中心。 5）调整基准电平控制使图像载波峰位于频谱分析仪的顶刻度线下，此时的基准电平，即图像载波电平值，记为 A。 注: 加扰电视设备影响载波电平的测量，应该关掉加扰功能。 6） 测量噪声，调整频谱分析仪处于如下状态：  中频分辨率带宽： 30kHz（宽带也可以用）  视频滤波器带宽： 100Hz（不能大于 300Hz）  对数标度： 10dB/div  扫频宽度： 1MHz/div  扫描时间： 自动 7） 必要时课重新调谐图像频率使信号位于中心。 注：未使用带通滤波器，可调整频谱分析仪的衰减器防止过载，但重返回到上述的 3），重新测量图像载波电平。 8）在频道内测量，应从被测频道上去掉调制信号，保留有源设备的供电以便保证全部前端信道噪声处在正常状态。对于开路频道，从信号处理器输入端或预放输入端取下天线的引线，输入端口给予终接。对于其它频道，应断开基带视频信号，并且给予终接。不得采用关掉处理器、预放、调制器供电的方法。 9） 调频谱分析仪使被测的噪声位于显示屏的中央，即移动载波向左2—3MHz。 测到的噪声电平，记为 B，于是： （C/N） =A-B （1） 未修正 当有视频调制使得在规定的带宽范围内分不清噪声时，应去掉视频调制或者在频道的边缘进行测量，可用实际噪声相加的方法来解决。 近来有些频谱分析仪智能化程度比较高，可以自动进行计量和修正某些或全部结果，详细情况应查询仪器使用说明书，测试起来更为方便。 3、 C/N比计算 从以上测量的结果减去如下的修正系数： 1） 带宽修正系数应按下式计算： B1 C1=lolg --- B2 式中：B1——规定的噪声带宽，（对于 PAL-D为 5.75MHz） ...
