田径场地施工方案

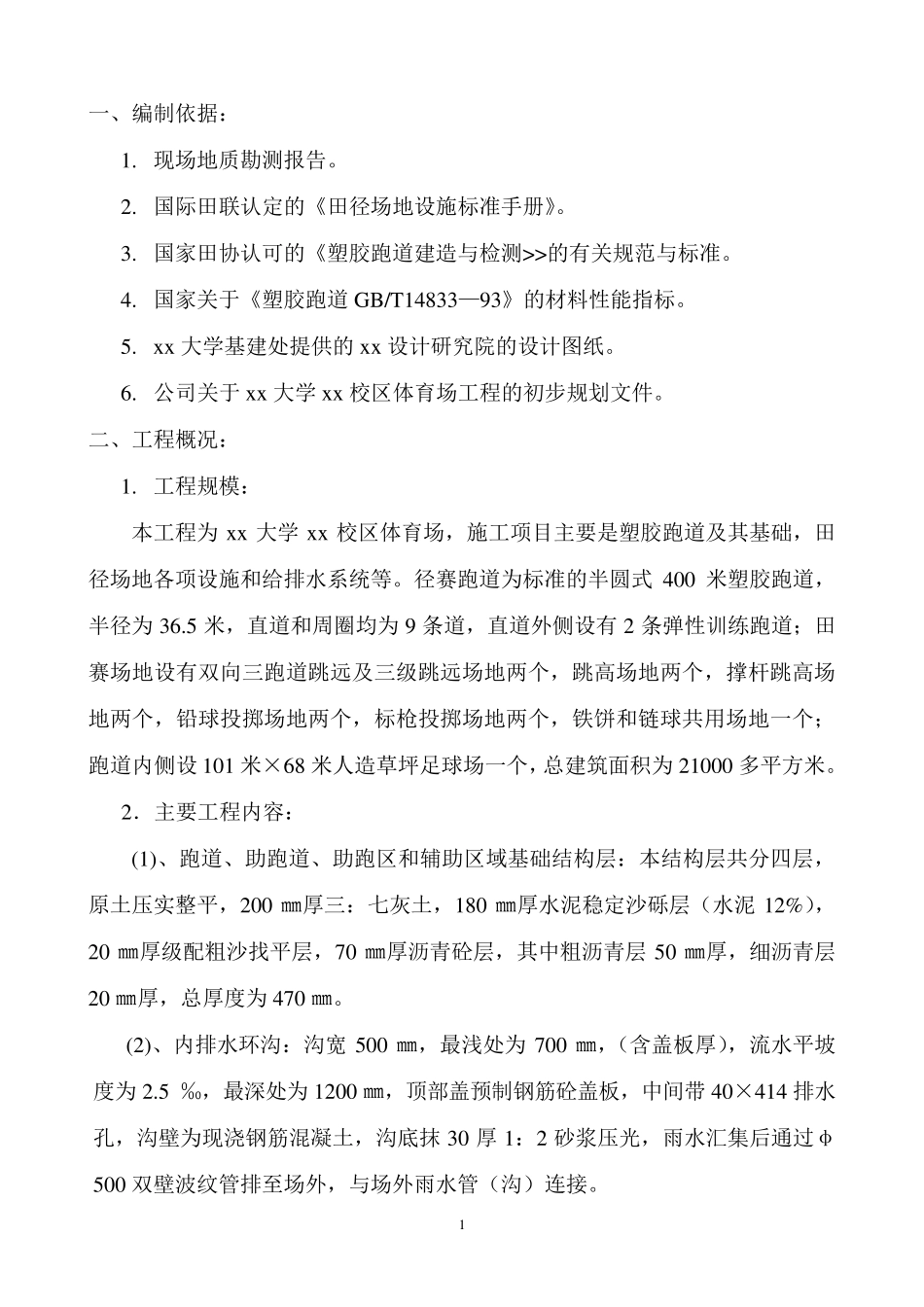

1 一、编制依据： 1. 现场地质勘测报告。 2. 国际田联认定的《田径场地设施标准手册》。 3. 国家田协认可的《塑胶跑道建造与检测>>的有关规范与标准。 4. 国家关于《塑胶跑道 GB/T14833—93》的材料性能指标。 5. xx大学基建处提供的 xx设计研究院的设计图纸。 6. 公司关于 xx大学 xx校区体育场工程的初步规划文件。 二、工程概况： 1. 工程规模： 本工程为 xx 大学 xx 校区体育场，施工项目主要是塑胶跑道及其基础，田径场地各项设施和给排水系统等。径赛跑道为标准的半圆式 400 米塑胶跑道，半径为 36.5 米，直道和周圈均为 9 条道，直道外侧设有 2 条弹性训练跑道；田赛场地设有双向三跑道跳远及三级跳远场地两个，跳高场地两个，撑杆跳高场地两个，铅球投掷场地两个，标枪投掷场地两个，铁饼和链球共用场地一个；跑道内侧设 101 米×68 米人造草坪足球场一个，总建筑面积为 21000 多平方米。 2．主要工程内容： (1)、跑道、助跑道、助跑区和辅助区域基础结构层：本结构层共分四层，原土压实整平，200 ㎜厚三：七灰土，180 ㎜厚水泥稳定沙砾层（水泥 12%），20 ㎜厚级配粗沙找平层，70 ㎜厚沥青砼层，其中粗沥青层 50 ㎜厚，细沥青层20 ㎜厚，总厚度为 470 ㎜。 (2)、内排水环沟：沟宽 500 ㎜，最浅处为 700 ㎜，（含盖板厚），流水平坡度为 2.5 ‰，最深处为 1200 ㎜，顶部盖预制钢筋砼盖板，中间带 40×414 排水孔，沟壁为现浇钢筋混凝土，沟底抹 30 厚 1：2 砂浆压光，雨水汇集后通过φ500 双壁波纹管排至场外，与场外雨水管（沟）连接。 2 （3 ）、外排水环沟：外排水环沟为现浇钢筋混凝土明沟，上盖4 0 0 ×6 0 0 铸铁篦子，最浅处为4 5 0 ㎜，最深处为9 0 0 ㎜，流水平坡度为3 .5 ‰，沟宽为3 0 0㎜，见田径场设施详图（1 ）。 （4 ）、人造草坪足球场：结构见田径场设施详图（1 ）。 （5 ）、给水和自动升降式喷洒系统：沿内排水环沟内侧和足球场长轴线设洒水喷头 1 4 个，分三路布置，基本覆盖全场，特别是足球场；在场地外沿周圈内0 .5 0 米处，设给水井 1 6 个，井内设有给水龙头和给水栓各一个，供冲洗跑道、看台和场地环保用水。 （6 ）、塑胶面层：铺设总面积为1 2 0 0 0 多平方米，各区域的厚度详见塑胶面层厚度分布设计图，由有资质的专业公司按设计图纸精心组织施工。 （7 ）、田赛场地的单项设施，如跳远、三...
