甲醇乙醇分离塔设计

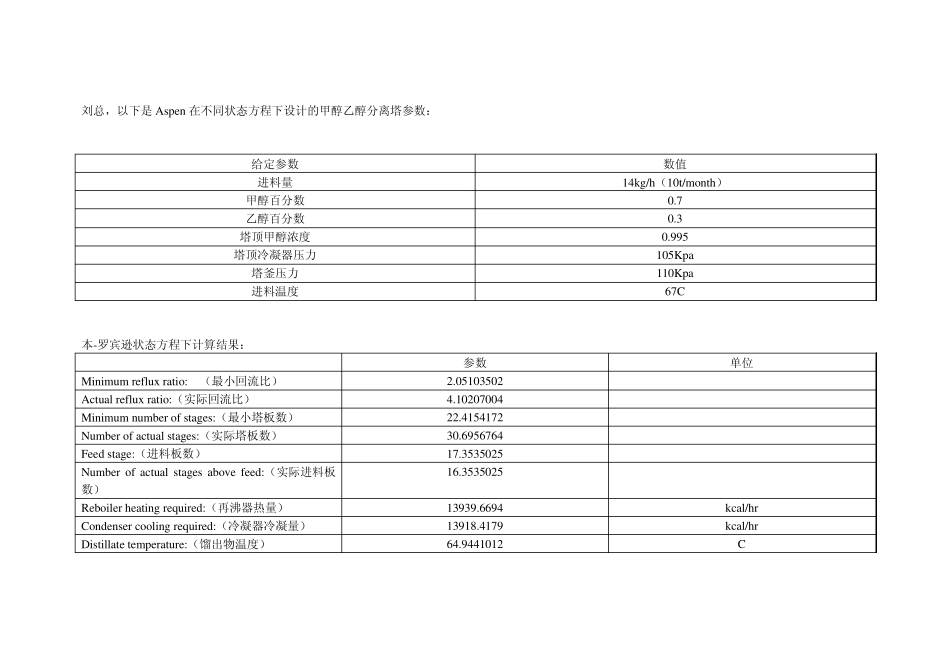

刘总，以下是 Aspen 在不同状态方程下设计的甲醇乙醇分离塔参数： 给定参数 数值 进料量 14kg/h（10t/month） 甲醇百分数 0.7 乙醇百分数 0.3 塔顶甲醇浓度 0.995 塔顶冷凝器压力 105Kpa 塔釜压力 110Kpa 进料温度 67C 本-罗宾逊状态方程下计算结果： 参数 单位 Minimu m reflu x ratio: （最小回流比） 2.05103502 Actu al reflu x ratio:（实际回流比） 4.10207004 Minimu m nu mber of stages:（最小塔板数） 22.4154172 Nu mber of actu al stages:（实际塔板数） 30.6956764 Feed stage:（进料板数） 17.3535025 Nu mber of actu al stages abov e feed:（实际进料板数） 16.3535025 Reboiler heating requ ired:（再沸器热量） 13939.6694 kcal/hr Condenser cooling requ ired:（冷凝器冷凝量） 13918.4179 kcal/hr Distillate temperatu re:（馏出物温度） 64.9441012 C Bottom temperatu re:（塔釜温度） 78.7822818 C Distillate to feed fraction:（这个参数不懂，可能是顶出料占进料百分数） 0.76766365 回流比一定时，塔顶甲醇浓度和塔板数关联图（X 轴表示甲醇浓度，Y 轴表示塔板数）： Sensitivity REC-N SummaryVARY 1 B1 PARAM RECOVL 0.9450.94750.950.95250.9550.95750.960.96250.9650.96750.970.97250.9750.97750.980.98250.9850.98750.990.99250.9950.9975124.52525.52626.52727.52828.52929.53030.53131.53232.53333.53434.535N 塔顶甲醇浓度一定时，塔板数和回流比的关联图（X 轴表示回流比，Y 轴表示塔板数）： Sensitivity N-R Results SummaryVARY 1 B1 PARAM RR -2-1.5-1-0.500.511.522.533.544.555.566.577.588.599.5103035404550556065707580859095100105110115120125130135140145N 理想状态方程下塔各参数计算结果： 参数 单位 Minimum reflux ratio: 1.80086733 Actual reflux ratio: 3.60173466 Minimum number of stages: 19.5093594 Number of actual stages: 27.0712084 Feed stage: 14.0684564 Number of actual stages above feed: 13.0684564 Reboiler heating required: 11792.7233 kcal/hr Condenser cooling required: 11765.5301 kcal/hr Distillate temperature: 65.4594945 C Bottom temperature: 80.1283075 C Distillate to...
