甲醇水二元筛板精馏塔设计)

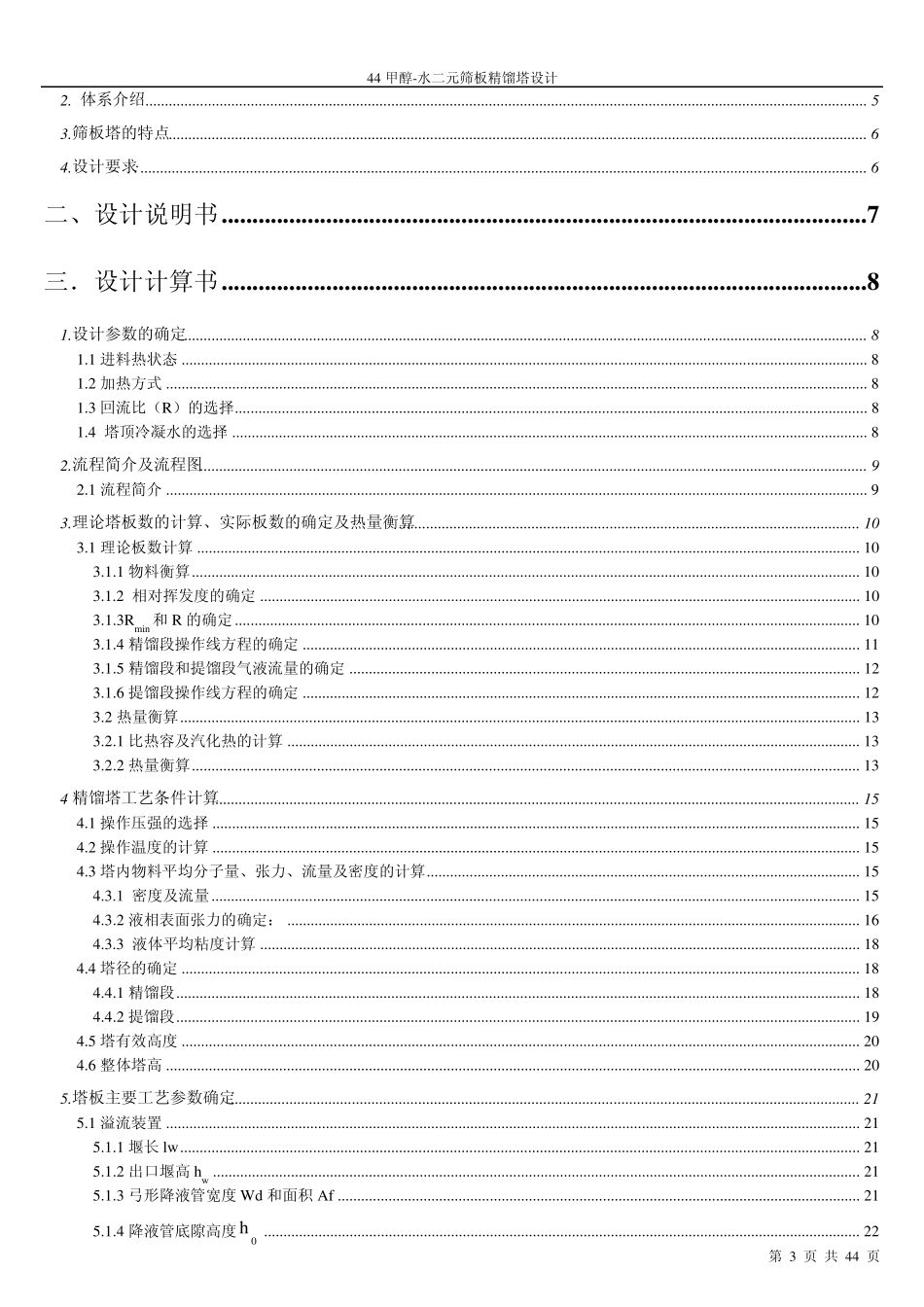

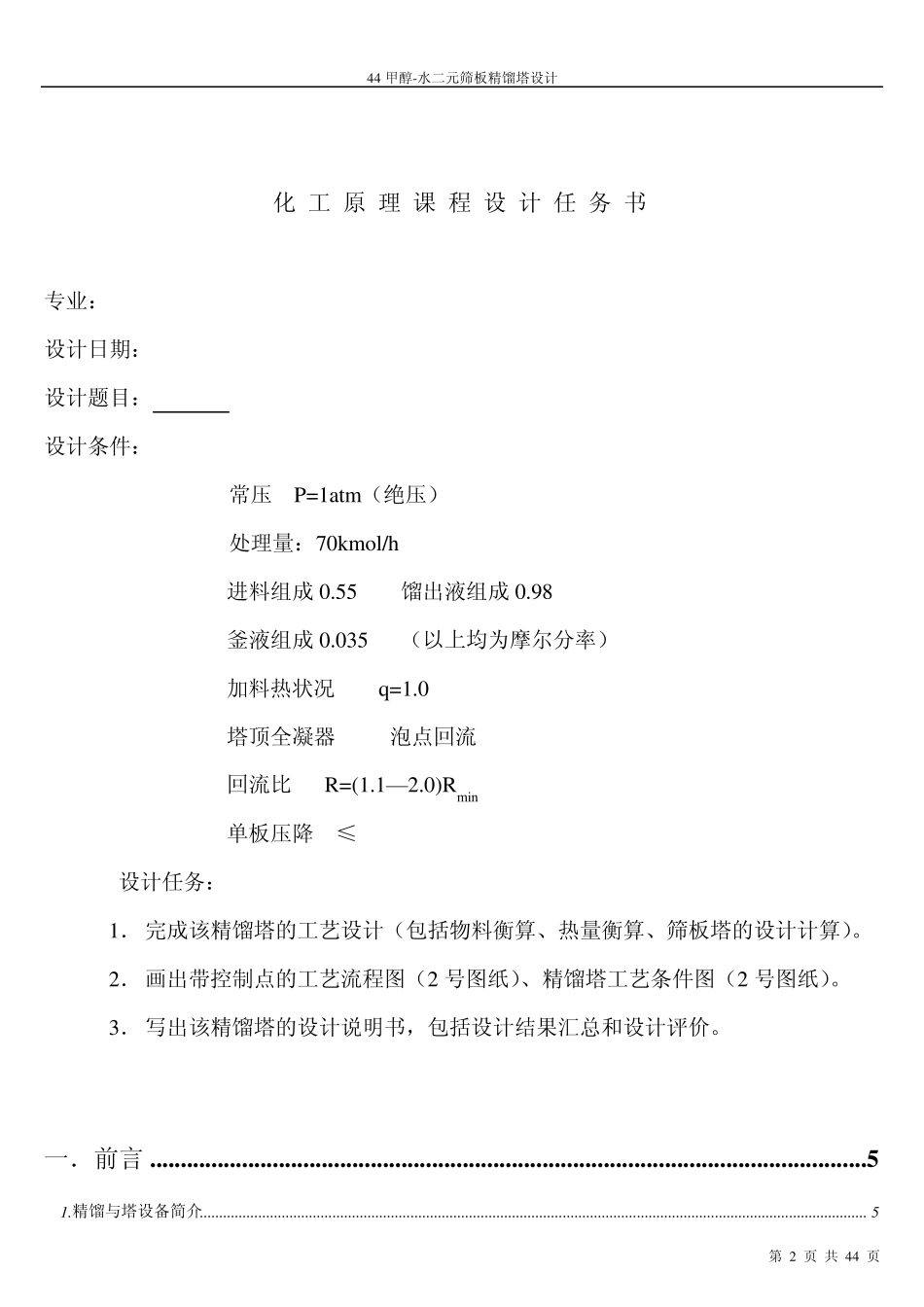

吉 林 化 工 学 院 化工原理 课 程 设 计 题目 常 压 甲醇－水 筛 板 精 馏 塔 的 设 计 教 学 院 专业班级 学生姓名 学生学号 指导教师 2 0 1 1 年 12 月 16 日 44 甲醇-水二元筛板精馏塔设计 第 2 页 共 44 页 化 工 原 理 课 程 设 计 任 务 书 专业： 设计日期： 设计题目： 设计条件： 常压 P=1atm（绝压） 处理量：70kmol/h 进料组成0.55 馏出液组成0.98 釜液组成0.035 （以上均为摩尔分率） 加料热状况 q=1.0 塔顶全凝器 泡点回流 回流比 R=(1.1—2.0)Rmin 单板压降 ≤0.7kPa 设计任务： 1． 完成该精馏塔的工艺设计（包括物料衡算、热量衡算、筛板塔的设计计算）。 2． 画出带控制点的工艺流程图（2 号图纸）、精馏塔工艺条件图（2 号图纸）。 3． 写出该精馏塔的设计说明书，包括设计结果汇总和设计评价。 一．前言 .....................................................................................................................5 1 .精馏与塔设备简介 ........................................................................................................................................................................... 5 44 甲醇-水二元筛板精馏塔设计 第 3 页 共 44 页 2. 体系介绍 ......................................................................................................................................................................................... 5 3.筛板塔的特点 ................................................................................................................................................................................... 6 4.设计要求: .......................................................................................................................................................................................... 6 二、设计说明书 .........................................................................................................7 三．设计计算书 .........................................................................................................8 1.设计参...
