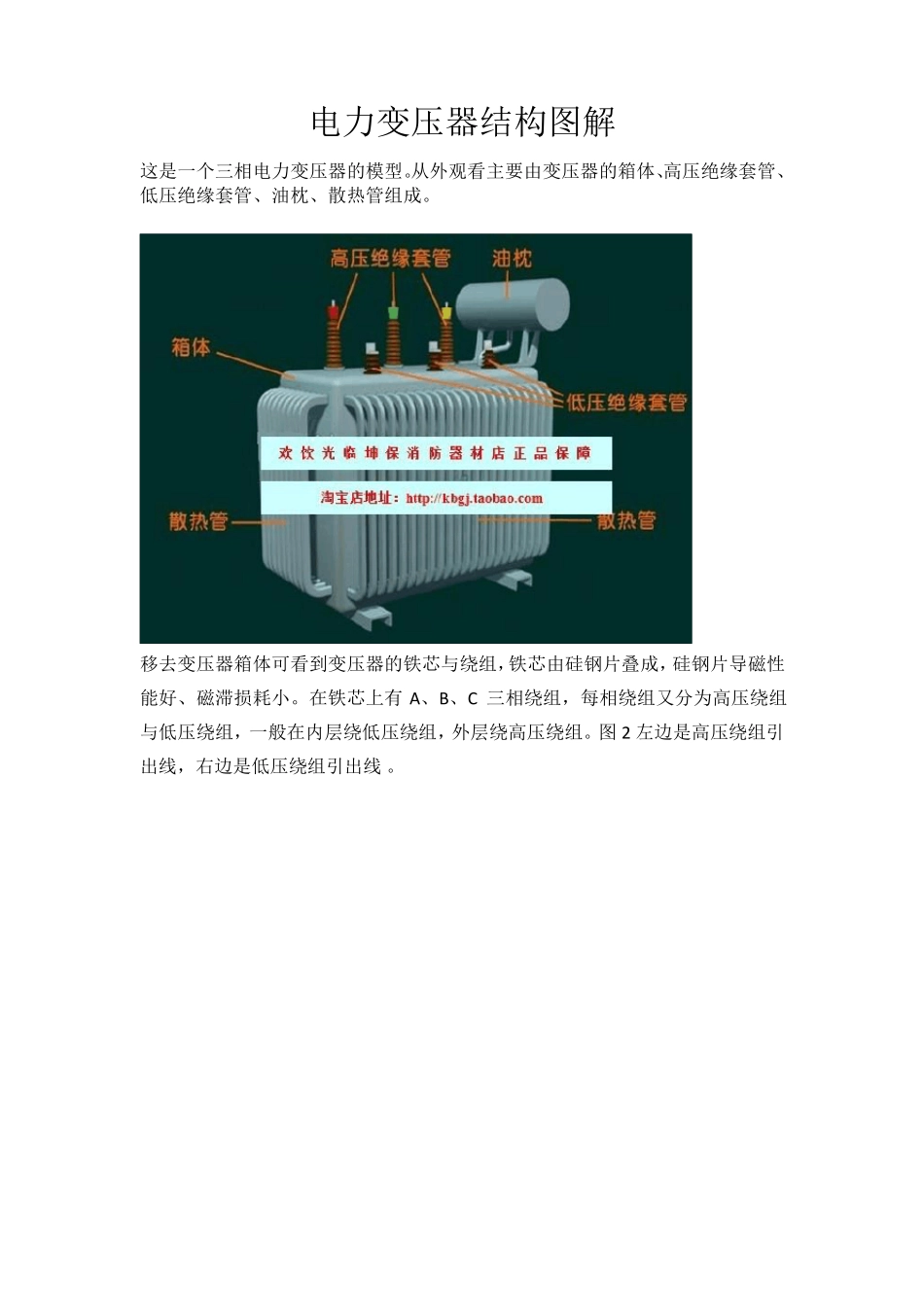

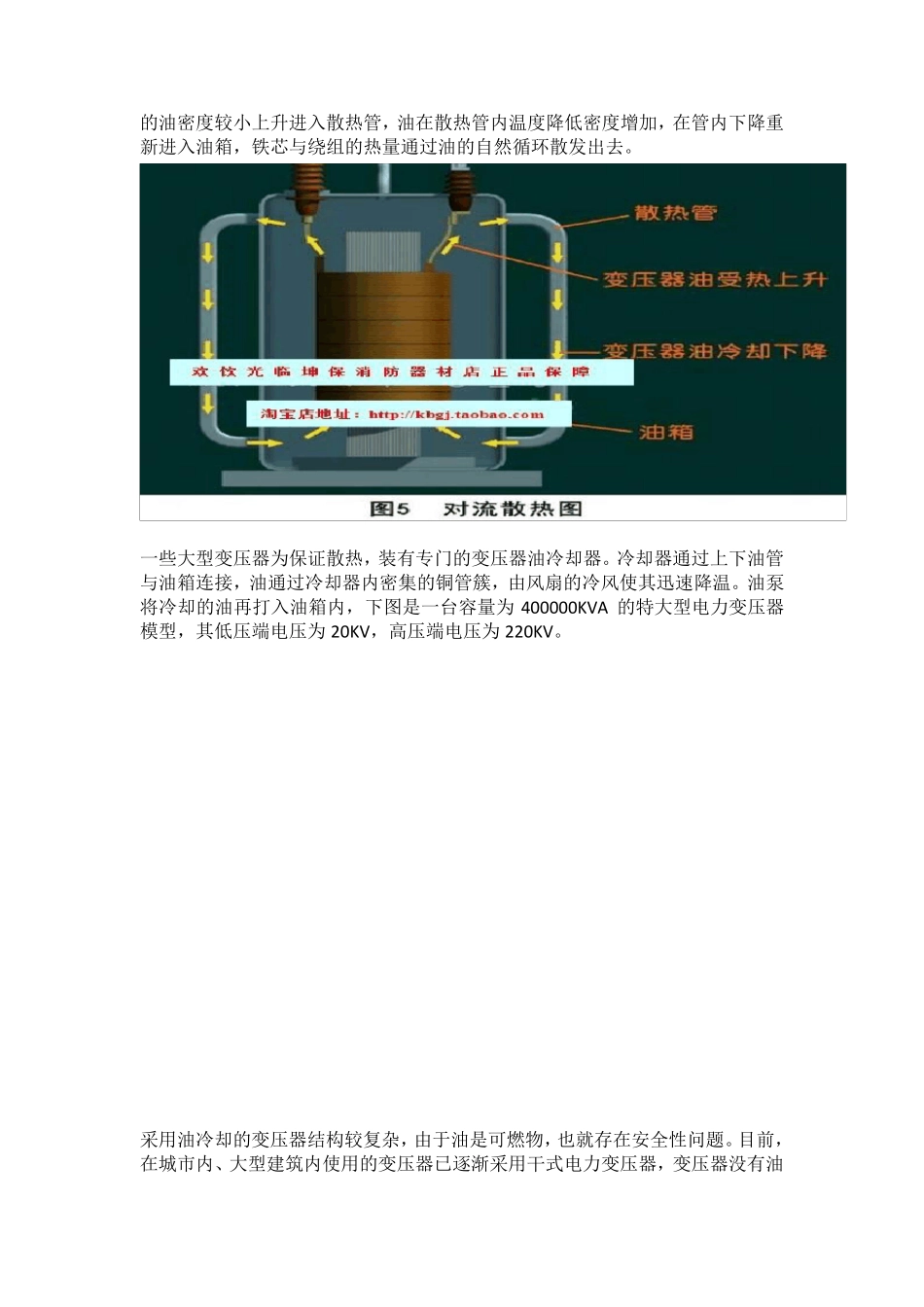

电力变压器结构图解 这是一个三相电力变压器的模型。从外观看主要由变压器的箱体、高压绝缘套管、低压绝缘套管、油枕、散热管组成。 移去变压器箱体可看到变压器的铁芯与绕组，铁芯由硅钢片叠成，硅钢片导磁性能好、磁滞损耗小。在铁芯上有 A、B、C 三相绕组，每相绕组又分为高压绕组与低压绕组，一般在内层绕低压绕组，外层绕高压绕组。图2 左边是高压绕组引出线，右边是低压绕组引出线 。 把铁芯与绕组放入箱体，绕组引出线通过绝缘套管内的导电杆连到箱体外，导电杆外面是瓷绝缘套管，通过它固定在箱体上，保证导电杆与箱体绝缘。为减小因灰尘与雨水引起的漏电，瓷绝缘套管外型为多级伞形。右边是低压绝缘套管，左边是高压绝缘套管，由于高压端电压很高，高压绝缘套管比较长。 变压器箱体（即油箱）里灌满变压器油，铁芯与绕组浸在油里。变压器油比空气绝缘强度大，可加强各绕组间、绕组与铁芯间的绝缘，同时流动的变压器油也帮助绕组与铁芯散热。在油箱上部有油枕，有油管与油箱连通，变压器油一直灌到油枕内，可充分保证油箱内灌满变压器油，防止空气中的潮气侵入。 油箱外排列着许多散热管，运行中的铁芯与绕组产生的热能使油温升高，温度高的油密度较小上升进入散热管，油在散热管内温度降低密度增加，在管内下降重新进入油箱，铁芯与绕组的热量通过油的自然循环散发出去。 一些大型变压器为保证散热，装有专门的变压器油冷却器。冷却器通过上下油管与油箱连接，油通过冷却器内密集的铜管簇，由风扇的冷风使其迅速降温。油泵将冷却的油再打入油箱内，下图是一台容量为400000KVA 的特大型电力变压器模型，其低压端电压为20KV，高压端电压为220KV。 采用油冷却的变压器结构较复杂，由于油是可燃物，也就存在安全性问题。目前，在城市内、大型建筑内使用的变压器已逐渐采用干式电力变压器，变压器没有油箱，铁芯与绕组安装在普通箱体内。干式变压器绕组用环氧树脂浇注等方法保证密封与绝缘，容量较大的绕组内还有散热通道，大容量变压器并配有风机强制通风散热。由于材料与工艺的限制，目前多数干式电力变压器的电压不超过35KV，容量不大于20000KVA，大型高压的电力变压器仍采用油冷方式. 下面是干式变压器结构图 相对于油式变压器,干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创...
