电力变压器试验作业指导书

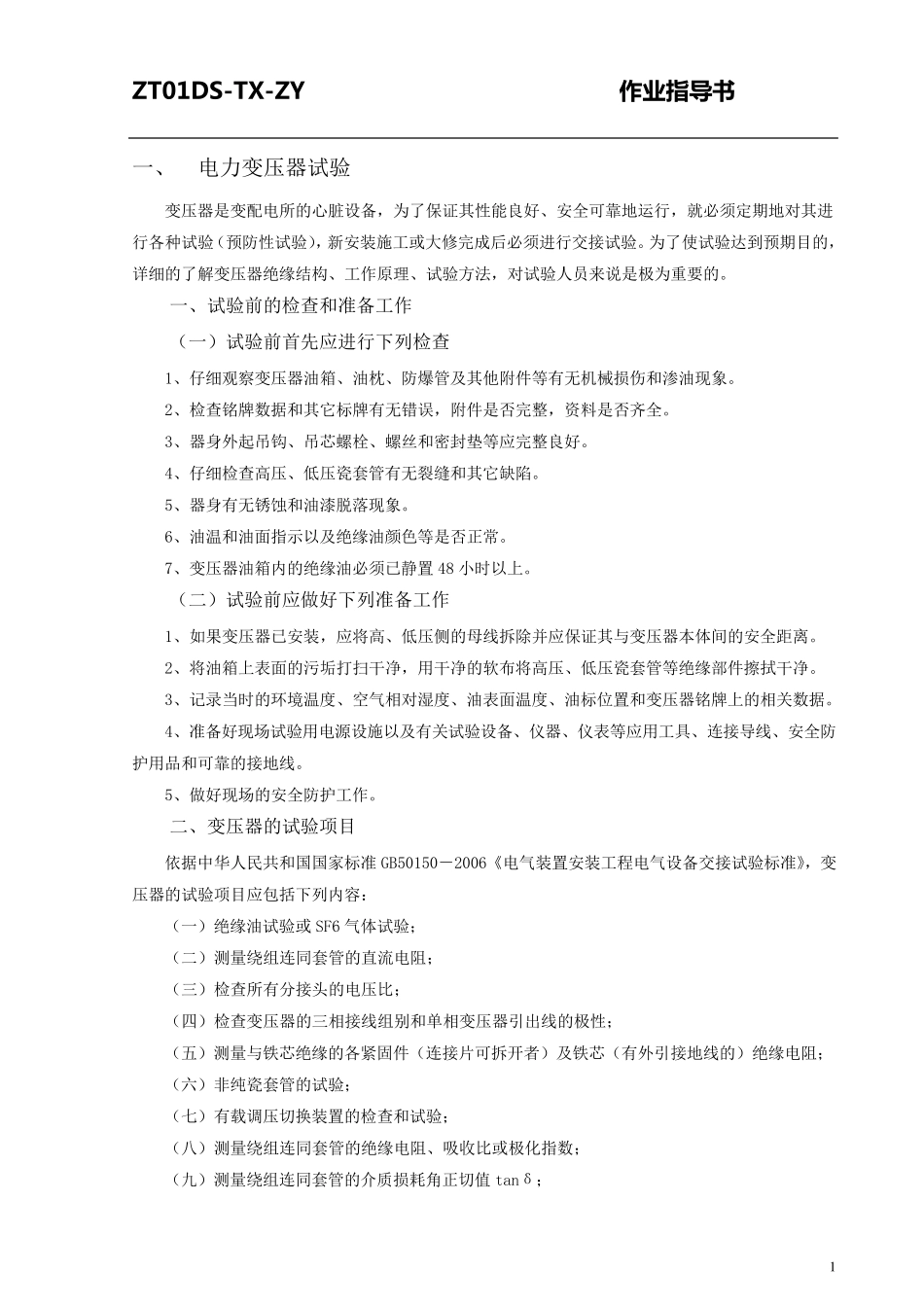

电力变压器试验作业指导书_第1页
1/38

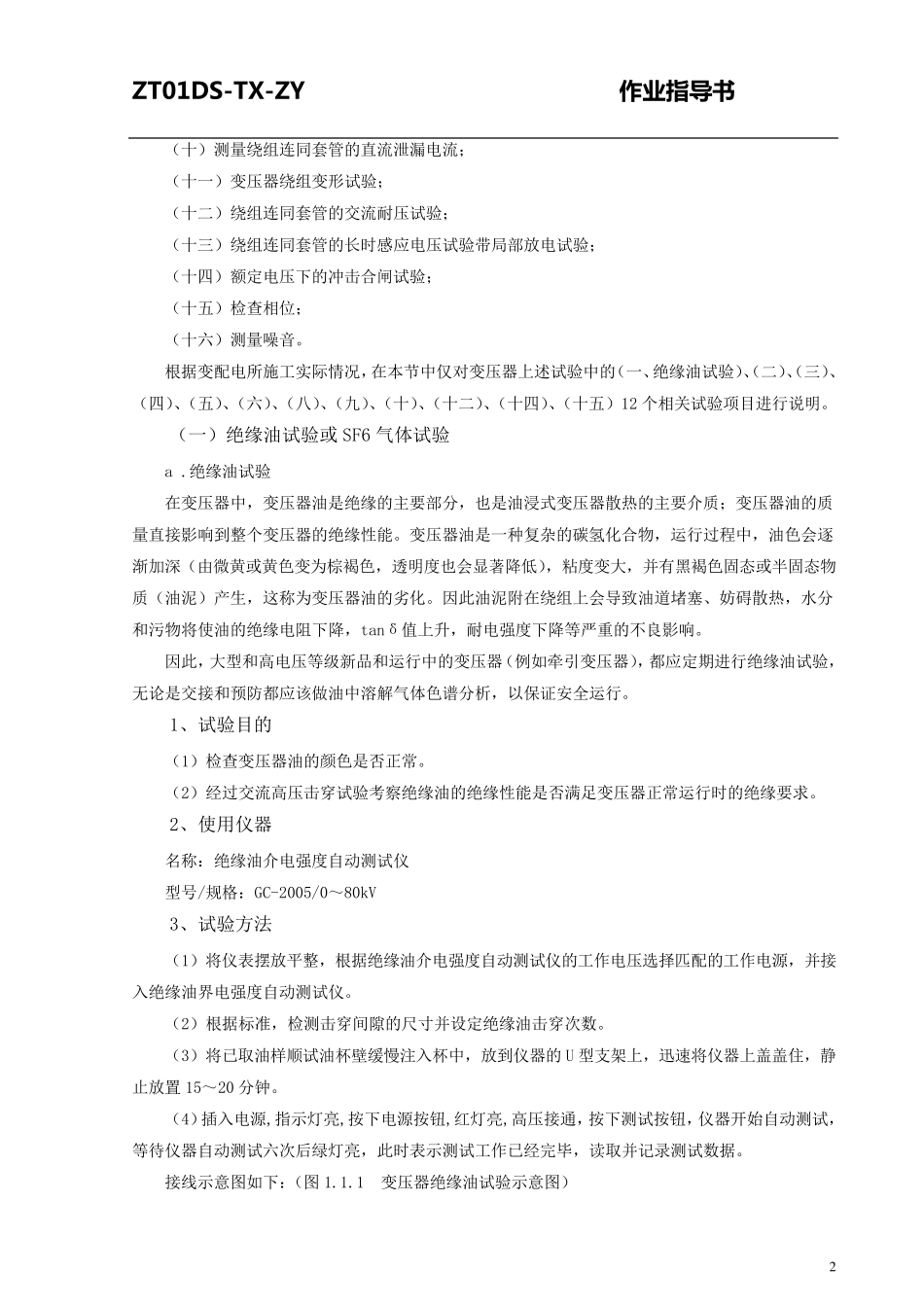

电力变压器试验作业指导书_第2页
2/38

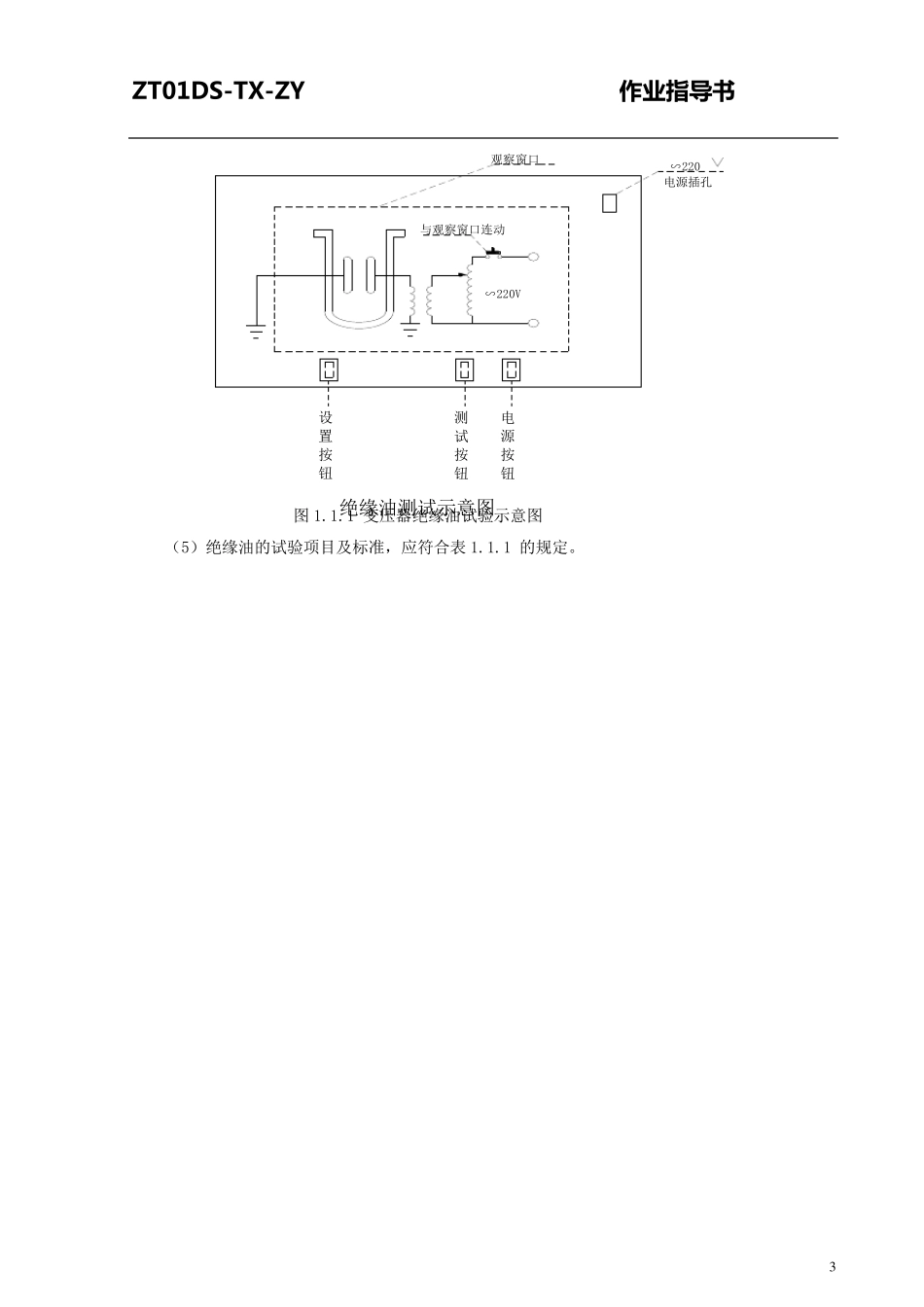

电力变压器试验作业指导书_第3页
3/38
ZT01DS-TX-ZY 作 业指导书 1 一 、 电 力 变 压 器 试 验 变 压 器 是 变 配 电 所 的 心 脏 设 备 , 为 了 保 证 其 性 能 良 好 、 安 全 可 靠 地 运 行 , 就 必 须 定 期 地 对 其 进行 各 种 试 验 ( 预 防 性 试 验 ), 新 安 装 施 工 或 大 修 完 成 后 必 须 进 行 交 接 试 验 。 为 了 使 试 验 达 到 预 期 目 的 ,详 细 的 了 解 变 压 器 绝 缘 结 构 、 工 作 原 理 、 试 验 方 法 , 对 试 验 人 员 来 说 是 极 为 重 要 的 。 一 、 试 验 前 的 检 查 和 准 备 工 作 ( 一 ) 试 验 前 首 先 应 进 行 下 列 检 查 1、 仔 细 观 察 变 压 器 油 箱 、 油 枕 、 防 爆 管 及 其 他 附 件 等 有 无 机 械 损 伤 和 渗 油 现 象 。 2、 检 查 铭 牌 数 据 和 其 它 标 牌 有 无 错 误 , 附 件 是 否 完 整 , 资 料 是 否 齐 全 。 3、 器 身外起吊钩、 吊芯螺栓、 螺丝和 密封垫等 应 完 整 良 好 。 4、 仔 细 检 查 高压 、 低压 瓷套管 有 无 裂缝和 其 它 缺陷。 5、 器 身有 无 锈蚀和 油 漆脱落现 象 。 6、 油 温和 油 面指示以及 绝 缘 油 颜色等 是 否 正常。 7、 变 压 器 油 箱 内的 绝 缘 油 必 须 已静置48 小时以上。 ( 二) 试 验 前 应 做好 下 列 准 备 工 作 1、 如果变 压 器 已安 装 , 应 将高、 低压 侧的 母线拆除并应 保 证 其 与变 压 器 本体间的 安 全 距离。 2、 将油 箱 上表面的 污垢打扫干净, 用干净的 软布将高压 、 低压 瓷套管 等 绝 缘 部件 擦拭干净。 3、 记录当时的 环境温度、 空气相对 湿度、 油 表面温度、 油 标 位置和 变 压 器 铭 牌 上的 相关数 据 。 4、 准 备 好 现 场试 验 用电 源设 施 以及 有 关试 验 设 备 、 仪器 、 仪表等 应 用工 具、 连接 导线、 安 全 防护用品和 可 靠 的 接 地 线。 5、 做好 现 场的 安 全 防 护工 作 。 二、 变 压 器 的 试 验 项目 依据 中华人 民共和 国国家标 准 GB50150-2006《电...
