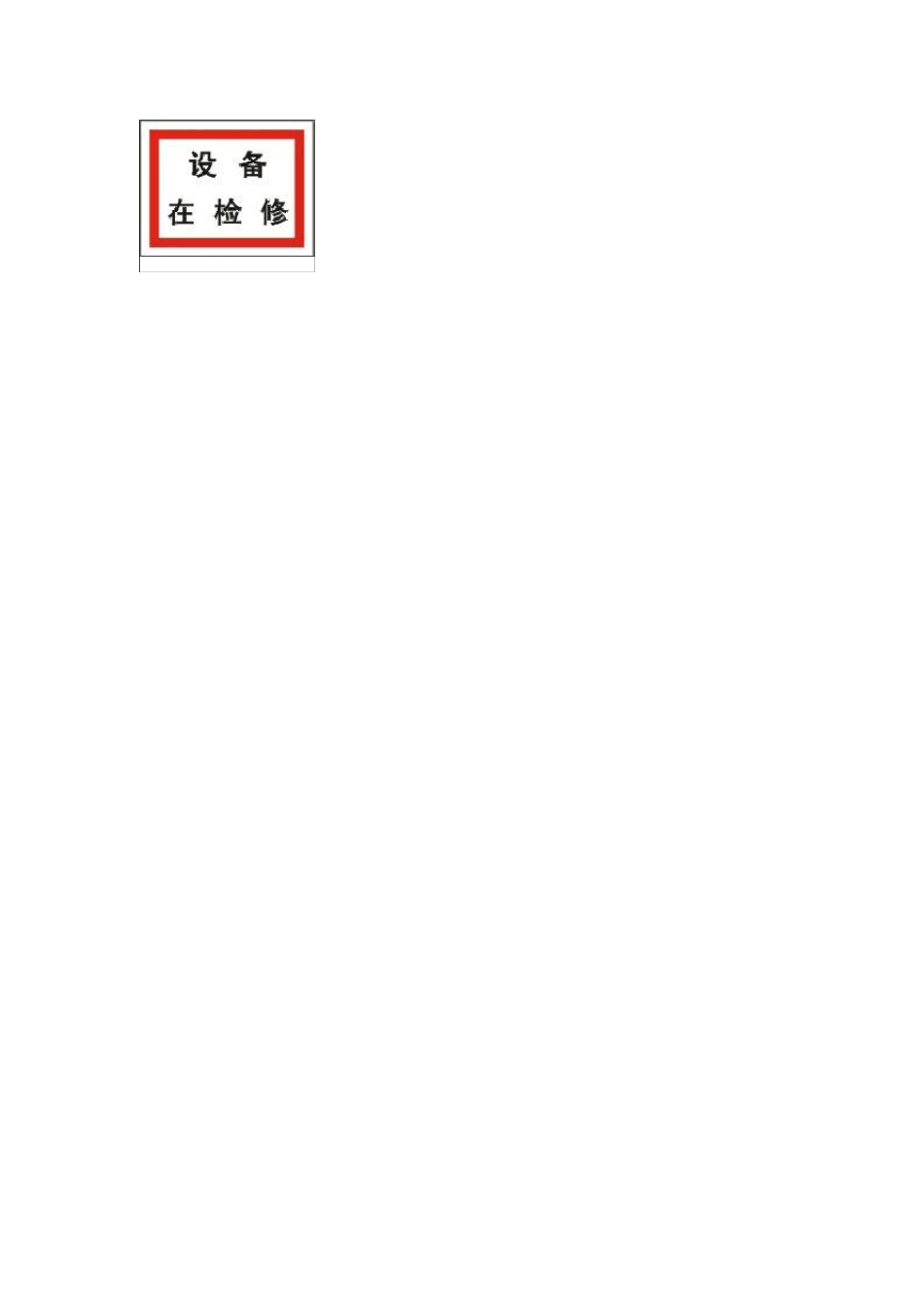

电力安全警示牌、标识牌、标志牌规格材料表 一、部分标牌国标尺寸： 1．禁止合闸，有人工作！ 【经合闸即可送电到施工设备的断路器（ 开 关 ） 和 隔 离 开 关 （ 刀 闸 ） 操 作 把 手 上 】 尺寸： 200*160 和 80*65 颜色：白底，红色圆形斜杠，黑色禁止标志符号。黑字 2．禁止合闸，线路有人工作！【线路断路器（开关）和隔离开关（刀关）把手上】尺寸：200*160 和 80*65 颜色：白底，红色圆形斜杠， 黑色禁止符号。黑字 3．禁止分闸 【接地刀闸与检修设备之间的断路器（开关）操作把手上】尺寸：200*160 和 80*65 颜色：白底，红色圆 形斜杠，黑色禁止标志符号，黑字 4．在此工作！ 【工作地点或检修设备上】尺寸：250*250 和 80*80颜色：衬底为绿色，中有直径 200mm 和 65mm 白 圆圈，黑字，写于白圆圈中 5．止步，高压危险！ 【施工地点临近带点设备的遮拦上；室外工作地点的围栏上；禁止通行的过道上；高压试验地点；室外钩架上；工作地点临近带电设备的横梁上，尺寸：300*240 和 200*160 颜色：白底，黑色正三角形及标志符 号，衬底为黄色】黑字 6．从此上下！ 【工作人员可以上下的铁道、爬梯上，尺寸：250*250，衬底为绿色，中有直径 200mm 白圆圈】黑字，写于白圆圈中 7．禁止攀登，高压危险！ 【高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上，尺寸：500*400 和 200*160,颜色：白底， 红 色圆形斜杠，黑色禁止标志符号】黑字。 8．线路相位标志牌：A\B\C 套牌组合 9．制作工艺：贴膜丝网印刷。 10．根据国标定做，常规板厚0.8mm，1.5mm。 电力线路警示牌 产品类型: 电力标志牌 产品规格: 4×5cm 产品材质: PVC 其它规格: 30×40cm 注: 标志牌材质和规格可根据客户要求定做, 主要材质: PVC 塑料、 铝反光、铝腐蚀、铝平印、不锈钢腐蚀、搪瓷等; 名 称 规格cm 名 称 规格cm 名 称 规格cm 禁止合闸 20×10 停电 25×16 设备在运行 20×10 有人工作 25×20 送电 25×16 设备在检修 20×10 禁止合闸 线路有人工作 20×10 已接地 5×8 完好设备 20×10 25×20 25×16 完好 8×8 禁止操作 有人工作 20×10 当心触电 25×20 线路标语牌 每套三块 ABC 45×45 25×20 注意安全 25×20 25×25 止步、高压危险 25×20 禁止烟火 25×20 两侧电源 禁止合闸 20×10 禁止攀登、高压危险 25×20 ...
