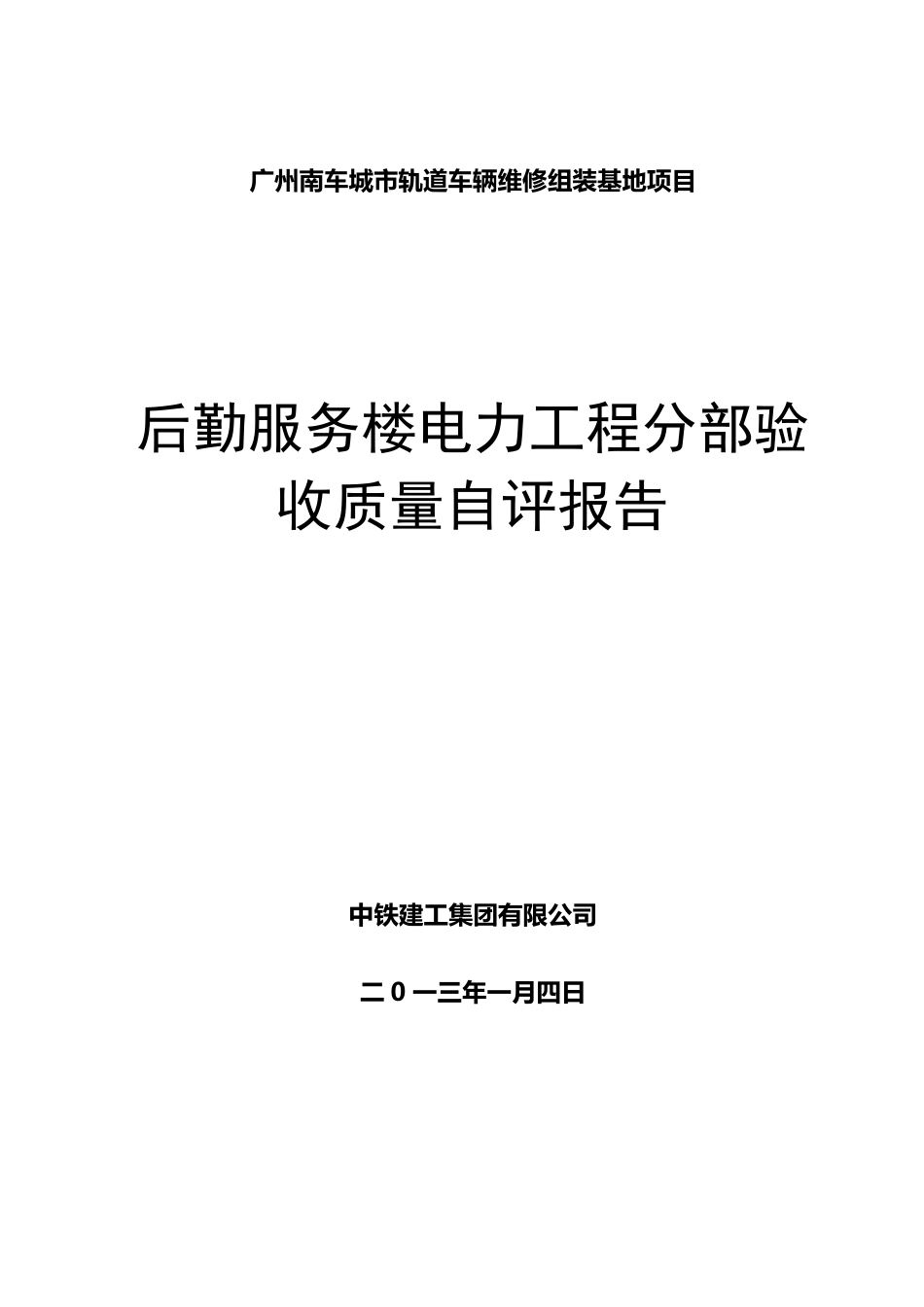

广 州 南 车 城 市 轨 道 车 辆 维 修 组 装 基 地 项 目 后勤服务楼电力工程分部验收质量自评报告 中 铁 建 工 集 团 有 限 公 司 二 0 一三年一月四日 电力工程分部验收质量自评报告 一、工程概况 1、工程位置 待建七号线车辆段北侧。工程场地较为开阔,场地范围内主要为果园及鱼塘,地表较为平坦,主要为淤泥沼泽地质,地面标高约为 4.20m~6.60m。施工现场维修厂场区上方有一根东西向 220kv 高压电缆穿越,高压线距离二号线大洲停车场现状地面(绝对标高 8.22m)约 14m。场区西侧紧临陈村水道,水道防洪提标高约 8.2m。工程分两期修建,目前正在建设中的一期用地面积约 18 万平方米,后续二期用地面积约10 万平方米。。 2、系统说明 1、负荷等级:本工程为一级负荷。(只选取本工程中最高等级负荷情况)。一级:FAS、门禁、疏散照明;三级负荷:后勤楼室内动力、照明。 2、电源情况: 380/220V 电源由办公楼变电所配电房引来。 3、配电方式:由低压配电室采用封闭式插接母线引至竖井垂直引至综合楼各层总配电箱再进 行 配电。一级负荷及大容 量 负载 由变电所直供 。 4、照明种 类 :设有一般 照明和 应 急 照明。后者 采用自 带 蓄 电池 的灯 具 。 5、照明光 源:采用三基 色 高效 节 能 类 灯(T5、T8管 )为主,配电子 镇 流 器 或 节 能 型电感 镇 流 器 。 6、照明控 制 :一般 为分散控 制 。 7、应 急 照明: a. 楼梯 、走 道、办公室等设应 急 照明;b. 楼梯 、走 道等设疏散指 示 标志 灯 ,间距小 于 15米; 8、照度 标准 a.宿 舍 等:100~150lx;功 率 密 度 按 7W/平方,照度 100LX。 b.洗 手 间 等:100lx。功 率 密 度 按 7W/平方,照度 100LX。 9、照明线路 a. 照明与 插座 一般 宜 由各自 回 路 供 电 ,每 个 回 路 不 超 过 10个 插座 ; b. 每 一单 相 回 路 不 宜 超 过 16A,灯 具 不 超 过 25个 ; c. 应急照明回路不设漏电保护; 二、后勤服务楼工程概况 本工程位于镇大洲村与石壁三村范围内,已建二号线大洲停车场南侧,待建七号线车辆段北侧,工程场地较为开阔,场地范围内主要为果园及鱼塘,地面标高约为8.200m 本后勤服务楼有三座塔楼组成,中间为一层食堂,两边为各有一座六层的公寓,呈哑铃状。两公寓楼之间在一层至三层采用...
